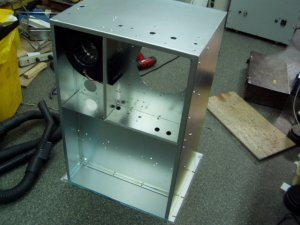

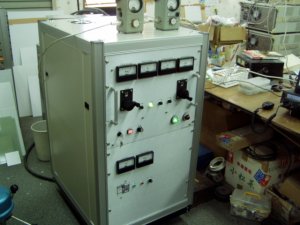

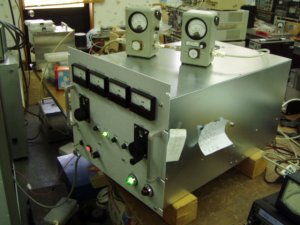

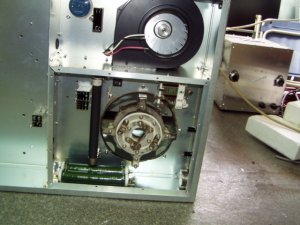

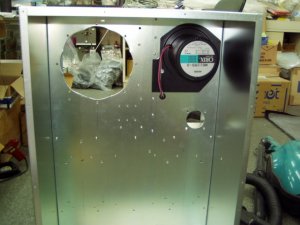

完成した4CX-10000D/1.8-3.8MHz | 面倒なシャーシ加工 | 真空管の位置を今までより少し下げました |
 |  |  |

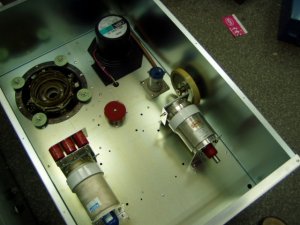

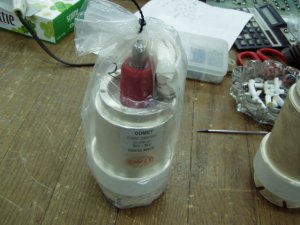

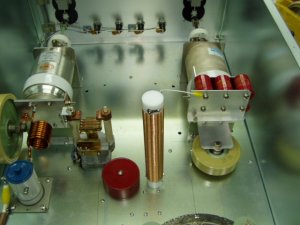

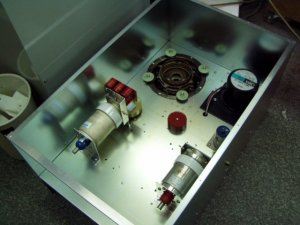

2000PFVVC/Load用、NEWです | PlateVVC/500PF | 別な角度 |
 |  |  |
少しずつ部品を付けてゆきます | ソケット古いようですが、新品です | SGパスコン、0.005/3KV |
 |  |  |

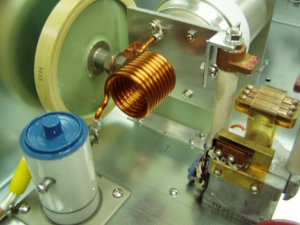

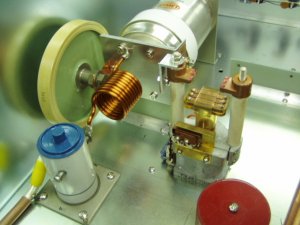

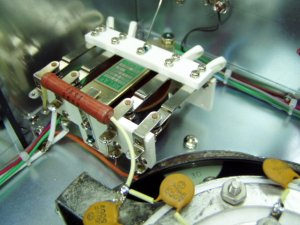

ANT.RLはRF-10B | タンクコイル以外は、殆ど付けました | Plate追加コンデンサ200PF |
 |  |  |

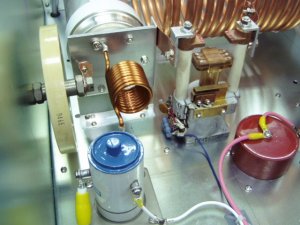

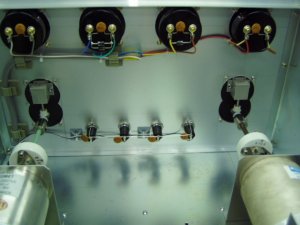

メーター裏 | ガラエポの台は、コイル載せ | 大きなメカRLはコイルショート用 |
 |  |  |

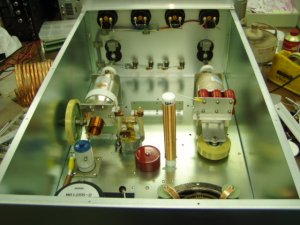

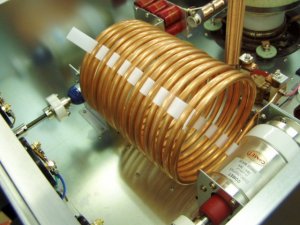

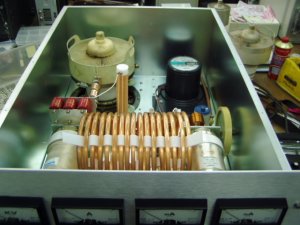

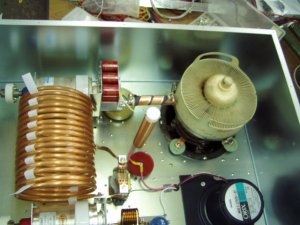

RFデッキ全体の眺め | 大きなタンクコイルを装着しました、 | コイルが揺れないように、テフロンシート |
 |  |  |

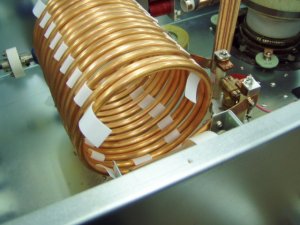

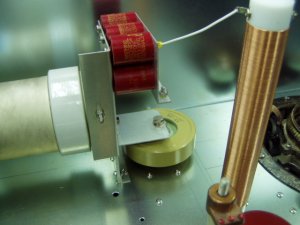

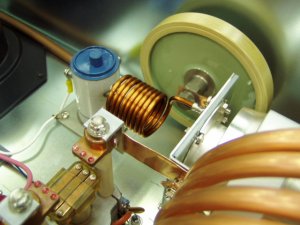

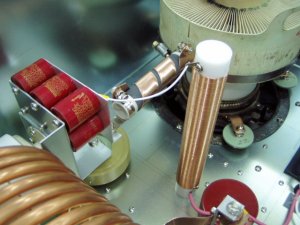

銅パイプは8mm、灯油配管用です | カップリングは、500PF/20KV | コイルタップの取り出し、ネジでシッカリ固定 |
 |  |  |

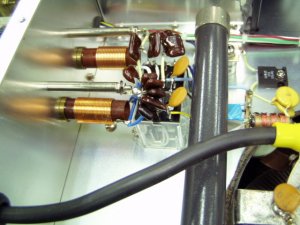

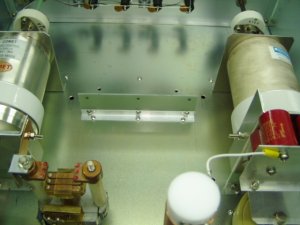

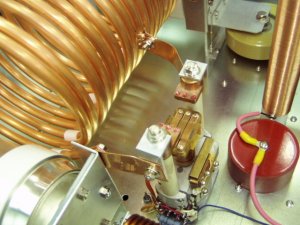

Load用追加コンデンサ1500PF/7KV | 赤いのが高圧パスコン4000PF/20KV | Plate.RFC、0.65mmで巻きました |
 |  |  |

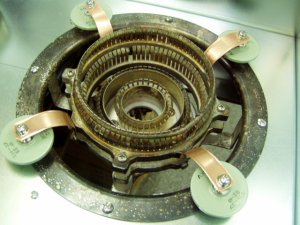

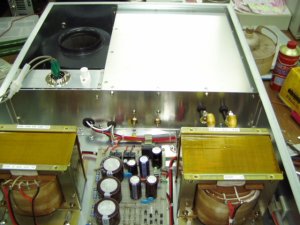

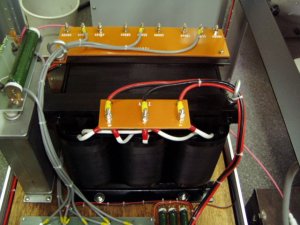

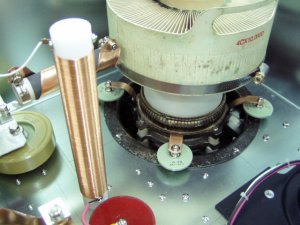

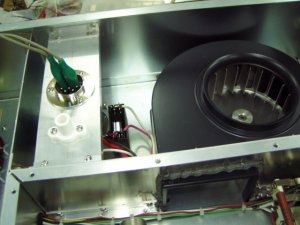

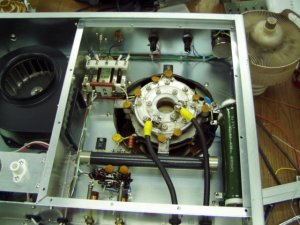

RFデッキ完成 | トランス右ヒーター、左それ以外 | ソケット周りです |
 |  |  |

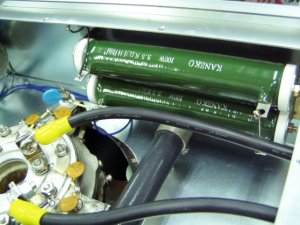

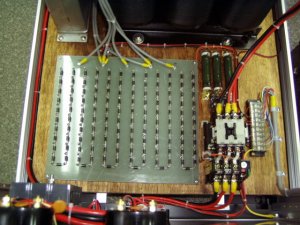

入力同調回路と無誘導抵抗 | 大型タイトRL、ヤフオクでは手に入らず新品です | SG抵抗3.5K/100W、2本直列 |
 |  |  |

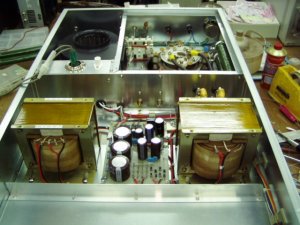

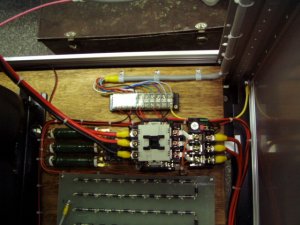

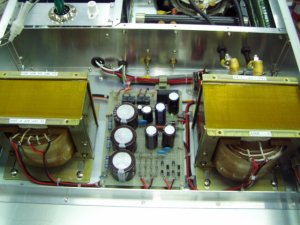

トランスに挟まれた制御基板 | CG.SG、DC28V、on.offディレー、その他沢山 | 裏も真面目に取り組んでいます |
 |  |  |

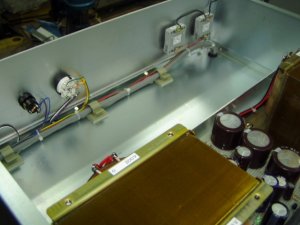

200Vを直接入れて低圧回路確認 | シールドBOXに蓋をしました | テフロンシート、強化しました |
 |  |  |

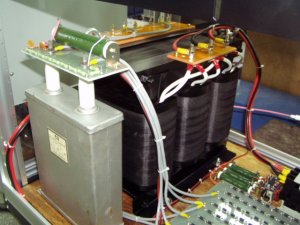

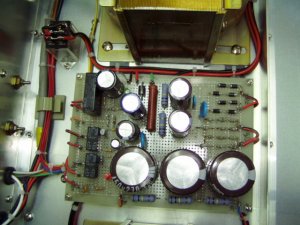

3相高圧整流基板 | 3相12KVA、100KG | オイルコンは、4μ/15KV.TV |
 |  |  |

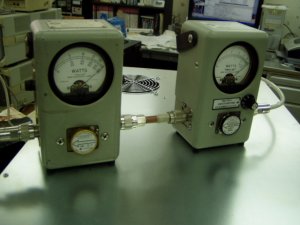

3相でもステップスタート内蔵 | 楽しい魂挿入中 | 精度確保のため、BIRD43と4410接続 |
 |  |  |

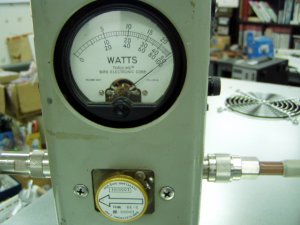

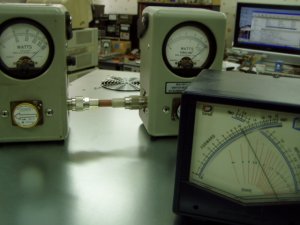

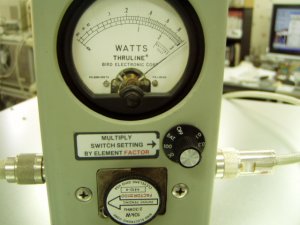

エレメントは、10000H | 10KW/100% | In.Outの関係CN-801は200Wレンジ |
 |  |  |

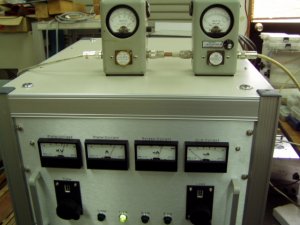

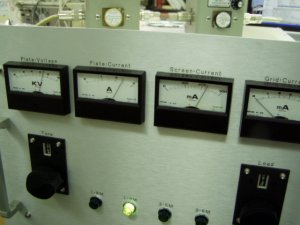

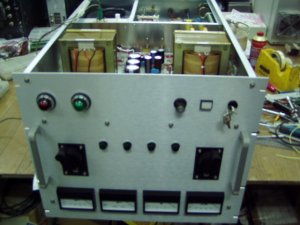

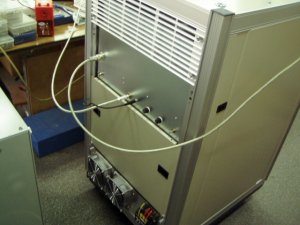

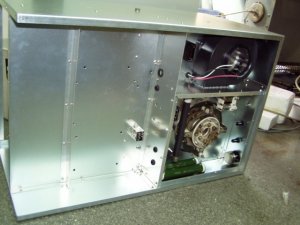

10KW時での各メーター振れ | 本体に挿入しました | 失礼して背面です |
