10-28MHz、4CX-10000DプリセットAmp

　今回19インチラック、真空管4CX-10000D、コントローラーパネル、バキュームコンデンサ300PFは、User持ち込みで製作しました、
内容的には以前のものと変わりありません。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2007.Oct.27

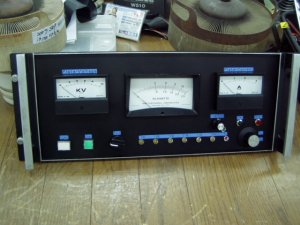

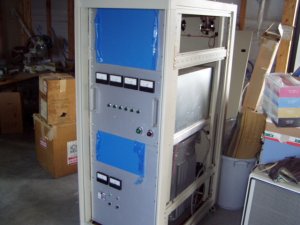

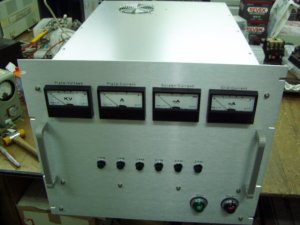

完成した4CX-10000DプリセットAmp	RFデッキこのシリーズ殆ど同じ	持ち込みのパネルで製作しました

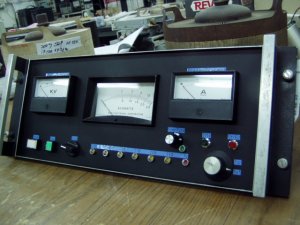

真ん中のメーターは、進行波と反射波	このような形で組み込みました	すんなり？まとまっています

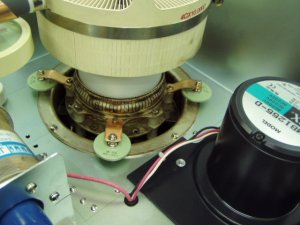

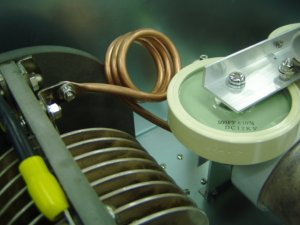

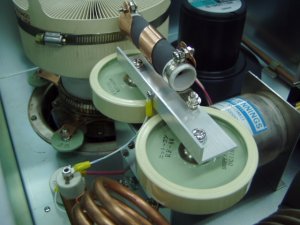

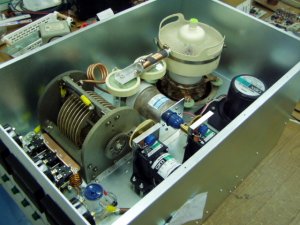

完成したRFデッキ真空管再生品	SGパスコン、5000PF、4個	カップリングコンデンサとパラ止め

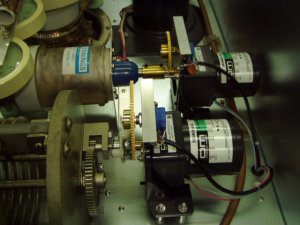

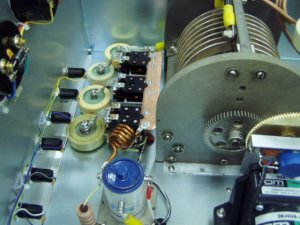

Ploate.Tune、VVCは300PF	Loadコンデンサ群	28MHzコイル

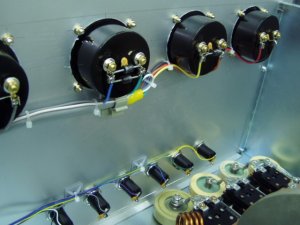

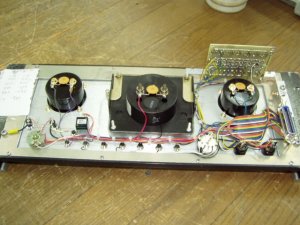

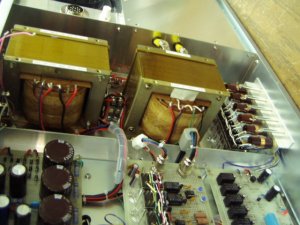

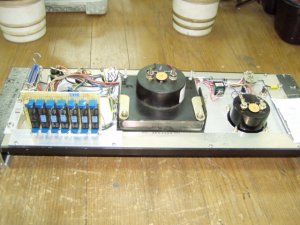

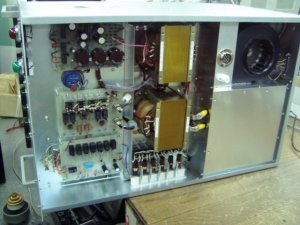

メーター周りの配線	今回もトランス類RFデッキに内蔵しました	右端入力同調回路

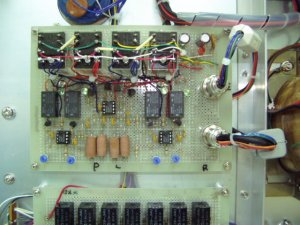

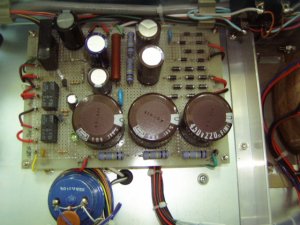

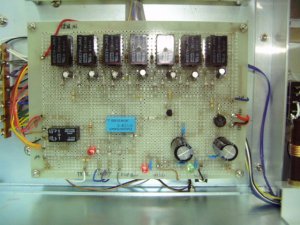

低圧系電源基板	サーボAmp	プリセット時送信停止回路

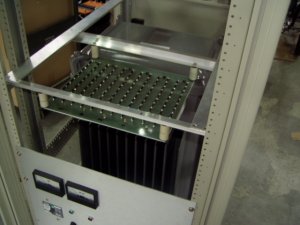

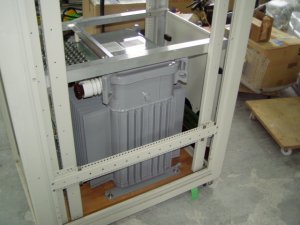

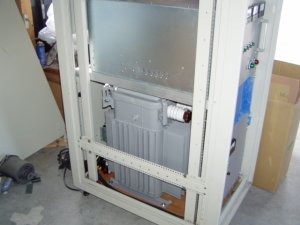

電源トランスは、キューピクル用30KVA	整流基板はこんな所に収納しました	RFデッキを入れました
