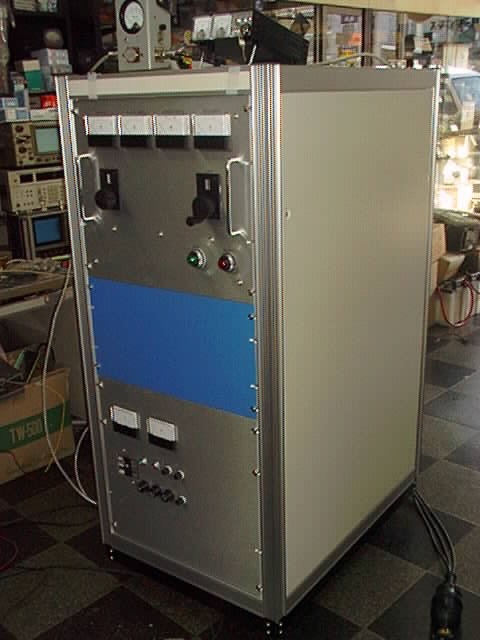

4CX-15000A　3.5MHz専用Ampの完成です。

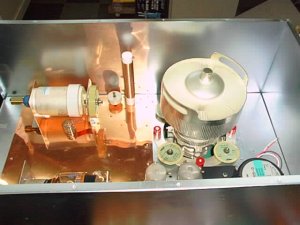

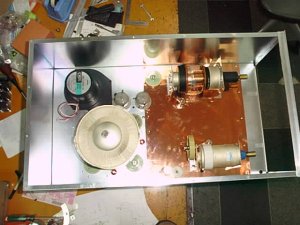

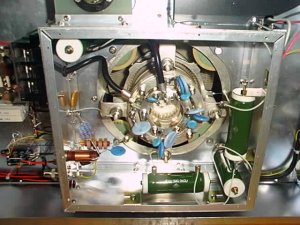

主な部品を取り付けたところ	3.5MHz専用でも銅板を張りました、こだわりかな	真空管の下に見えるのがSG用パスコン1000ｐx8

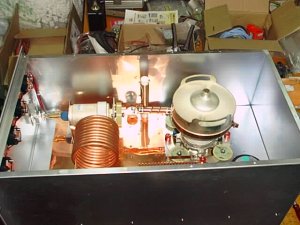

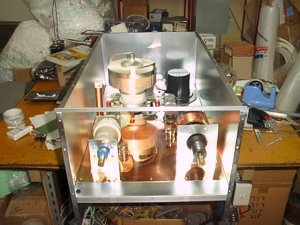

ホーロー抵抗はSGブリーダー全部で8K200W	Plate500P　Load1200P	殆ど完成したRFデッキ

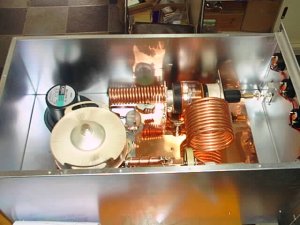

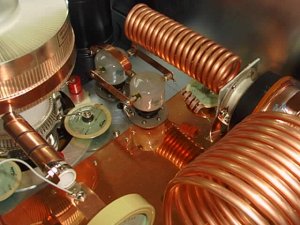

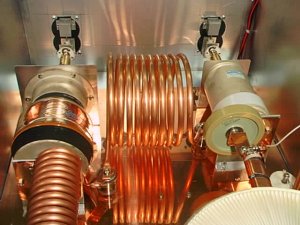

小さいコイルはπL用です	贅沢にもAntRLにRB-6Eを２個使用	大きなコイルは、同調用です

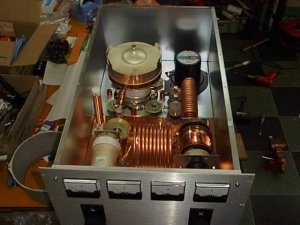

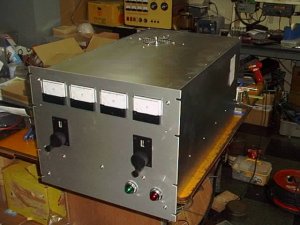

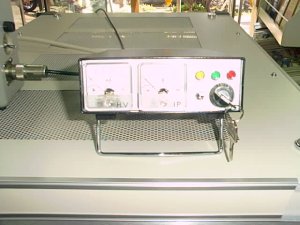

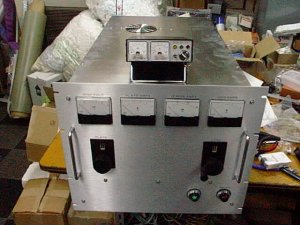

完成したRFデッキ	上蓋に付いているのは真空管チムニー	Newタイプのコントローラー乗せてみました

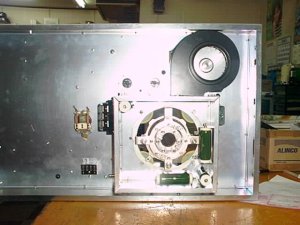

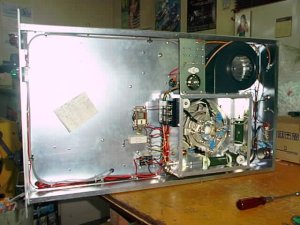

RFデッキの裏側少し恥ずかしいです	シールドBOX内、左側のコイルが入力同調	魂を注入しているところ

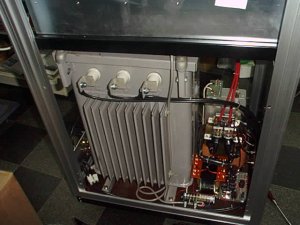

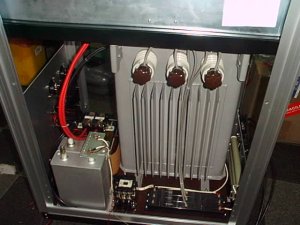

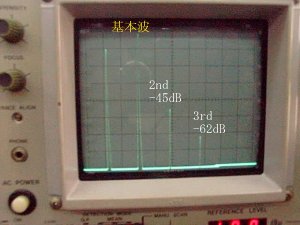

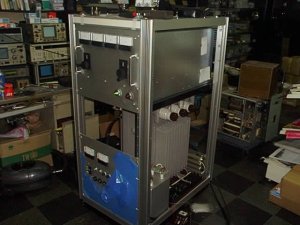

高圧整流、オイルコンは、6KV4μX2	高圧トランスは、3相30KAの大型	πLのわりにはスプリアスが今ひとつでした

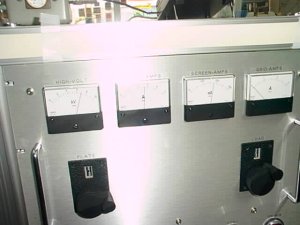

なんだか10KWも普通のような錯覚を覚えました	10KW時HV7000V　IP2.7A位かな	今回Newタイプになりました

製作者より一言
　今回初めて4CX-15000Aの真空管を使用して製作をしました、思ってた通り4CX-10000Dなどと動作は同じでした、ヒーターが6.3V160Aは、
強烈ですね、22SQの電線がかなり発熱します。
　タンク回路を、シングルBandなのでπLを採用しましたが、コイルの巻き数が少し足りないせいか思ったよりスプリアス特性が悪いようですが
4倍は、スペアナで確認できないくらいFBでした。

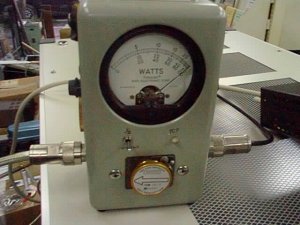

　現在は、In100WでOut10kwですが恥ずかしながら、Power計がはかる物が無く未確認ですが、動作の感じでは20KW近くまで行きそうな
勢いで安定しています。
　シングルBandですので一度Tuneをとれば本体を触ることがないので簡単なコントローラーを付けました今回Newタイプにしましたが以前の
傾斜型と比べて私としては、見かけが良いと思っていますがいかがでしょうか。
