1.8-3.8MHz/Low.Bandプリセット、7-21MHz/Hi.Bandプリセット、2階建てAmp
今回4CX-15000Aを使用して、究極の2階建てAmpの製作を行いました、これくらいのOutとなると、完全マルチ化は1台のRFデッキでは、
部品の入手や私の技術的問題などで無理が生じます、そこでRFデッキを2台ラックに収めました。
将来RFデッキの増設により、他のバンド6m/2mにも使用できるように、電源部には外部端子を2組設けました、In100wでOut10KWと余裕な
Ampとなりました。
2007.Oct.28

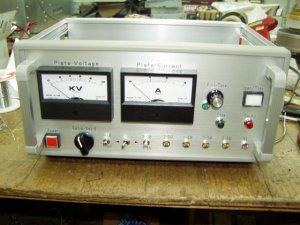

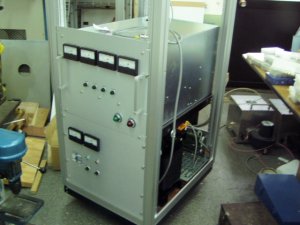

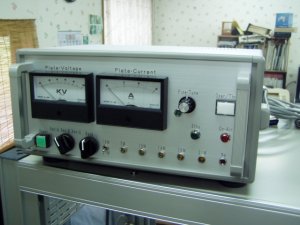

完成した2階建てAmp | Low.Band用コントローラー | Hi.Band用コントローラー |

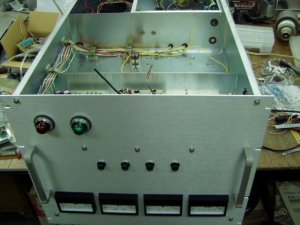

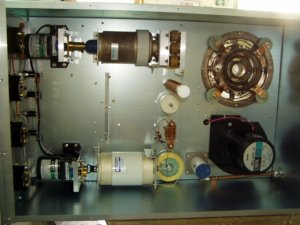

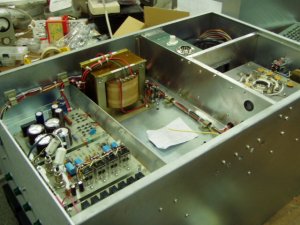

内部 | Low.Band用Amp製作です | 部品を取り付けてゆきます |
少しずつ配線も行います | Load.Tune用VVC4000PF | Plate.Tune用VVC500PF |

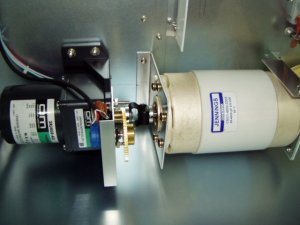

異経ジョイントでモーターに接続 | Y309ソケット、パスコンは5000PF | カップリングは500PF、5個 |

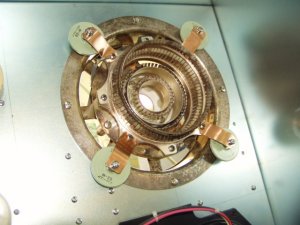

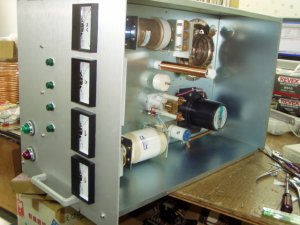

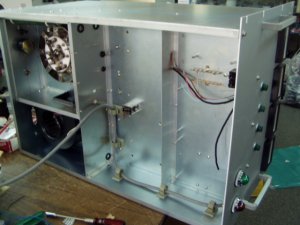

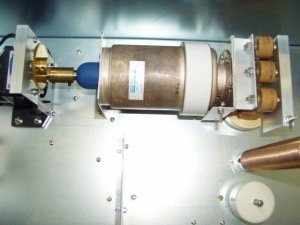

主要部品取り付け完了 | RFデッキの裏です、配線済んでいます | ソケット周り |

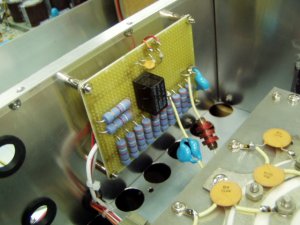

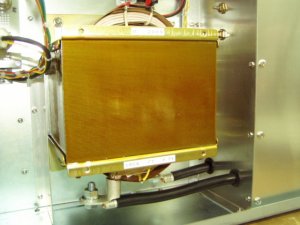

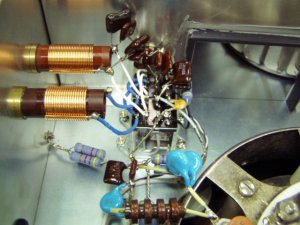

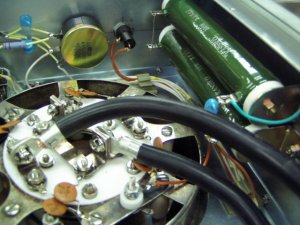

1.8/3.8MHz入力同調 | SGブリーダー抵抗は3.5k、2本直列 | 6.5V/160A強烈なHトランス |

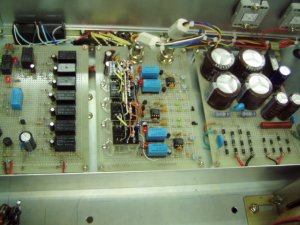

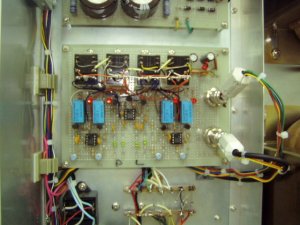

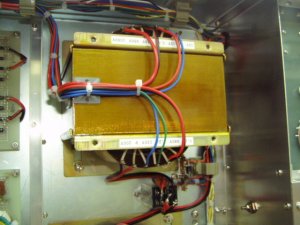

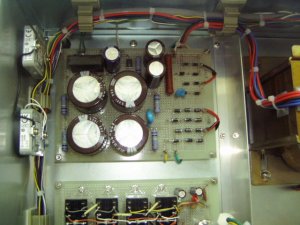

低圧トランスは、5000R/10000Dと同じ | 低圧係電源基板 | サーボAmp |
プリセット時送信停止回路 | 電源との連絡用コネクタ | 大きなコイルがつきました |

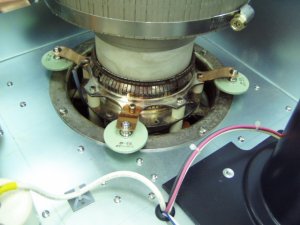

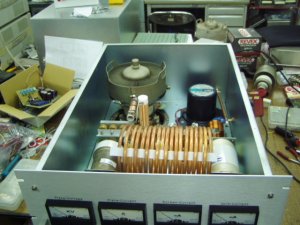

完成したLow.Band用RFデッキ | SGパスコンの位置関係 | Plate.Tune周り |

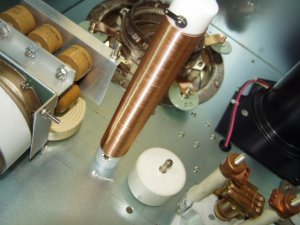

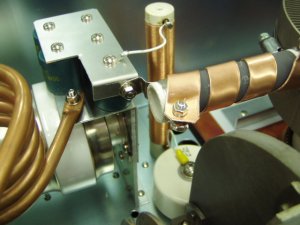

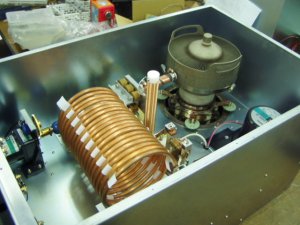

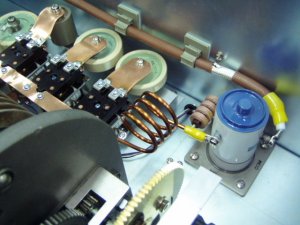

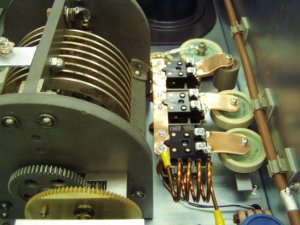

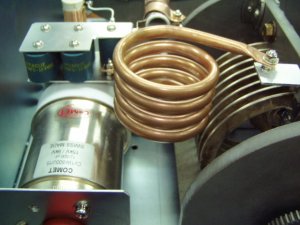

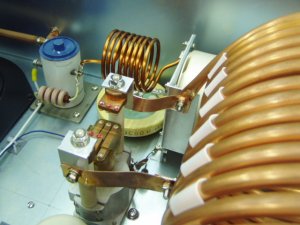

少しπLコイル | 1.8/3.8MHzタンクコイル切替RL | タンク回路の眺めです |

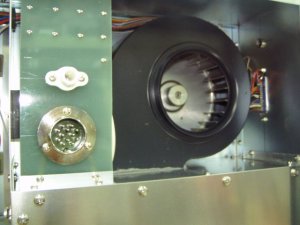

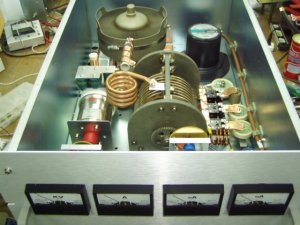

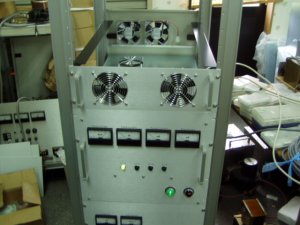

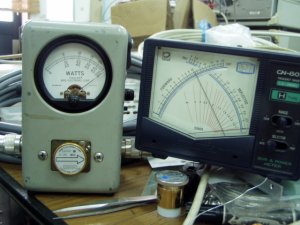

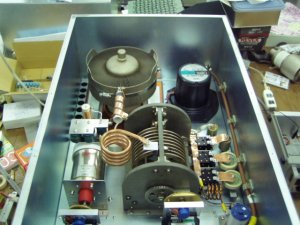

電源に入れて魂挿入中 | 10000HとCN-801/200Wレンジ | 風の流れに配慮してファン沢山取り付け |

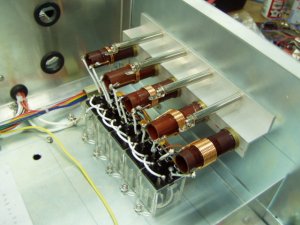

Hi.Band用製作です | Bandが多いので入力コイルも多い | In/Zp切替基板 |

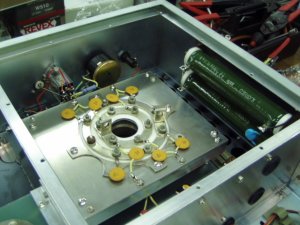

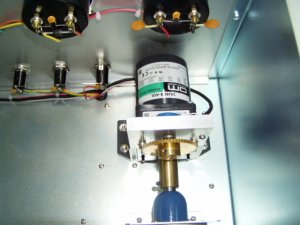

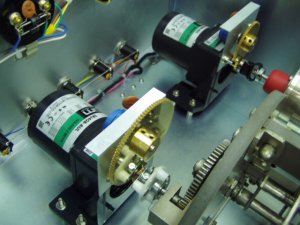

ソケット周り、H用パスコンが付いています | 少し早いが完成しました | サーボ用モーター、オリエンタル製 |
21MH用コイル | カップリング、Rf.Partsで買いました | Load用コンデンサ群 |

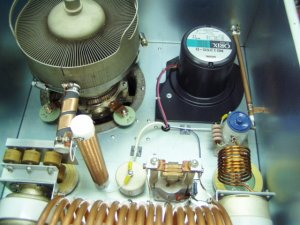

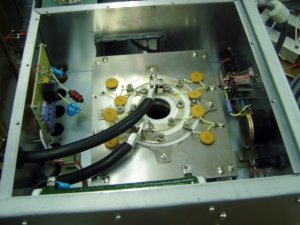

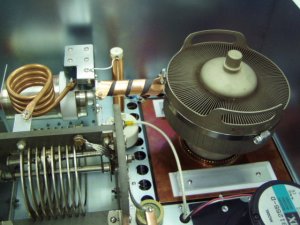

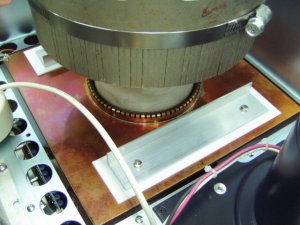

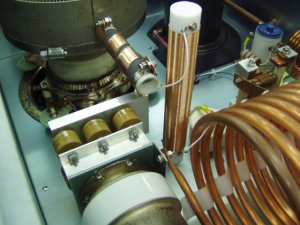

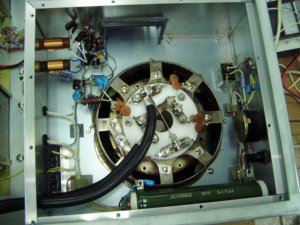

少しπLコイル | SGソケットは私が製作しました | タンク回路の位置関係 |

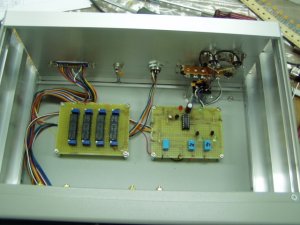

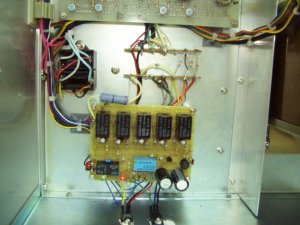

3点セットの基板です | Low.Band用とよく似ています | H用22SQ/KIV線 |

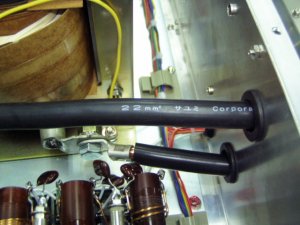

太い線がHに繋がっています | ファイナルBOXに蓋をしました | 完全に完成しました |

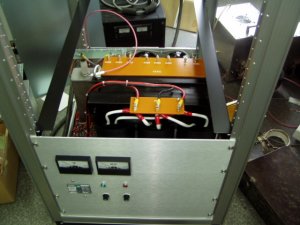

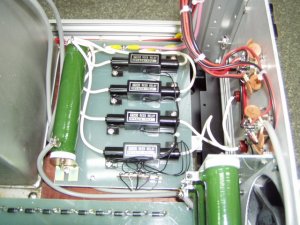

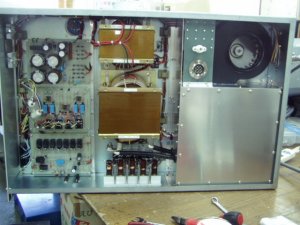

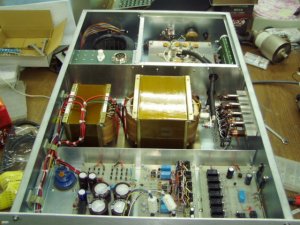

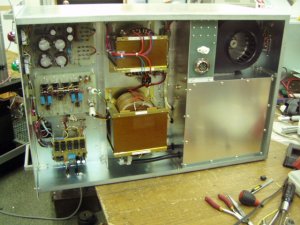

順番がおかしいが、電源部です | DC28Vラインは、全てここで供給 | 高圧切替RL、RFデッキ4台分 |

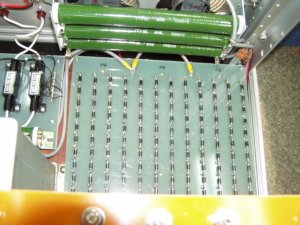

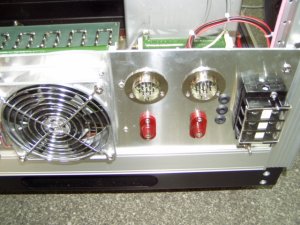

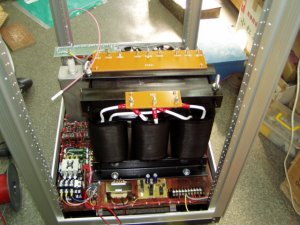

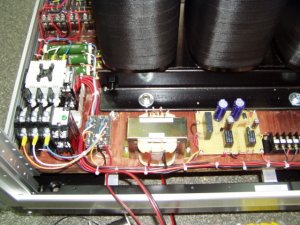

外部RFデッキ用端子 | 3相15KVAの高圧トランス | 3相整流基板 |
