4CX-10000Dで21MHzMonoBandAmpを製作しました

今回4CX-5000Rの所4CX-10000Dに変更して製作しました
目標通りIn100WでOut10KWを達成しました、特別変わった事は、
行っていませんが、これも今まで培った技術で安定動作しています。

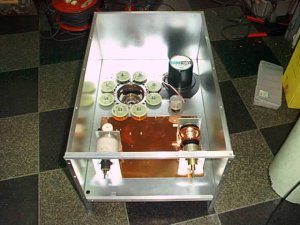

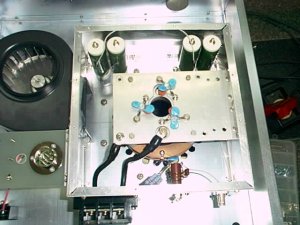

RFデッキに主要部品を付けました

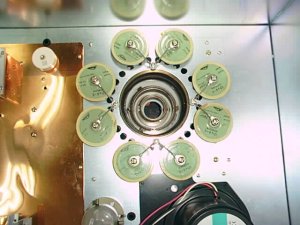

今回はSGパスコンを８個も取り付けました

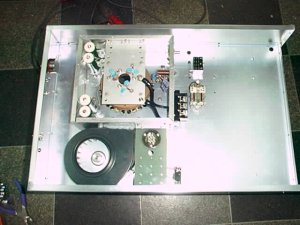

RFデッキの裏です配線は終わっていません
ブリーダー抵抗は合計8KΩ

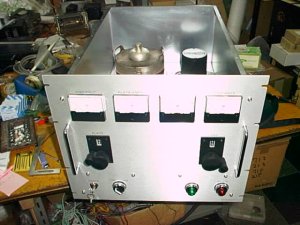

ほぼ完成したRFデッキ

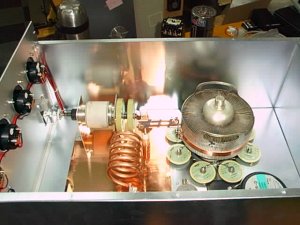

大きいコイルが同調用小さいのがπL
横から見ました
入力同調の調整中

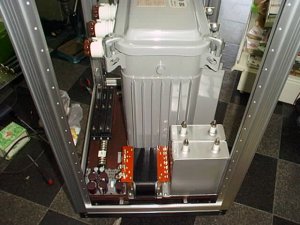

電源部部品を載せてみました

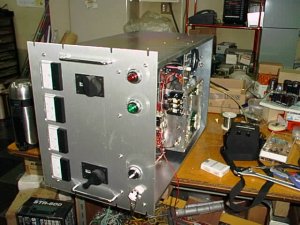

場所がなくマグネットRLがパネルに付いている

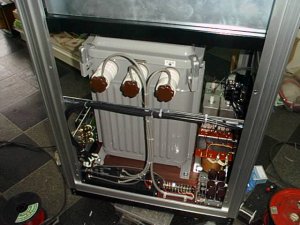

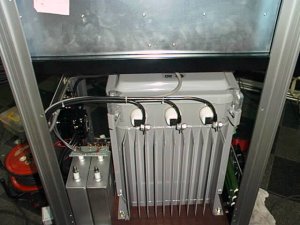

20KVAの3相業務用トランス大きすぎ

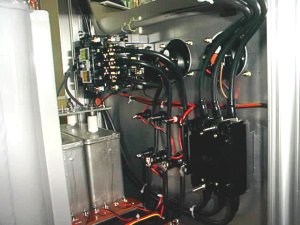

配線を殆ど終わりました
配線完全に終わりました
Newの球を挿入してチェックしました

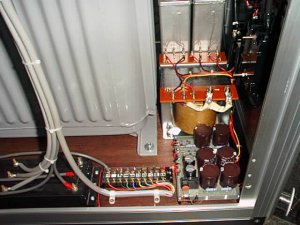

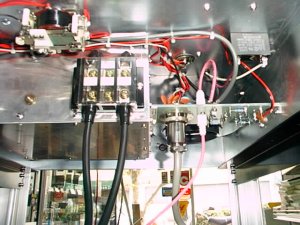

端子板はヒーター用です
魂を挿入しているところ

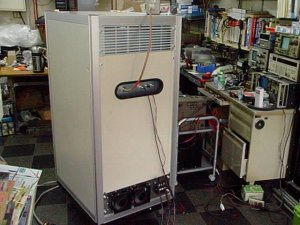

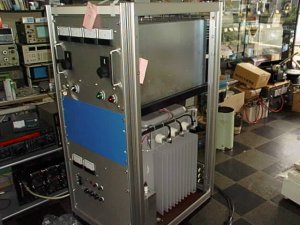

チョット失礼して後ろから見ました

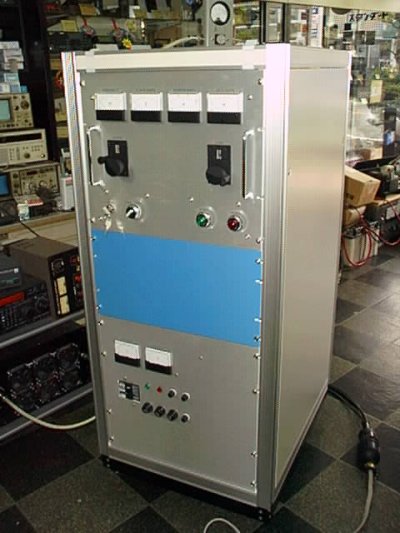

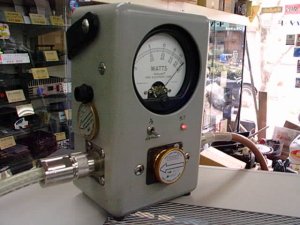

SSB　PEPで10KWクリヤーしましたよ


製作者から一言
　今回4cx-10000Dを使用して21MHzシングルバンドのAmpを製作しました、流石にこのBand10KWとなるとケーブルの発熱もただ者ではありません
始め5Dの耐熱線で給電していましたが、瞬時に手で触れなくなりましたので8Dに交換しました。（当たり前のことですね）
　トラブルは別にありませんでしたが、SGのパスコンには気を使っていますこれくらいに周波数になると結構SGが暴れるものです、贅沢と思いますが
1000PF3KV８個使用しました、お陰でチューン時で変な動きをしません。
　電源トランスに３相用の20KVA（キュービクル）を使用したためマグネットRLのスペースがなくパネルに取り付けています、SWを入れたときチョット
音が大きいようです。
