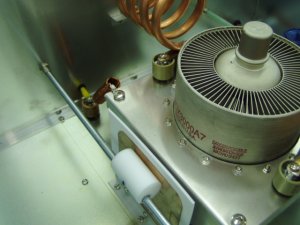

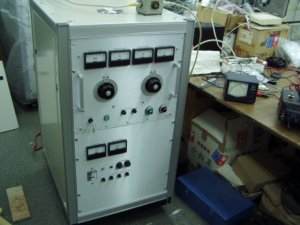

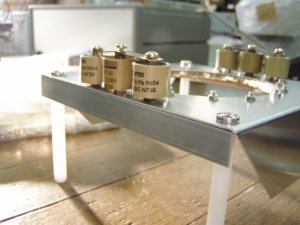

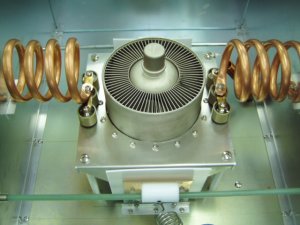

完成した3CX-3000A7/6mAmp | 重要なPlateソケット | 100PF/7.5KV、6個使用 |
 |  |  |

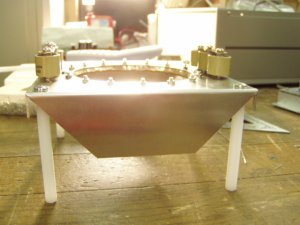

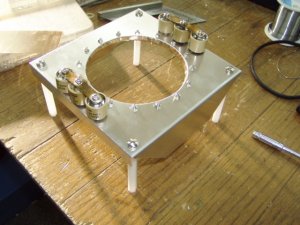

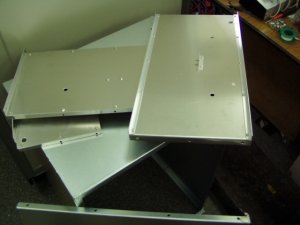

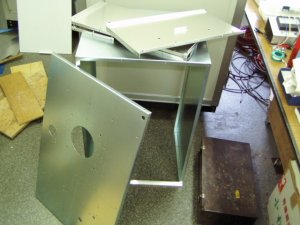

結合板、5mmジュラコンスペーサーH60mm | アルミ板の加工です | ジャーシー加工 |
 |  |  |

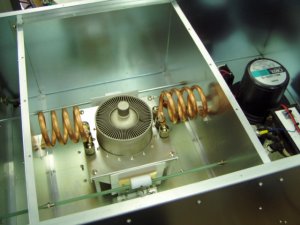

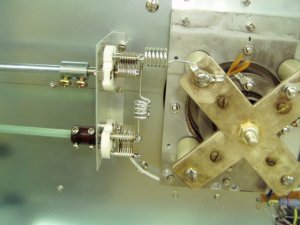

VRLは、RF-10B | タンク回路の眺め | Plate.Tuneのカム機構 |
 |  |  |

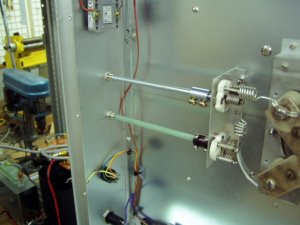

Out取り出しのカム機構 | コイルは左右バランスよく巻きます | |
 |  |  |

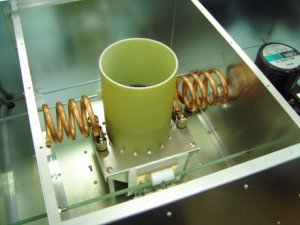

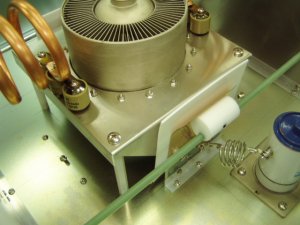

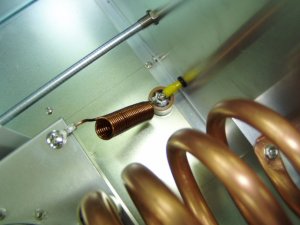

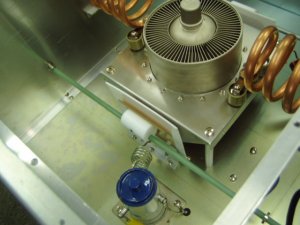

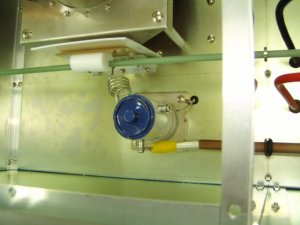

Ant.Outは、8Dテフロンケーブル | Plate.Rfcとパスコン、1000PF/7.5KV | ガラエポチムニー |
 |  |  |

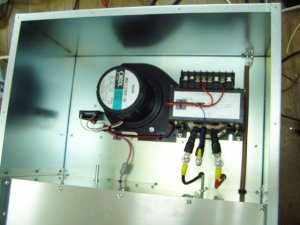

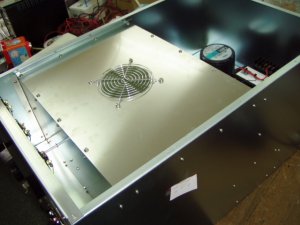

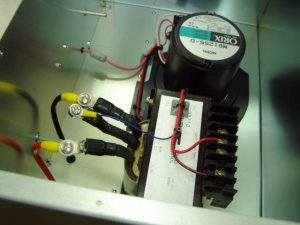

ファイナル部の蓋、この穴より風を抜きます | MB1255-Dとヒータートランス | 今回RFデッキにヒータートランスを載せました |
 |  |  |

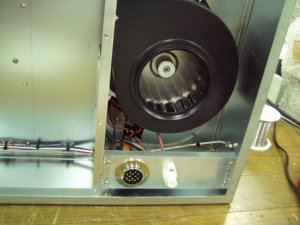

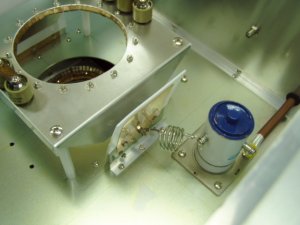

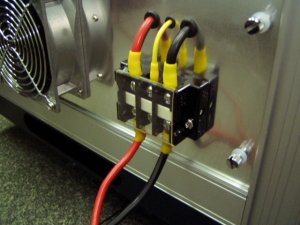

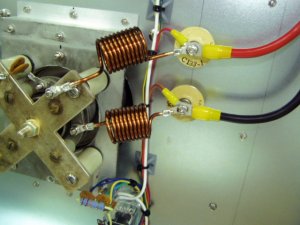

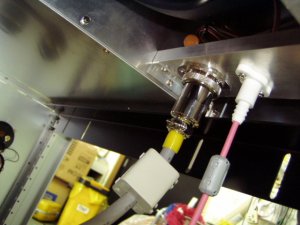

12pメタコン連絡線用と高圧プラグ | 最後にアルミパネルで蓋をします | ヒーターRFCとパスコン0.01/3KV |
 |  |  |

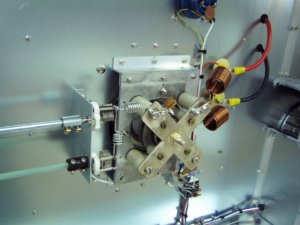

入力同調回路、簡単ですが吸い込み抜群 | フロントパネルに、Tuneダイヤルを出しています | ソケット周り部品点数は少ないです |
 |  |  |

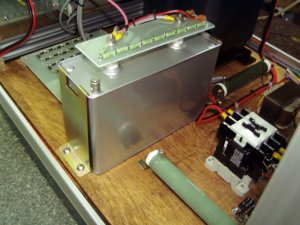

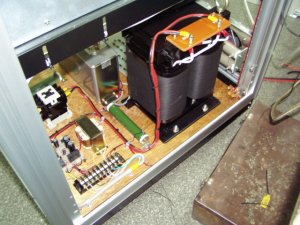

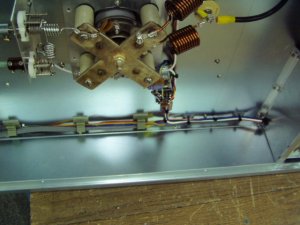

配線の引き回し | 高圧トランスは、6KVA | オイルコンは、18μF/6.5KV、FAL製 |
 |  |  |

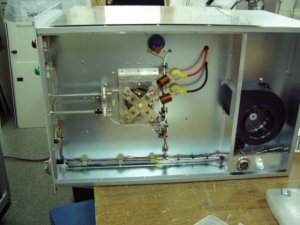

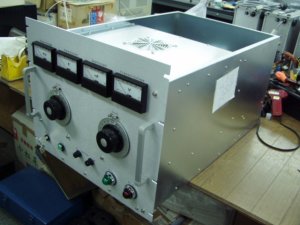

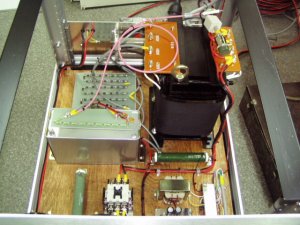

電源部の全体、スペースに余裕あり | 完成したRFデッキ | RFデッキと電源の接続、2本だけです |
 |  |  |

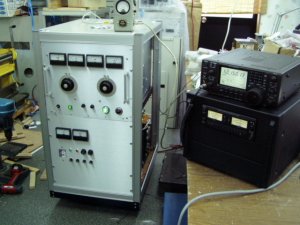

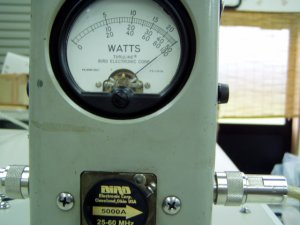

1次側端子板 | 中押しにPW1でOut確認中 | In250WでOut5000Aエレメント |
