3CX-3000A7を使用して、7-28MHzの基本的Ampの製作です。
                                                                               2005Apr25
 毎回おなじみの、Eimac3CX-3000A7を使用して、基本的なAmpの製作です、周波数は欲張らず
7-28MHzです、お気に入りの、高耐圧のバリLを用い、VVCも5-100PFと最低容量の少ないモノを
使用して、気持ちの良いAmpになりました。

 高圧をいつものように高めに設定して、負荷時でも5KVを維持していますので、FT-1021Xを使用し
て、Outは、5KWと満足に行く値です、28MHzもQが高く取れ、能率もLow.BandなみのFBな動作状態

です。

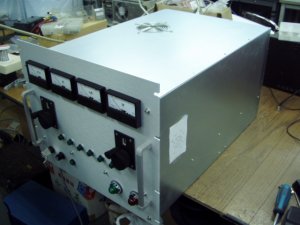

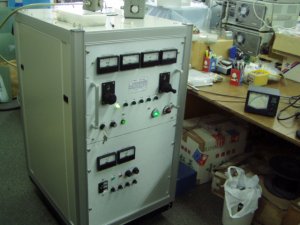

完成した3CX-3000A7Amp

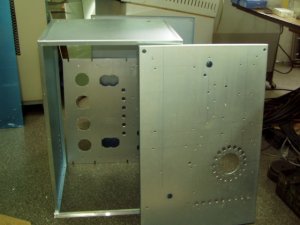

シャーシ加工全てはここから始まる

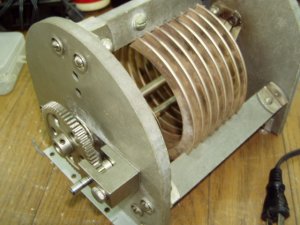

今回もお気に入りバリL

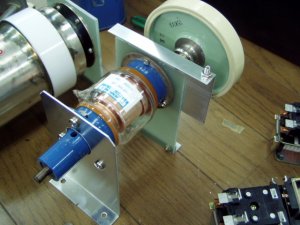

5-100PFVVC

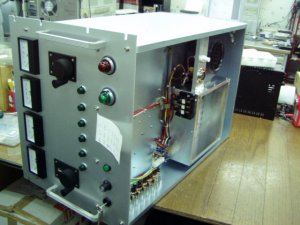

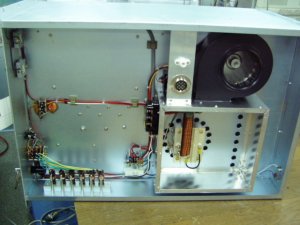

裏の全体
斜めから写してみました

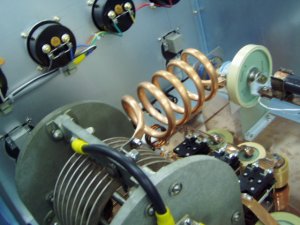

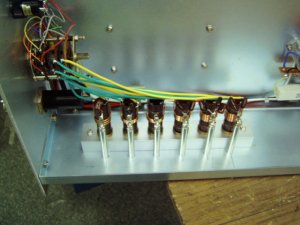

入力同調回路

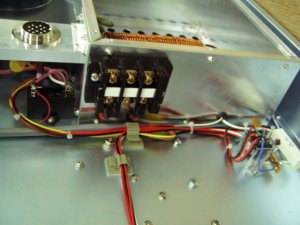

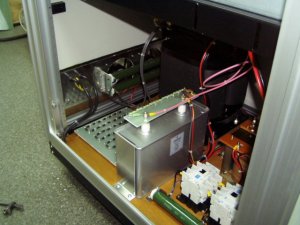

ヒーター用端子板
ヒーター用RFC

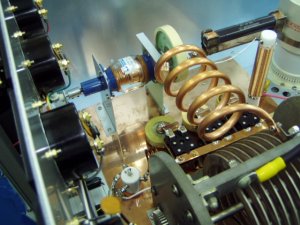

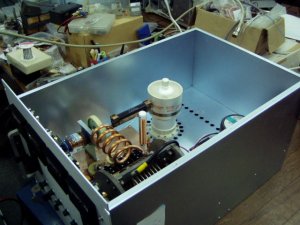

完成したRFデッキ
後ろに少し余裕

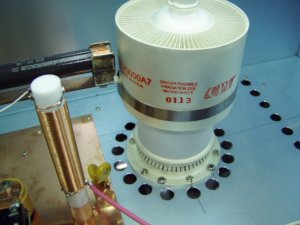

NewEimac3CX-3000A7

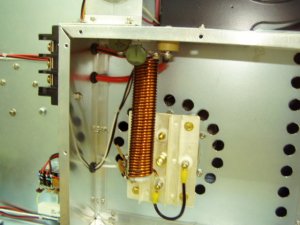

28MHz用タンクコイル

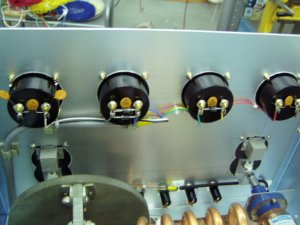

メーター裏
全体の接続
電源部です、単相10KVA

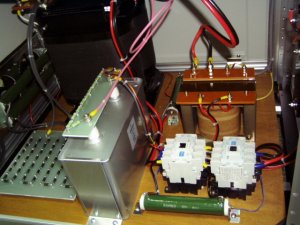

マグネットと抵抗は、ステップスタート

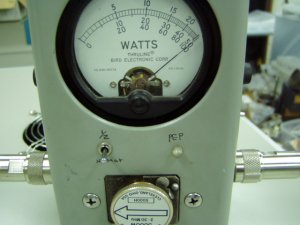

FT-1021XでCWキャリアー
