今回3CX-3000A7プリセットAmpセパレートタイプです。
                                                                  2005Apr26
2階でも簡単に移動できるように?、セパレートタイプになっています、一体型は重量が200kg以上ありました、
今回セパレートにしたことで、1個が100kg程度と軽量です、コントローラーも、Userの希望により縦型になっ
ています、少し大きめになりましたが、デザイン的には製作者も気に入っています。

 スペックは、3.5-28MHzでIn200W程度でOut5KWと今まで通りの動作です、VVCは今回コメット製を使用しました、
最低容量が少なく、実測12-500PFです、ジェニングスでと、実測18-500PFで、この5PF程度の差が28MHzでは、
大きな問題になります。

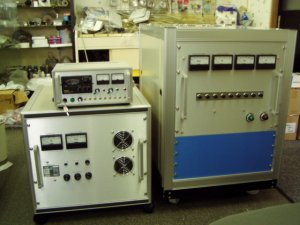

完成したプリセットセパレ−トAmp

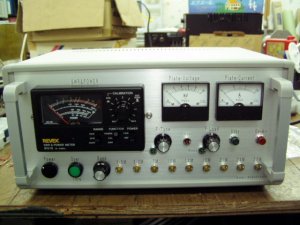

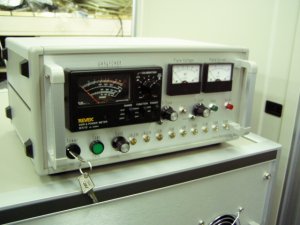

新作のコントローラ
意外と感じよい

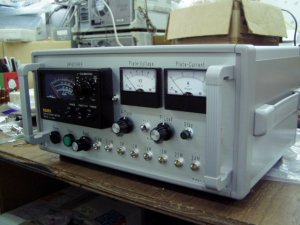

この角度も良い

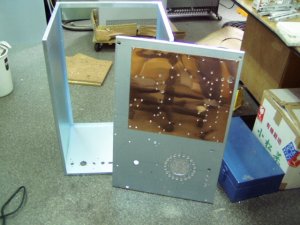

シャーシ加工いつもながら、ここから始まる
早いが、完成しました

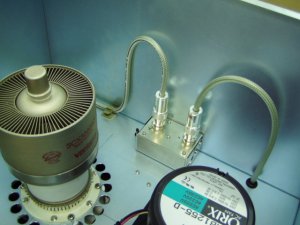

SWR/POWER感知器、W-510です

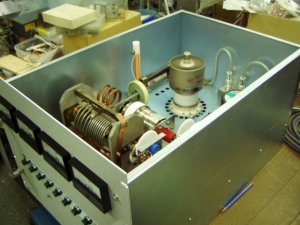

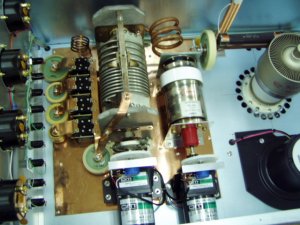

全体の位置関係

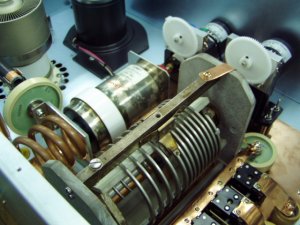

バリLは、実測11μHでした

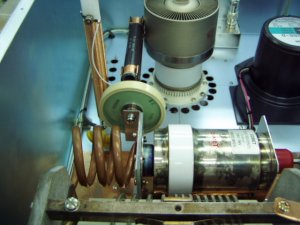

コメット製VVC、使いやすい
28MHzコイル、もう少し巻いても良かった

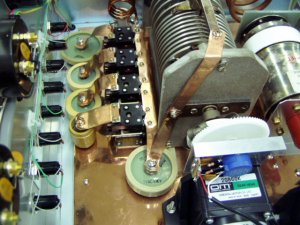

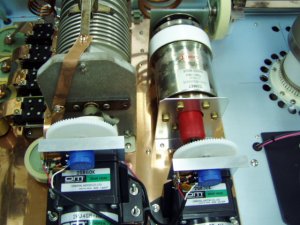

手前2個並んでいるのがサーボモーター

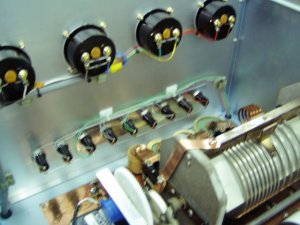

メーター裏です

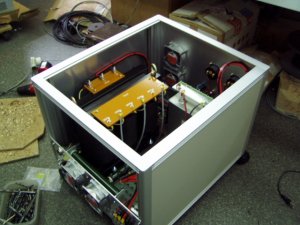

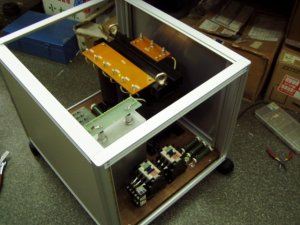

電源部製作です、部品を置いてみました
今回トランスは3相、7KVAです

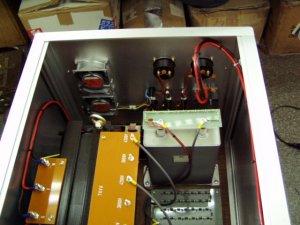

配線済みましたファンは今回90mm2個です
フロントから、ファンで空気を入れています

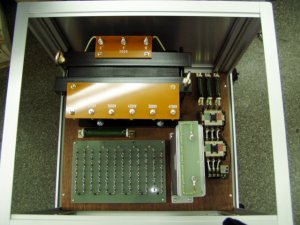

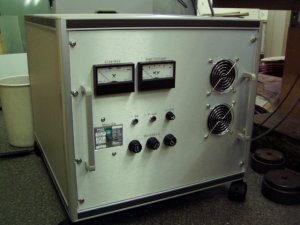

完成した電源部

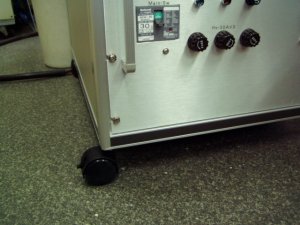

勿論キャスター付きです

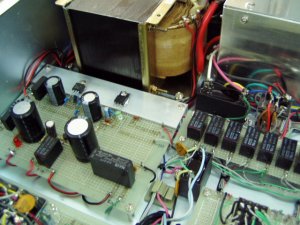

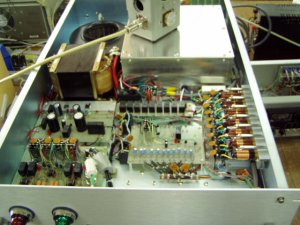

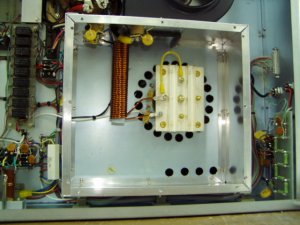

RFデッキの裏です、今回低圧トランス内蔵

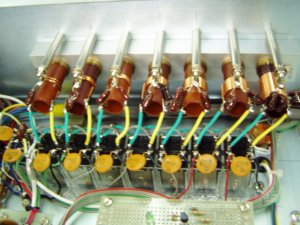

3.5-28MHz入力同調回路

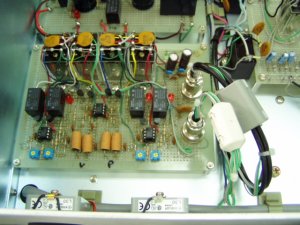

低圧電源回路基板

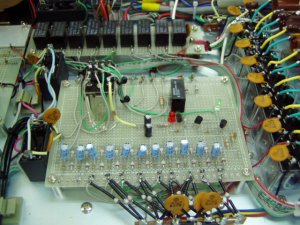

プリセット時の送信停止回路
サーボAmp

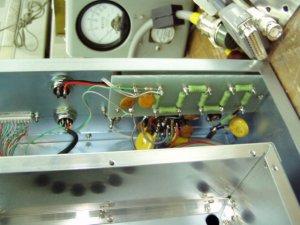

高圧ピックアップ回路
ヒーターRFC

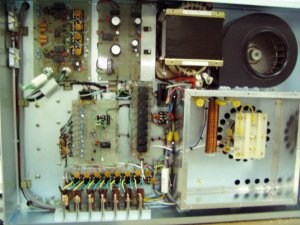

全体の眺め
魂挿入中

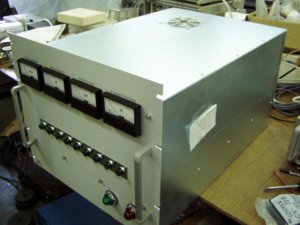

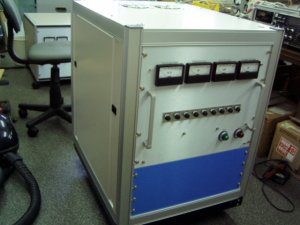

完成したRFデッキ
RFデッキ、19インチラックに入れました

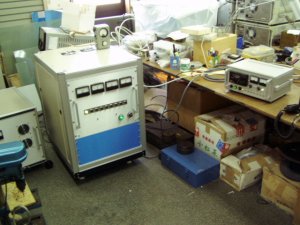

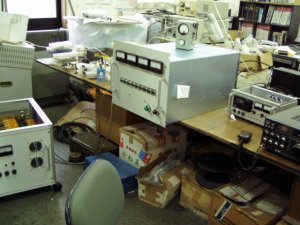

最終チェック中

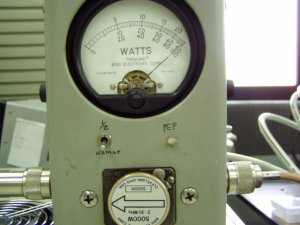

FT-1021Xドライブでは、こんなモノでしょう
こうして木枠で発送します
