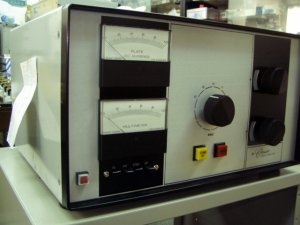

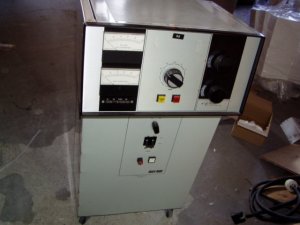

これが原型のおなじみ3KC-MK2 | セパレートになると、こうなります | 早速RFデッキに改造です |
 |  |  |

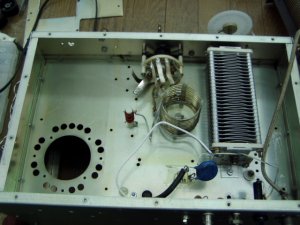

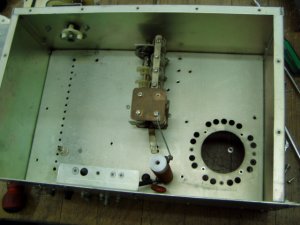

裏の表も部品を殆ど外しました | 面倒なので背面も取り外し | ソケット類RLなど取付 |
 |  |  |

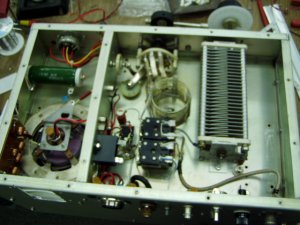

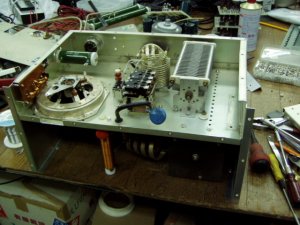

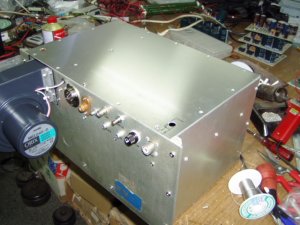

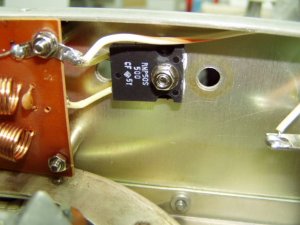

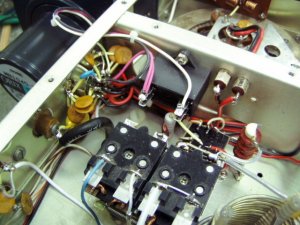

出来上がりました | 入力回路は手持ちのLPF改造して付けました | 無誘導抵抗50Ω |
 |  |  |

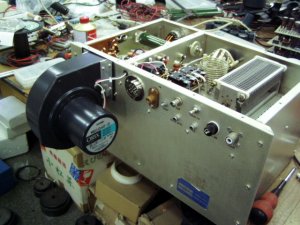

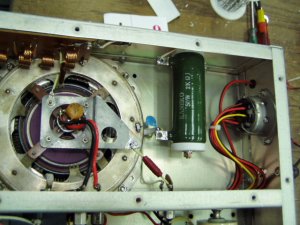

FANを背面に取付ます | RLはオムロンのMMB-4です | SGブリーダは2K |
 |  |  |

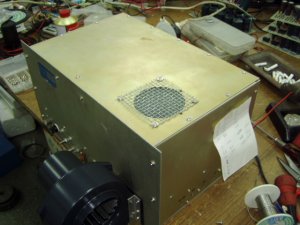

パネルとの連絡コネクタ取付 | 密閉の裏蓋製作しました | 天板はオリジナルを加工しました |
 |  |  |

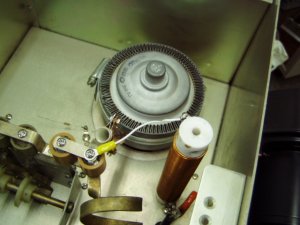

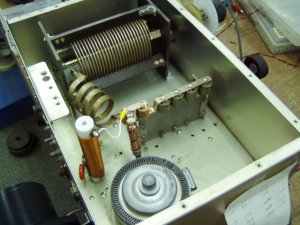

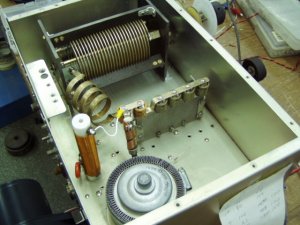

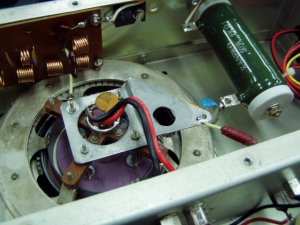

こんな感じでGU-84Bを付けています | すみません同じモノでした | これが流行の？GU-84Bです |
 |  |  |

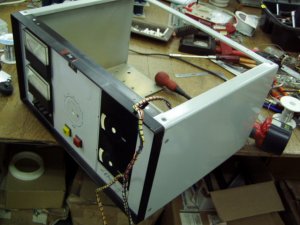

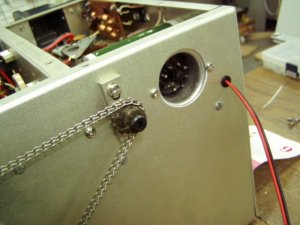

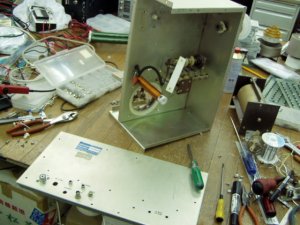

RFデッキケースの改造中です | 電源SWの穴を思い切って開けました | ラダーチェーンを切っています |
 |  |  |

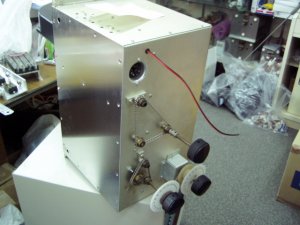

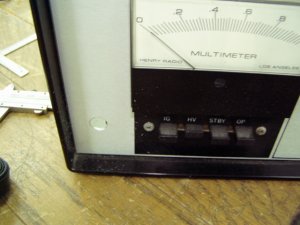

本体との連絡線にコネクターを付けました | 自然な感じで付いている電源SW？ | 完成した背面 |
 |  |  |

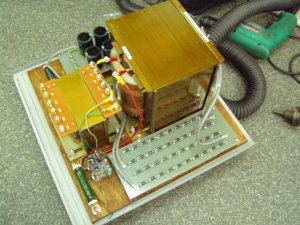

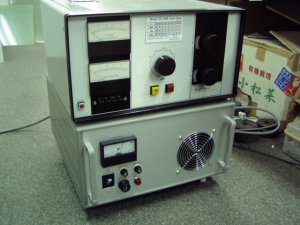

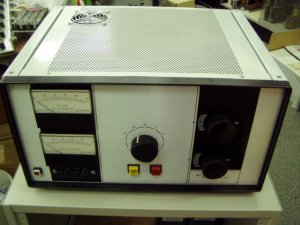

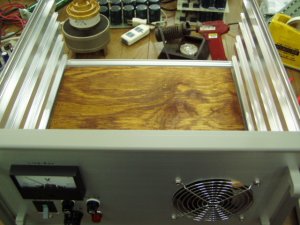

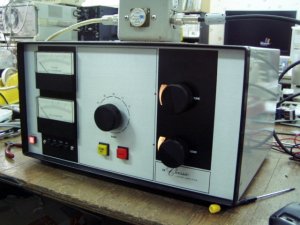

完成しましたが殆ど変化なし | 電源の製作です、コンパネを敷いています | 高圧トランスは3KV-1.2Aです |
 |  |  |

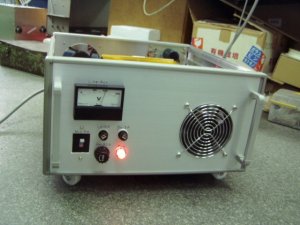

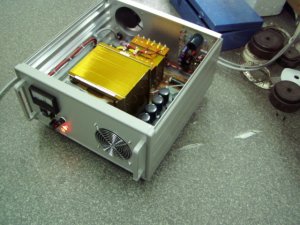

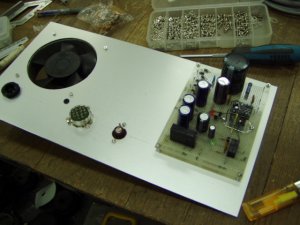

場所がなく背面に制御基板 | 完成した電源部 | 電気も入ります |
 |  |  |

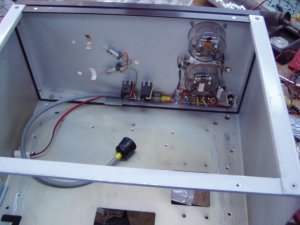

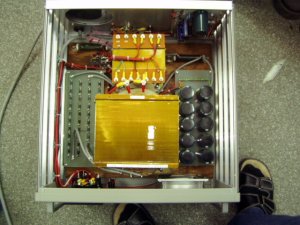

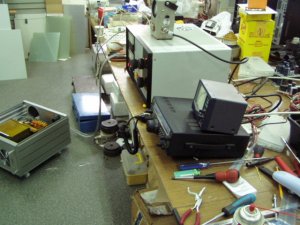

只今からテストです | 魂挿入中 | 順番がおかしいが、電源内部 |
 |  |  |

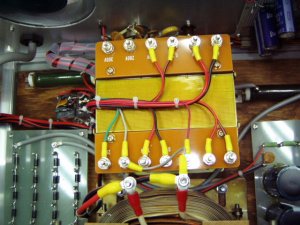

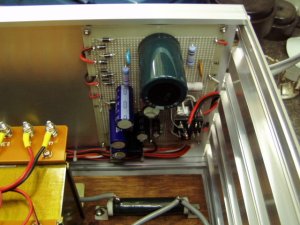

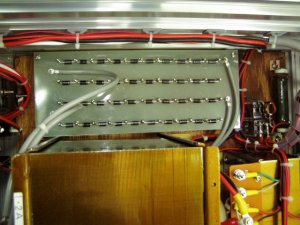

全ての制御基板 | 低圧用トランス | ブリッジ整流器 |
 |  |  |

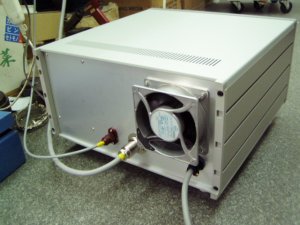

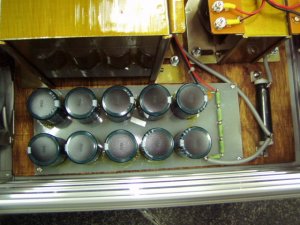

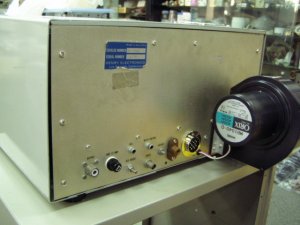

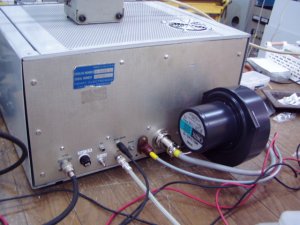

平滑コンデンサ470μF、450WV | 電源の背面 | RFデッキの背面 |
 |  |  |

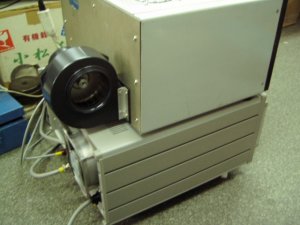

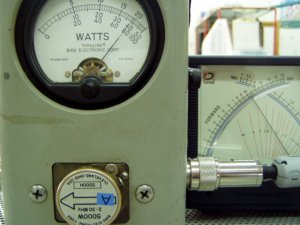

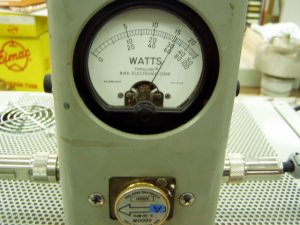

こんな感じになっています | これが定格電力5000Hエレメント | Out4KW弱、In100W、オーバースペック |
