4CX-1600B　シングルバンド　Amp

今回初めて4CX-1600Bという新しい球を使用してAmpを製作しました
この球は、Svetlanaロシア製で４極管です、Eimacの4CX-1000Aと特性は
同じ感じで製作しました。
特徴としては、１本で2kwは余裕で出ます動作は、4CX-1000Aと比べると
大人しいような感じがしますし、球が安いのが何と言っても魅力的です。
ソケットは、純正のSK-3Aチムニーは、CH1600Bを使用しました。
このソケットは、GGでは使用が難しく仕方なくGKAmpになりました、InZp
は、抵抗で36Ωです。

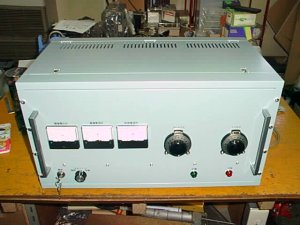

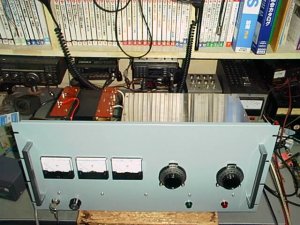

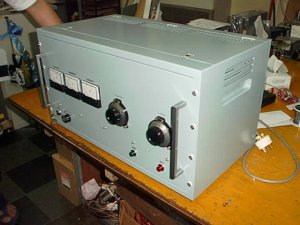

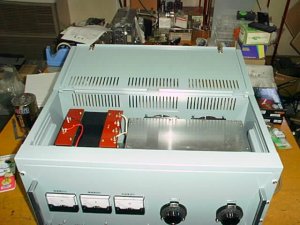

見慣れた面構え		上蓋を開けたところ

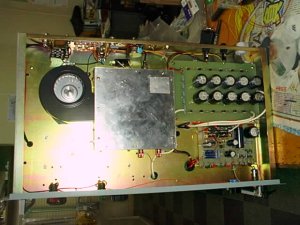

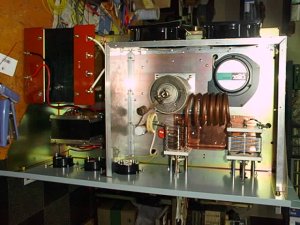

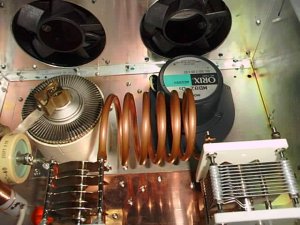

見慣れた部品配置	さて何MHzのコイルでしょう	ケースを外したところ

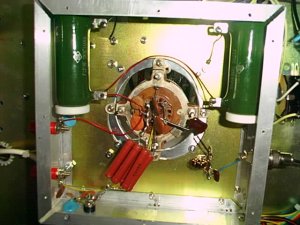

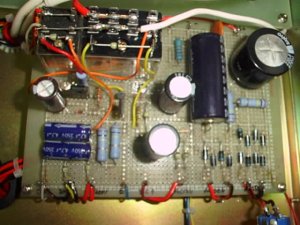

右上高圧整流基板	ソケット回り　SGブリーダー抵抗3KΩ×２＝1.5ｋΩ	制御．SG．-C電源基盤

製作者JA6TAYから一言

　初めてこの真空管を使用しましたが、4CX-1000Aを培った技術を駆使すれば４極管であっても素直な動作をしました。
　ポイントは、SGのインピーダンスを下げるために1.5ｋΩにしました、SGのブリーダーには、200mA以上流しています
　ついでにCGも、直流的Zpを下げるためにバイアス抵抗にも30mAを流して安定を図っています、残念なことにこの
　ソケットは取り付けの金具がカソードになっていてGGAmpにすることが出来ませんでした、無理すれば出来ないことは
　ありませんが今回は、何故か諦めました。
　負荷時HV2.600VでOut2.2KW出ました、シングルバンドで能率も70％以上ありますので近い内にHV3.000v以上
　上げて使ってみます、予想としては、2.5KW以上でそうですので、２本で5KWAmpも可能ですね。
　　　　　　　　　　この球結構使えるよ!!　の印象です。
