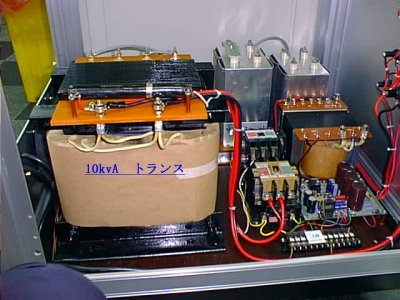

電源部全容
|

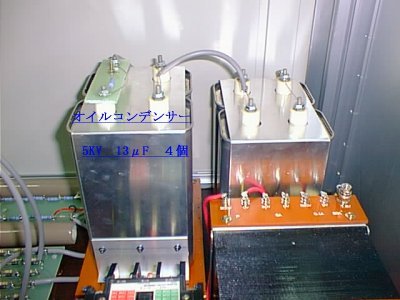

オイルコンデンサー 13μＦ 5KV×4
|
|
|

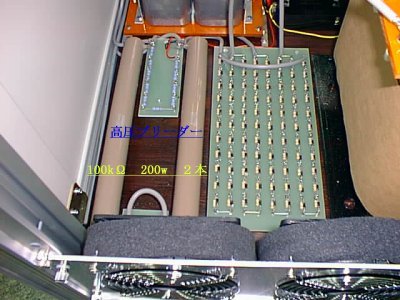

高圧整流部シリコン 1KV 2A×16×4
|

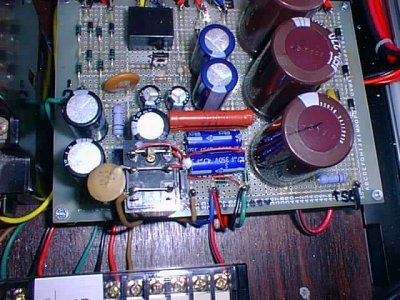

オリジナル制御回路SG.CG. ON OFF DELY．ETC
|
|
|

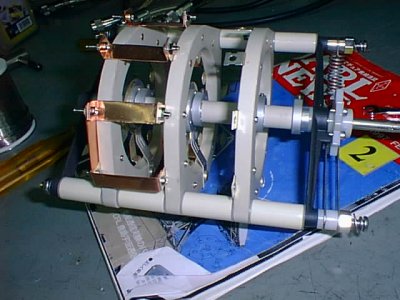

12KV30A BAND SW ８接点 ３段 接点強化しました。
|

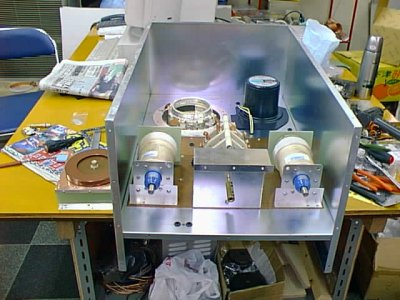

とりあえず部品を置いたところ
|
|
|

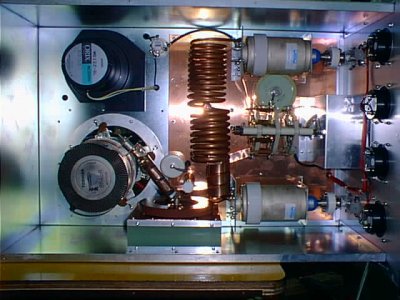

ほぼ完成だがコイルのタップは出していない
|

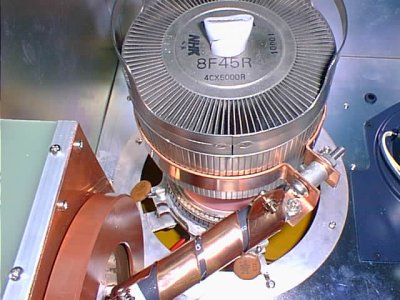

見た目は綺麗だがＮＧだった球 ＮＨＫより民間の方がよい
|
|
|

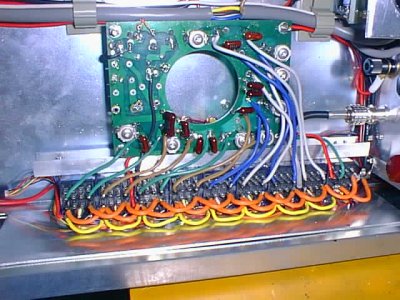

メーター周り配線 ダイオードを付けてないので回り込みなし
|

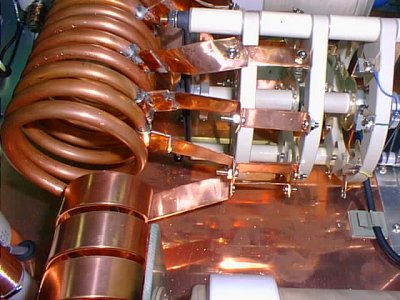

２８ＭＨｚは銅板１０ＭＨｚまでは８φ3.5ＭＨｚ6.5φ
|
|
|

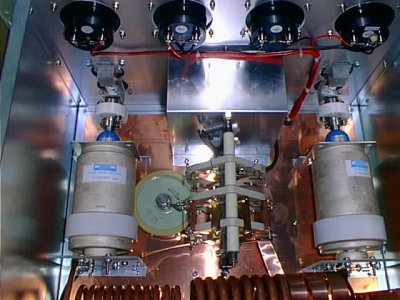

ソッケト ファン シールドケース取り付け
|

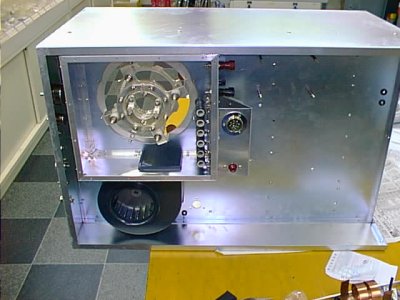

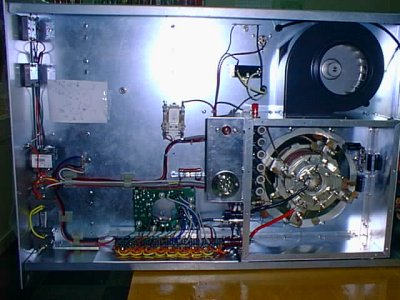

底部の全容
|
|
|
特に苦労した入力同調回路 裏にコイルが付いている
|

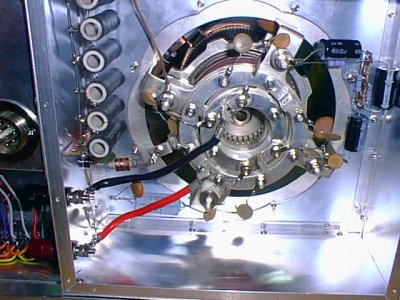

真空管のソッケト周り ホーロー抵抗は全体で6.6ＫΩ
|
