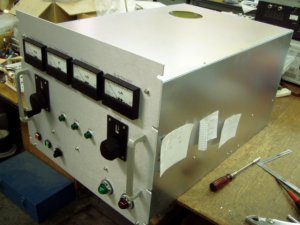

簡易リモコン付き4CX-5000R/3.5-7MHzAmp |
 |  |  |

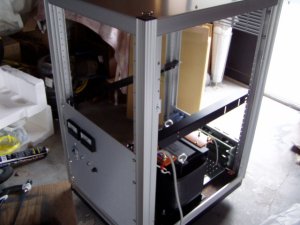

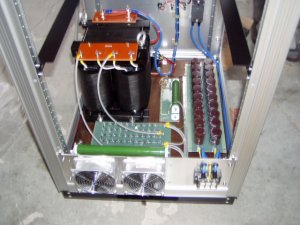

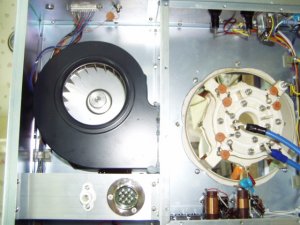

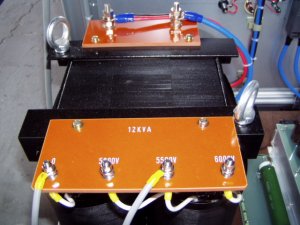

今回電源から製作です | ファンは直接ブリーダーを冷却しています | 12KVA単相トランス |
 |  |  |

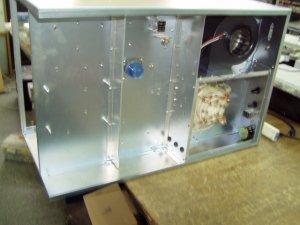

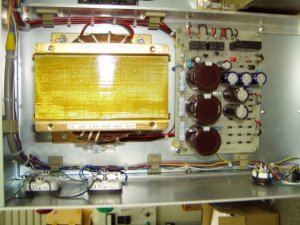

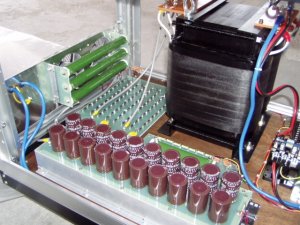

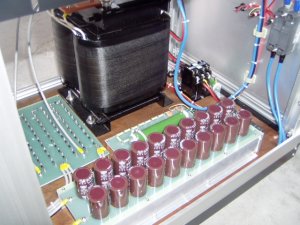

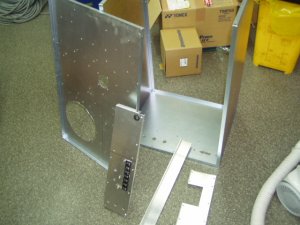

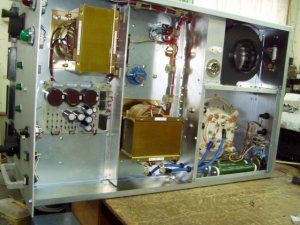

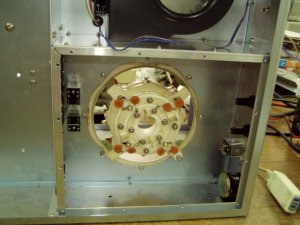

リップルフィルター | バランス抵抗はファンで冷却しています | 面倒なシャーシー加工 |
 |  |  |

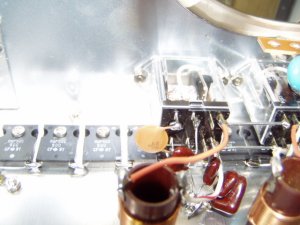

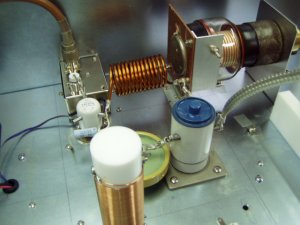

部品を少しずつ取り付けます | SG用のパスコン、0.005/3KV、4個 | SWR検知部とπLコイル |
 |  |  |

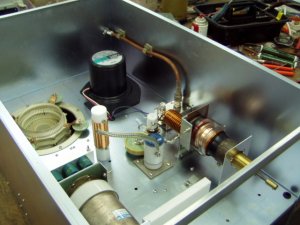

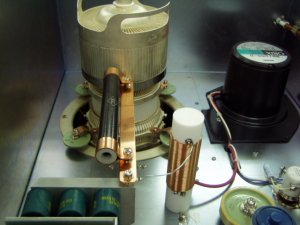

左Plate.Tune20-500PF/15KV、右Load | 今から部品取り付け | SK-300ヒーターパスコン |
 |  |  |

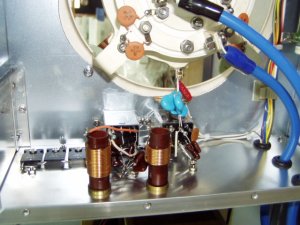

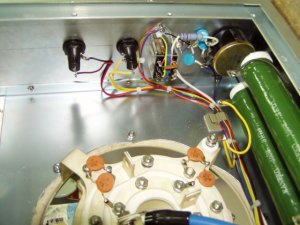

部品配線完了 | SG、CG、+28V、その他電源 | ヒータートランス |
 |  |  |

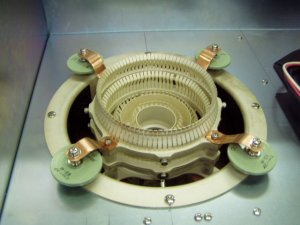

MB1255-DとSK-300A | Biasボリウム5K | 3.5Mと7M入力コイル |
 |  |  |

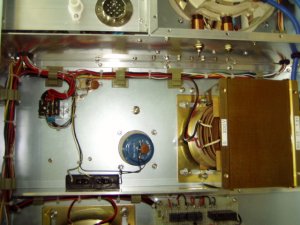

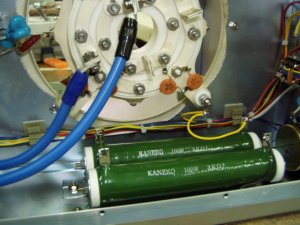

黒いTRのようなモノが無誘導抵抗 | SG用ブリーダー抵抗 | 完成したRFデッキ |
 |  |  |

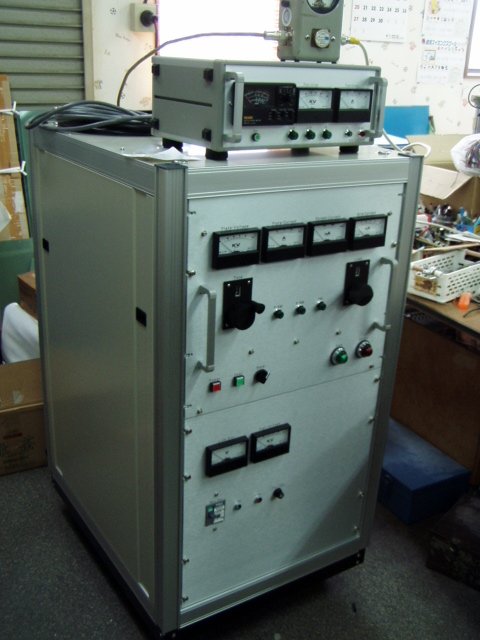

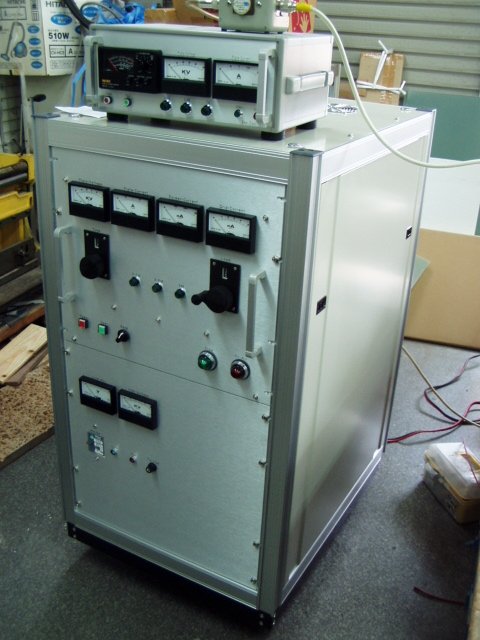

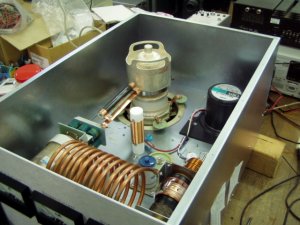

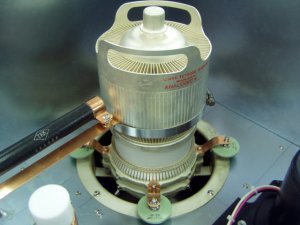

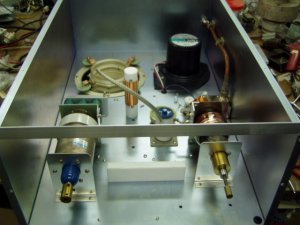

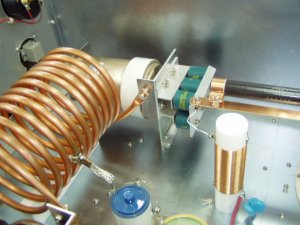

完成しました | 真空管もソケットも今回は新品です | 8mm銅パイプコイル |
 |  |  |

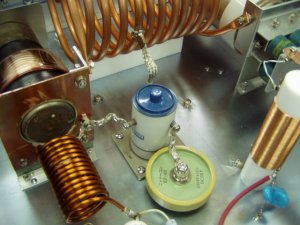

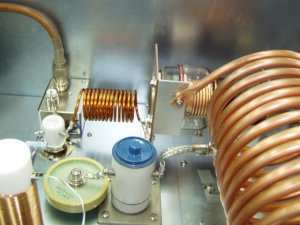

RF-10Bでコイル切替 | カップリングは680PF/18KVが6個 | コイルの引き出し8SQ平アミ線 |
