4CX-5000RプリセットAmp7-28MHz
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2005.Mar.08
　プリセットAmpも10台ほどになり、目新しいモノはありませんが、部品が毎回のように違いますので、
いろんな角度から見る意味で、載せてみました。

　今回の内蔵Ant切替RLは、贅沢にもシーメンス製VR-421（RJ-2相当）のバキュームRLを7個採用し、
コネクターもH-Nとこのクラスでは、最高の部類にはいるでしょう。

　バリLは、お気に入りのモノですが、キヤ式のため、35回転します、ままでのポテンションメータは10回転を
1/3に減速して、MAX30回転でした、この為バリLに可変範囲に足りなく、ポテンションメータの15回転を
探し求め、45回転まで対応することが出来ました、この手のポテンションは、気に入ったモノが少なく、大型
なモノになりました。

　今回のトラブルは、28MHzのπLコイルを巻きすぎ、Load.RLが焼けてしまいました、Load.RL側でのインピーダンス
が高くなり過ぎ、耐圧不足でした、RLのギャップは3mm程度に改造していましたが、足りないようです、コイルの巻き数を
減らし、インピーダンスを下げて対処しています。

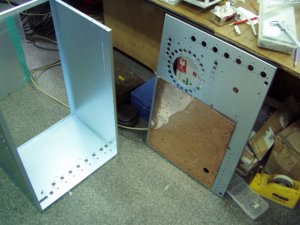

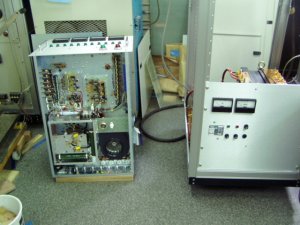

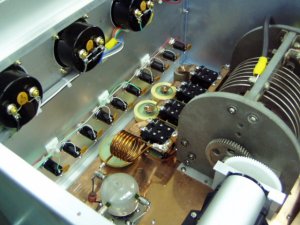

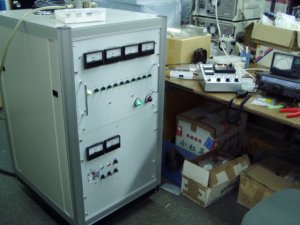

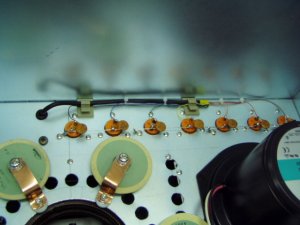

完成したプリセットAmp	全てはここから始まる	Ant切替用のRL群

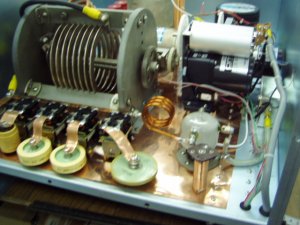

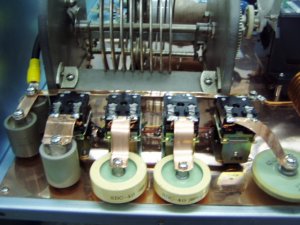

チョット早いがほぼ完成	Load切替RLとコンデンサー	28MHzπLコイル巻きすぎでした

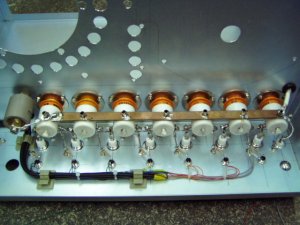

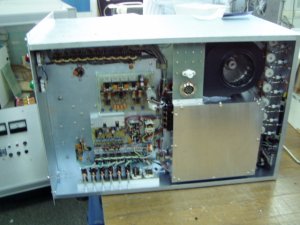

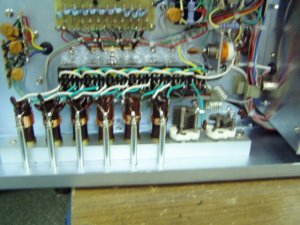

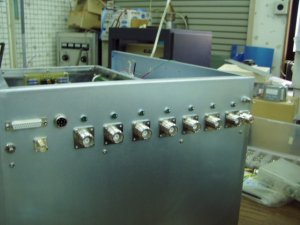

サーボモーター	VR-421のコイル部配線	H-Nコネクター7個並んでいる
		結構ぎっしり詰まっています

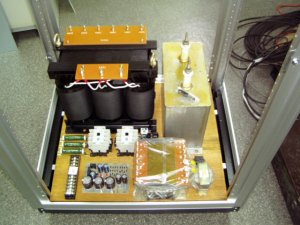

	電源の製作です	早くも完成

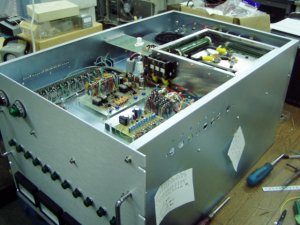

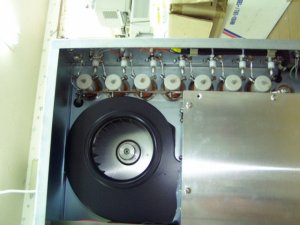

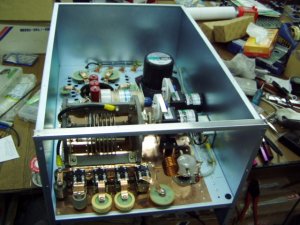

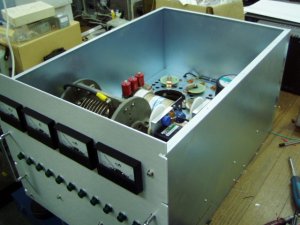

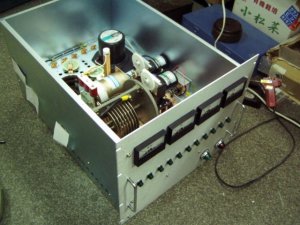

ファイナルボックス、シールド板付けました	入力同調回路、28MHzはVC付き	右下サーボAmp

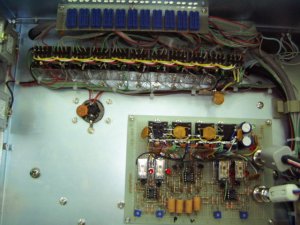

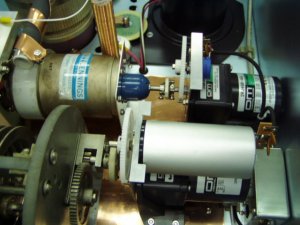

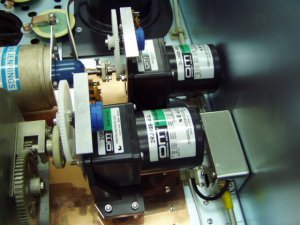

チョット狭いが、何とか付きました	メーター、ランプ類、配線部分	モーターの上に付いてるのが、ポテンション

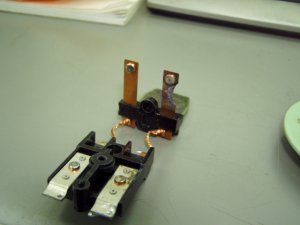

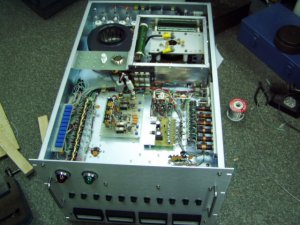

別の角度から見ました	焼け落ちたRL	一番右のRL、7MHz用、交換しました

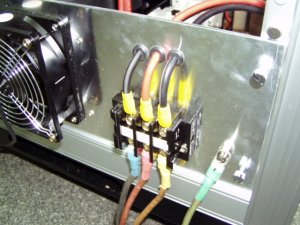

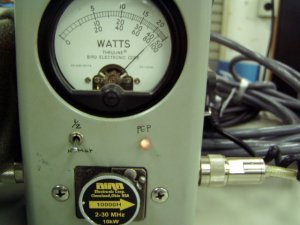

10000H、最近当然になった	3相入力です	πL、巻き数を減らしました
