4CX-5000R　Hi Band 専用プリセット

今回14-28MHzプリセットAmpの製作です。

　高い周波数まで、Out5KWを安定して出力するために、このような仕様になりました
以前のプリセット(3.5-28MHz）では、バリL、VVCの問題上24-28MHzで3KW程度
でした。

　今回使用のバリLは6μH、VVCは5-100PFでHiBandでも効率の良い物になって
います。

　高圧回路も、SG接地になって動作安定に貢献していると思いますが、RFデッキに
トランスを乗せたため、かなり重くなりました。

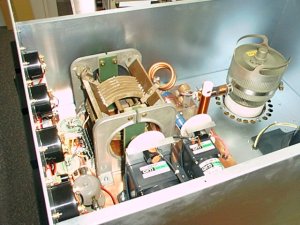

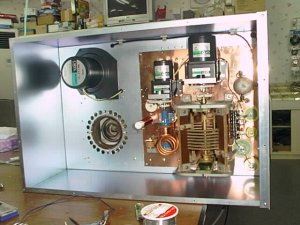

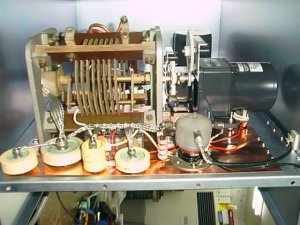

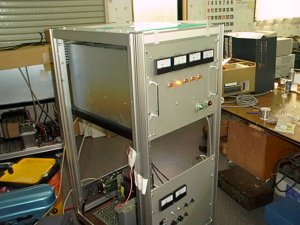

ほぼ完成したテスト中Amp	タンク回路の部品取り付け。	チタコンはLoad用RLで切替

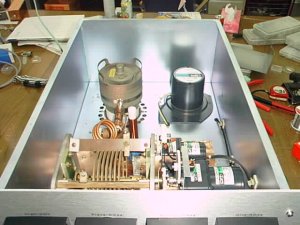

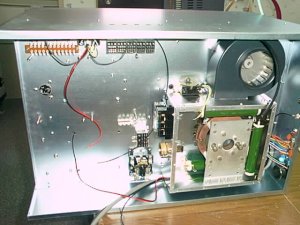

シャーシー裏部品は、完全に付いていない	バキュームRLはRE6Bです	真空管は、NEC4CX-5000R

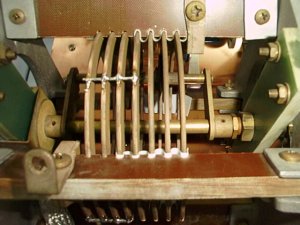

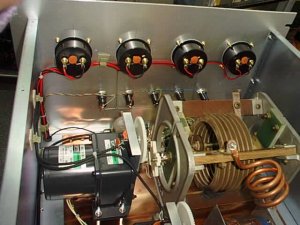

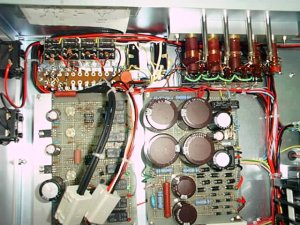

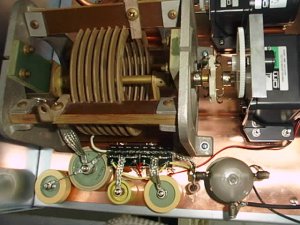

完成したRF回路のはずだった	メーター周りの配線	なんと絶縁部が、焼けてしまったバリL

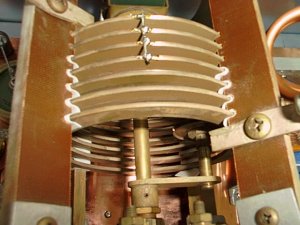

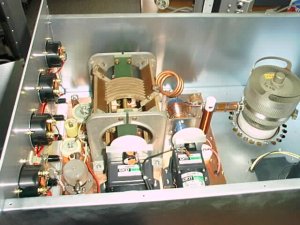

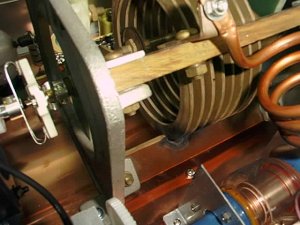

絶縁部をテフロンシートで強化	使用しないコイル部分は、４カ所ともショート	今度こそは、上手く出来ました

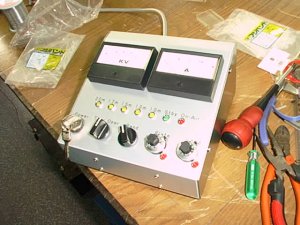

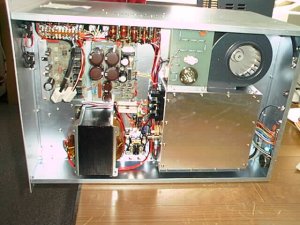

トランスは、SG用1200V1.5A供給	左のサーボ基板、右低電圧回路&制御	コントローラーです
