50MHz最強Amp製作しました

50MHz最後のシーズンの為に、最強のAmpを初夢で見ました、実行に移すために
入念に計画しました。

　目標は、In100WでOut5KW高能率のためにキャビティ方式でタンク回路を形成しました
利得が必要のため３極管をやめ得意の４極管4CX-5000Rの登場です。

　動作安定のために、SGをGNDに落とし、SG電源を強化してPlate電流も同時に流し
SGインピーダンスを下げ、Plateからの誘起電圧を阻止しています。

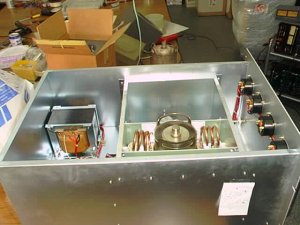

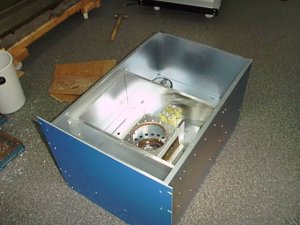

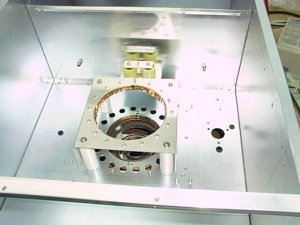

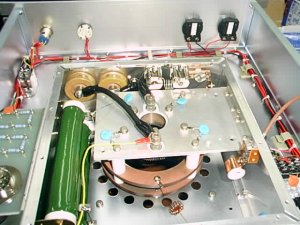

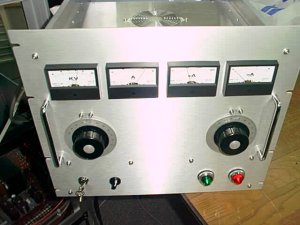

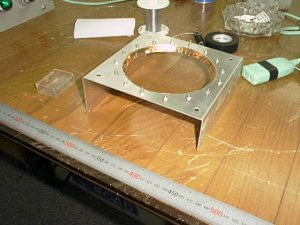

完成したRFデッキ	シャーシ加工の途中	80mmのガイシスペーサー

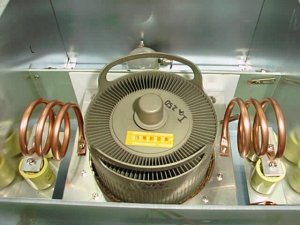

左右に付いているのが200PFX4	ヒーター.CGには貫通コンデンサー使用	VCは入力同調回路

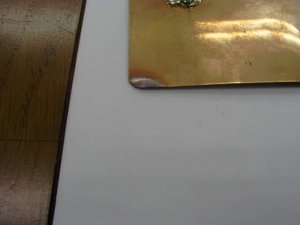

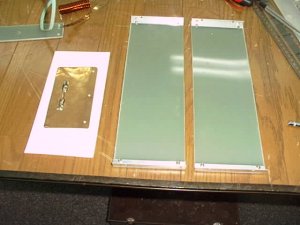

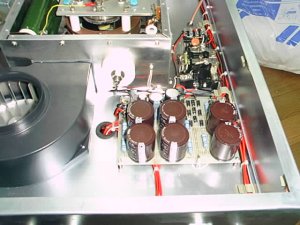

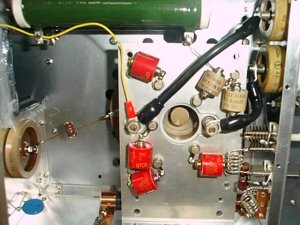

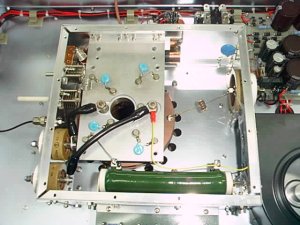

SG.CG電源基盤	後で変更になったがPlateソケット	絶縁は1mmテフロンと3mmガラエポ

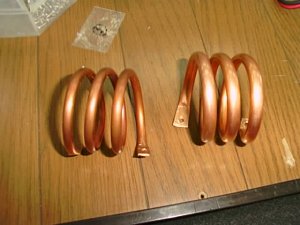

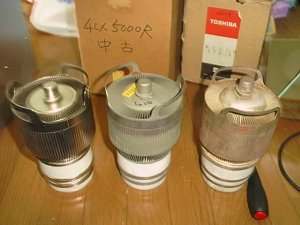

3KW位でスパーク、ガラエポで絶縁強化	NEC製5000R高い周波数ではNECが良い	何度も巻き替えたタンクコイル

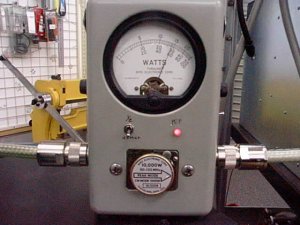

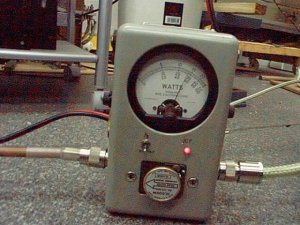

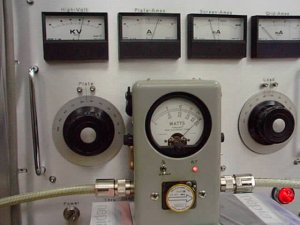

10000Bエレメント5.5KWPep	動作時の各メーター表示	Plate側容量板

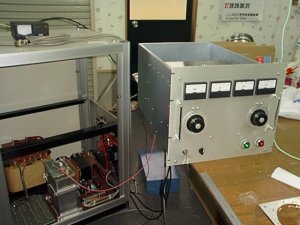

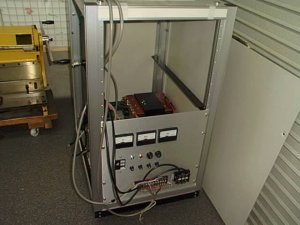

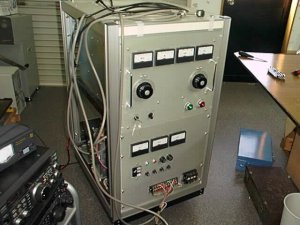

バキュームRLが付いている方がOut	調整中です	実験用電源

製作者から一言
　このAmpは、注文品ではなく個人的な研究として行いました、このBandに興味があり最終目的として製作しました
スペックとして、In100wでOut5kw高利得でPlate能率も満足出来るもの、勿論動作安定などいろんな角度で妥協を
許さずのどです。

　設計に当たっては、タンク回路は、HFで使用するπ型集中定数でなくキャビティで構成したHiQで行いました、
電気的にもSGをGNDに落とす、コリンズタイプで高圧電圧7KVをPlaetとSG間に架け、SG電圧1.2KVをSGとヒーター
間に架けPlateヒーター間が8.2KVになっています、これによりPlate電流がSG電源に流れSGインピーダンスが下がり
電気的に動作安定に貢献します、これによりPlate電圧がSGに誘起しなくなり真空管のラッシュを防ぐことになります。

　一番苦労したのはキャビティ内のスパークです、はじめPlateCは、1mmのテフロン板で製作しましたが、3KW位で
スパークしてしまいました後に3mmのガラエポを追加し現在２重になっています、Cの極板クリアランスは10mm程度

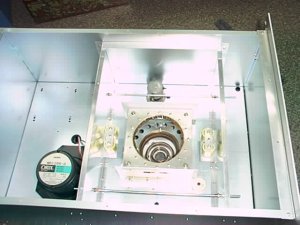

です、極板は2mAmpのように三味線の糸で引っ張り調整しています。

　極板間を10mmで同調とれるように、コイルの経を何度も変更しました、スペース的に3Tしか巻けず大変でした、コイルエンド
とGND間のコンデンサーは、手持ちの200PFコンデンサーを左右２個ずつ配置しています。

　高利得のため発振などの恐れがあるため、パスコンには高耐圧の貫通コンデンサーを多用しています、16dBある利得も
安定しています。

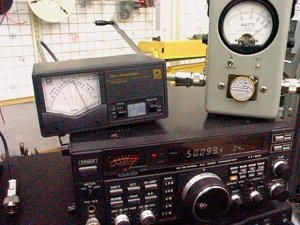

　現在完璧に、動作しているわけでありません気になるところは、InSWRの変化大きいところです、冷えているときは1にな
りますが連続30秒フルOutで1.7位にあがりますその後変化はありません、このとき入力VCを再調すれば1にはなりますが
これでは、完全といえませんので原因を探ります、真空管の特性不良なのか、入力同調回路の変化か、又は意外なところ
かもしれません、Plate側では無いようですが、現在他の修理品が山のように貯まっていますので合間を見て追い込んでい
きます今しばらくお待ち下さい。

お待たせしました、完成です。

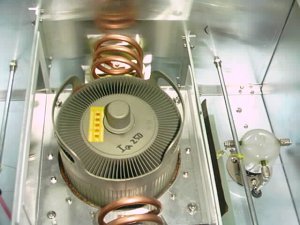

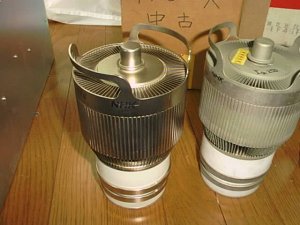

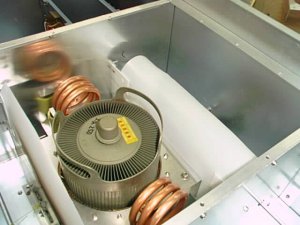

真空管を借りてきました	NewのNECの真空管です	前回見えなかったSG電源トランス

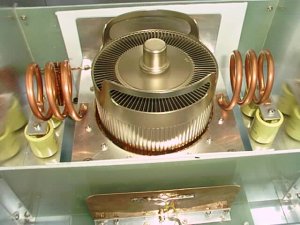

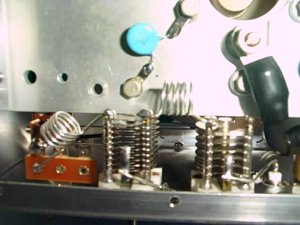

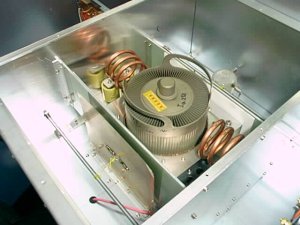

NEWの真空管を挿入しました	どこから見ても綺麗ですね	入力同調回路

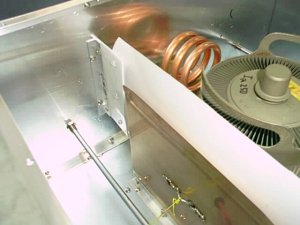

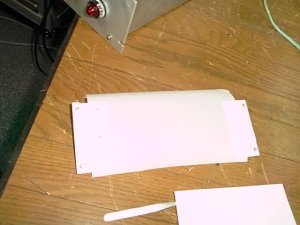

薄いテフロンシートのみで絶縁しました	加工したテフロンシート	Out側のテフロンシートちょっと長い

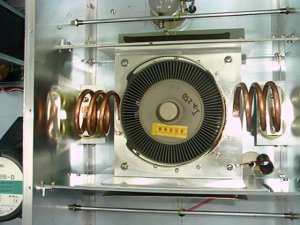

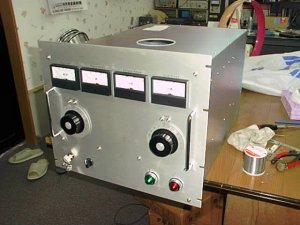

ヒーターパスコンも交換しました	ついでにコイルも太めです	完成しましたよ
エレメント5000A　HV6.3KV　IP1.4A	In110W　Out5KWアベレージ	エレメント10000B　5.8KWPEP
