4CX-5000R　Amp　7-28MHz納得の１台

　今回気に入ったバリLが手に入り、7-28MHz用Ampの製作を行いました、Userは14MHz以上が希望であり3.5MHzを入れると、
このクラスのPowerをHiBandで、安心してダミーで運用できません、最初は3.5MHzも入れる予定でしたが、28MHzで満足な
部品が手に入らない事と、とても気に入ったバリLがあるので、7-28MHzにするように説得して、納得してもらい製作を行いました。

　結果は、予想通り満足な動作状況です、VVCも5-100PFと最低容量が少ないものが使用でき、28MHzでも適正なコイルのQ
が設定でき、タンク回路の能率が良く、コイル自体の発熱も少なく大変FBな結果となりました、久しぶりにマルチバンドAmpでの
28MHzが、納得できるものが出来上がりました。

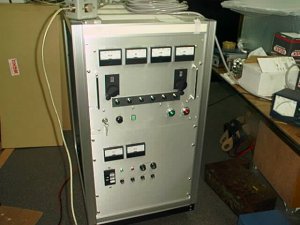

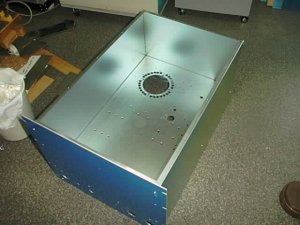

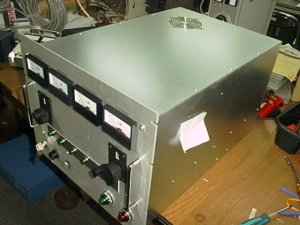

完成した4CX-5000RAmp	RFデッキ	今から加工を始めます

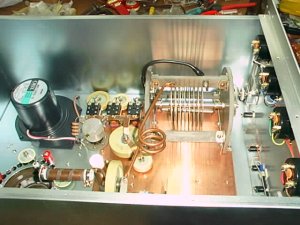

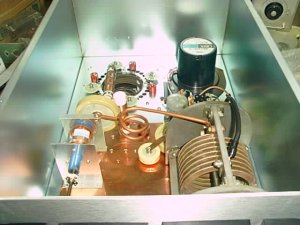

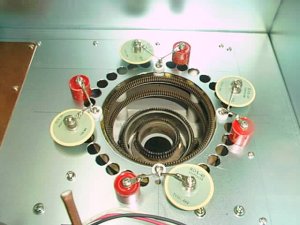

SGのパスコンこれが大変重要	完成したRFデッキ、タンク回路	vvcは5-100PF

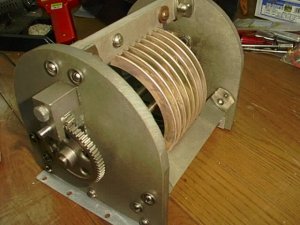

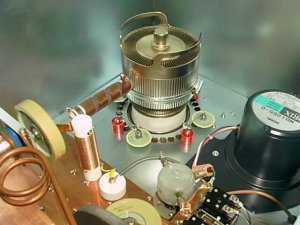

アナライザーで確認中	中古の良い玉がなく、新品を挿入	これがお気に入りのバリL減速機付き

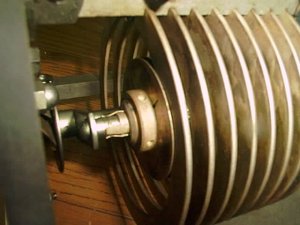

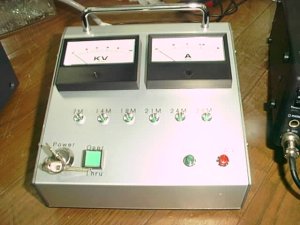

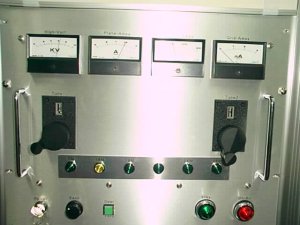

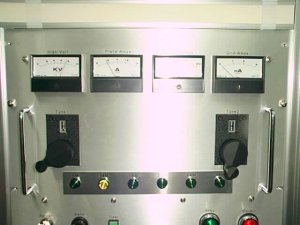

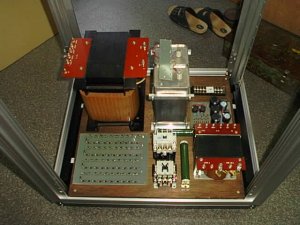

この接触面、大容量です	電源部、部品を置いてみました	今回のコントローラー、サッパリしている

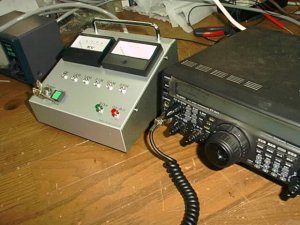

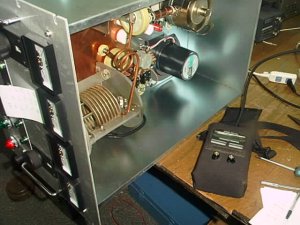

FT-847で、テスト中	アイドリング時HV7.8KV　Ip0.4A	Out7KW時　HV6.8KV　IP1.5A

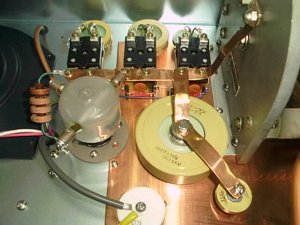

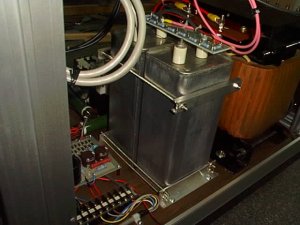

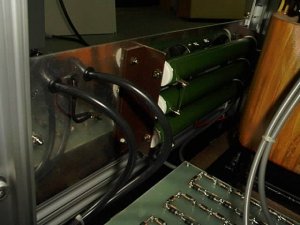

オイルコン4.5KV　32μF　2個直列使用	HVブリーダー　100K　200W　３個	Load切替とRE-6B

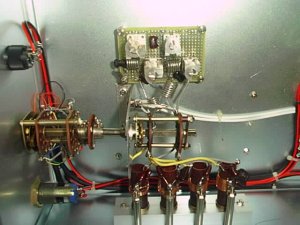

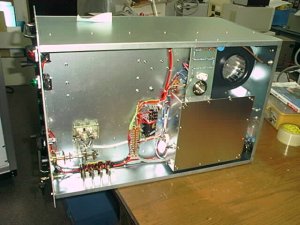

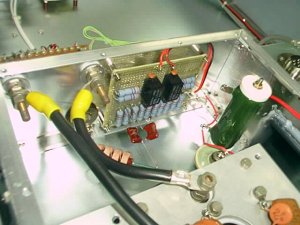

裏の全体「です	入力同調回路、24.28MHzは、チョット違う	入力Zp切替

製作者JA6TAYより一言

　久しぶりHFでの納得いくAmpが出来ました、このバリLは３ヶ月ほど前USAから9個購入しました、現在は残り６個しかありません、一目見ただけで
大変気に入りました、まず全ての部分の接点容量が、十分であり、ギヤ付きでもあり、理想的な構造をしています、但しインダクタンスが6μH程で
7MHz以上でなければ使用できません。

　この手の大型Ampで1.8-28MHzなど出来るわけもなく、Hi.Low最低でも2台は必要です、Hi.Band用としては、これ以上のものは手に入れそう
もありません、動作状況も28MHzで連続5KWもビクともしません、シングルバンドなみの信頼度です、7MHzからですので、VVCも5-100PFが使用
でき、いつも問題になっていた、最低容量のネックもなく、理想的なタンク回路になり、今までごまかしに近い動作も、完璧になりました。

　スペックは、In120W　で7.14MHz8KW　21.18MHz7KW　24.28MHz6KWになっています、In.Zpは300Ω.250Ω.210Ωと動作安定のため
高い周波数では低く抑えていますので、4極管らしからぬ動きをしています。　

　このバリL、６個でおしまいです、1個は自分用にとっておきますので、5台分製作できます、予約は早めの方が良いですよ〜、このAmp玉無しで
950.000円程度です（HiBandで使用できる中古の玉無くなりました）。
