納得Amp4CX-5000R第２弾

　今回も前回と同じ、4CX-5000R7.10.14.18.21.28MHz、6Bandで製作しました、前回同様安定した、
動作状況です、高圧を低めに精神衛生上無負荷7.7KVにしましたが、Outが少し下がるだけで、無負荷
でも真空管の規格に近づきました、高さに指定があるため、ラックが今までは、アイデアル社、今回は
タカチ電機工業と変更しています。

　スペックは、In120Wで7-14MHzOut9KW、18.21MHzOut7KW、28MHz6KWです、Outの違いは、
BandでIn.ZpをRLで切替変更しています、今回のAmpも定格7KWPEPですので、控えめな使用をお願い
します、間違ってもAntに接続など行わないで下さい、電波法違反となるようです。

　

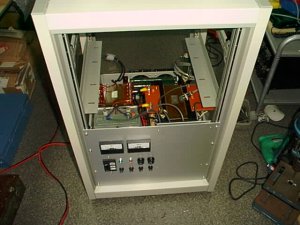

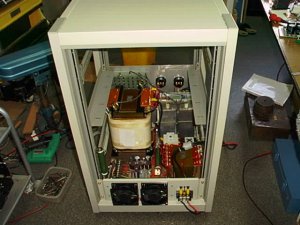

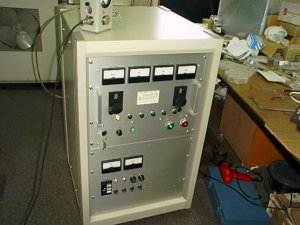

完成したAmpラックと取っ手が変更になってます	完成した電源部	高圧トランスは、10KVA

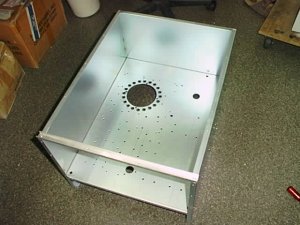

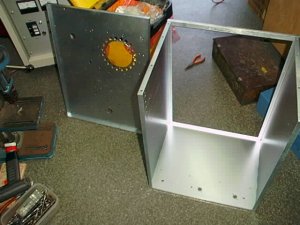

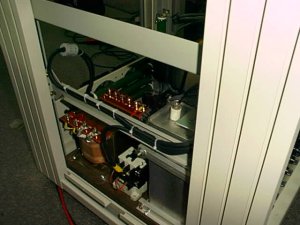

側面から覗きました	RFデッキの製作です	シャーシの穴開け完了

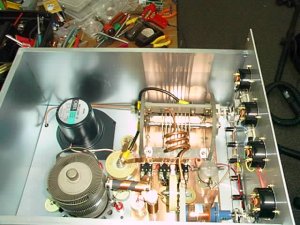

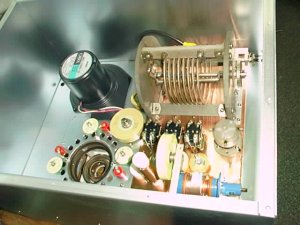

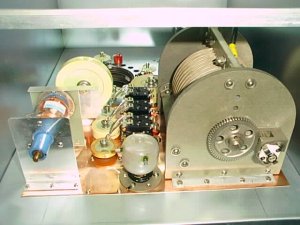

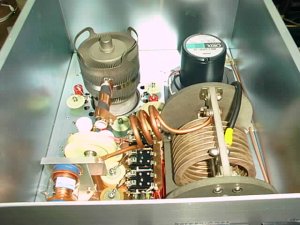

部品を全て取り付けました	お気に入りのバリL	真空管ソケット周りは、SGパスコン

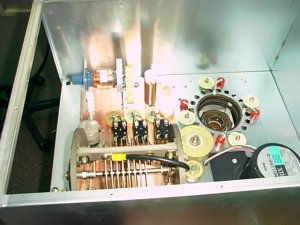

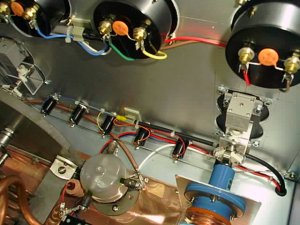

配線が終わりました	メーター裏、VRLはRE6B	4CX-5000RはNECです

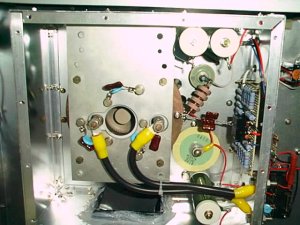

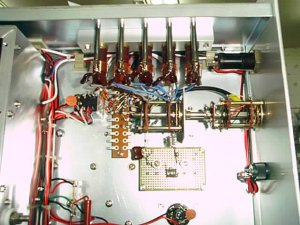

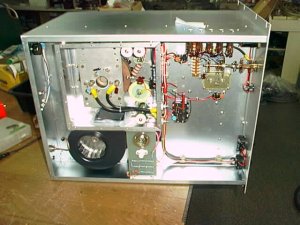

RFデッキのうら完成しています	入力同調回路、ロータリーSWで切替	立っているホーロー抵抗SG用合計6KΩ

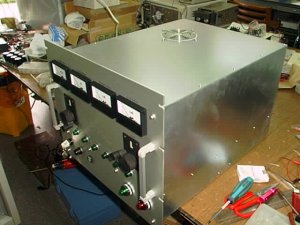

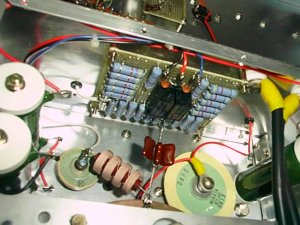

In.Zpを決める抵抗基板と、CG.SGパスコン	完成したRFデッキ	前回より100mm短い

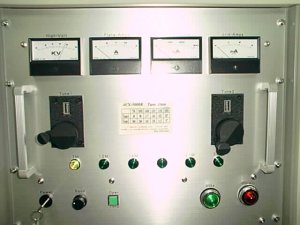

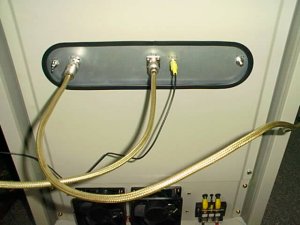

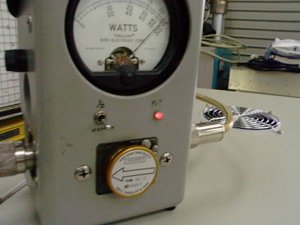

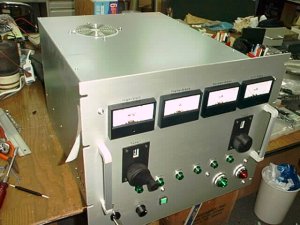

簡単な背面	RFデッキのパネル面	10000H、10KWにチョット足りない
