4CX-5000R/1.8-28MHzプリセットAmp
                                                                                                2014Sep24
 下記のAmp数量5台限定で2014年末より製作の予定です、宜しければ注文お待ちします。

 スペックは14MHz以下はドライブ200W弱で、フルパワー18MHz以上は入力Zpを段階的に下げ安定動作やバリL等の耐久性を考えて
 8-5KW程度にパワーセーブします、勿論Antには接続できません、Dummyでの動作確認になります。

  コントローラーには、FWD.10KW/REF.1KWメーターを単独に内蔵しています、動作はPEP仕様ですので、最大値が分かりやすいです、
この回路を使用して、反射電力が500W程度になると保護回路が働いて、Ampがスルーになります。

  Bandトラッキングは、殆どのメーカーに対応出来ますので、クイックQSYが可能です、ヒューマンエラーによるBand違いによる、Ampトラブル
 も回避出来ます。

  外部でのAnt切替制御も内蔵していますので、オプションのAnt切替器を使用すれば、コントローラーでBand毎に最大6回路任意に切り替え
 ることができます。

  現在の私の製作Ampでは自信の作品です、同じような製品も相当数出荷していますので、完全に安定期に入っています、一部の部品では
 コストダウンや入手困難の為、真空管やバキュームコンデンサーは、Usedを使用しています。

  単相電源の仕様でもお請けしますが、レギュレーションにもよりますがOutが20%低くなる事も十分考えられます、価格は25,000円程安くで
きます

  価格は、税別1,397,000円、オプションのAnt切替器は税別100,000円、送料は通常便ですと15,000円前後、設置場所までの搬入ですと、
SGムービング(旧佐川引越センター)35,000円前後必要になります

 参考までに見積書添付しています

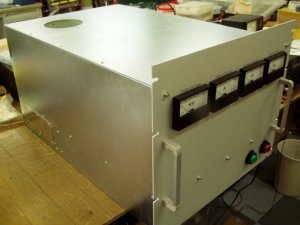

完成したRFデッキ

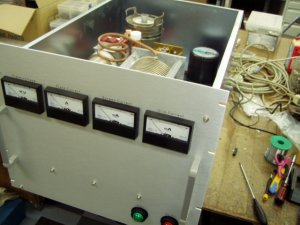

中を覗いてみましょう

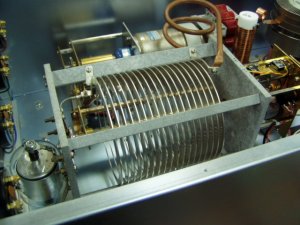

特注の大型バリL

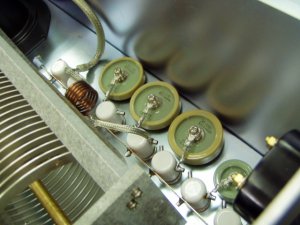

Load用のコンデンサー群

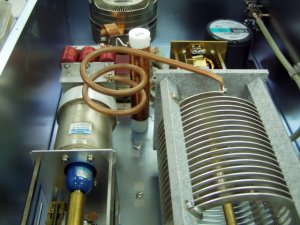

VVC500PF/15KV、バリL26μH

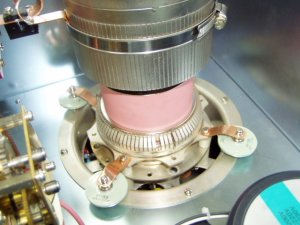

重要なSGパスコン、ケチると失敗する

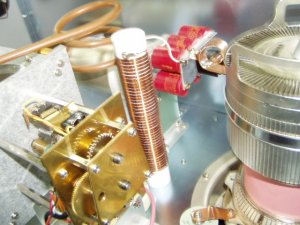

新開発の?PLATE.RFC

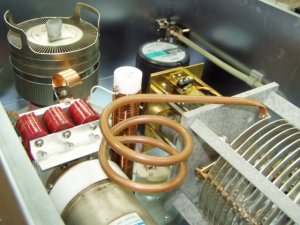

28MHz用外部コイル
FWD/REF大電力感知回路
裏も覗いてみましょう

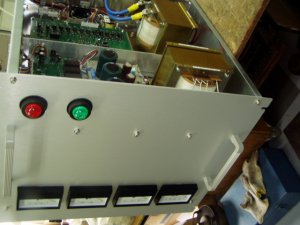

全体の部品配置

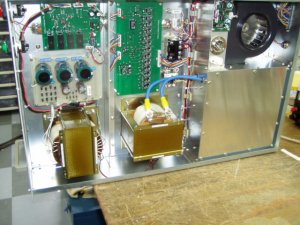

左からサーボAmp、SG.CG電源基板、のトランス

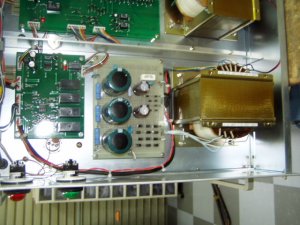

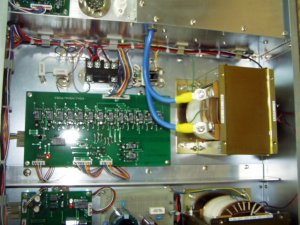

送信停止マトリクス基板とヒータートランス

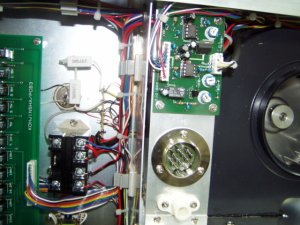

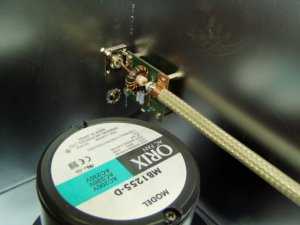

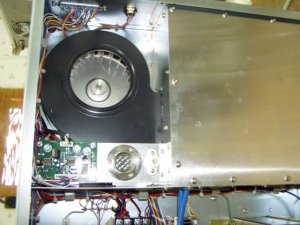

MB1255-DとファイナルBOX
電源部との連絡用12PメタコンとPEP基板

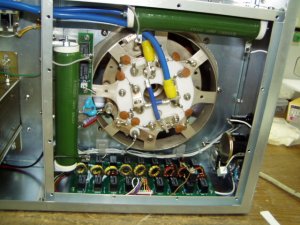

ファイナルBOXの中身

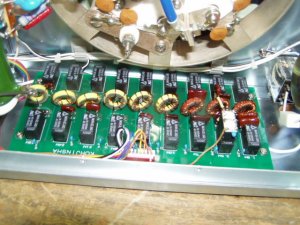

入力同調回路
RLの下に見えるのは、無誘導抵抗5個

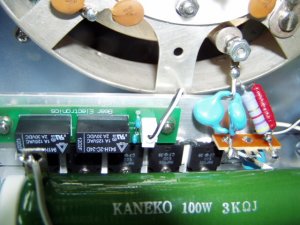

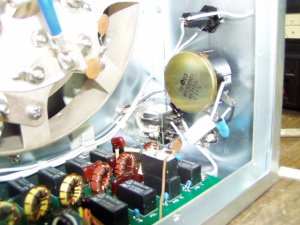

大きめのBiasボリウム

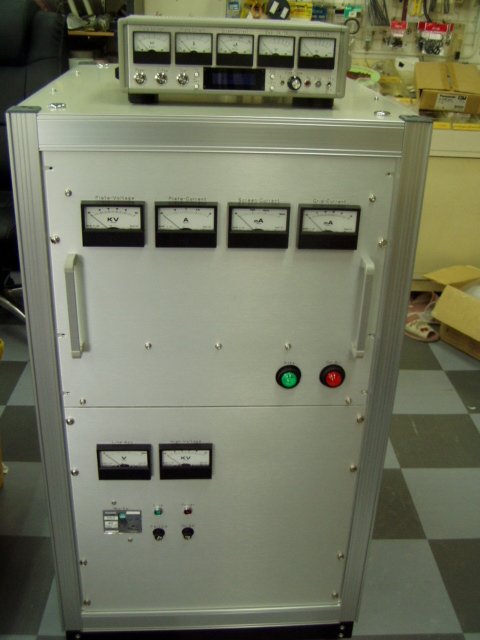

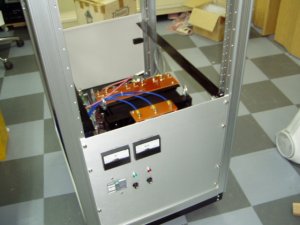

完成した本体電源部

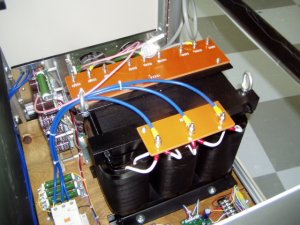

高圧トランスは、3相10KVA

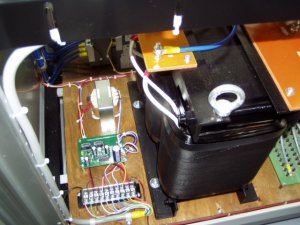

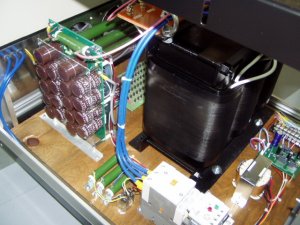

リップルフィルターとサーマル付き電磁開閉器
RFデッキ部に行く中継端子板

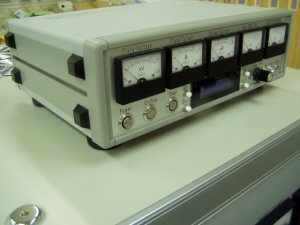

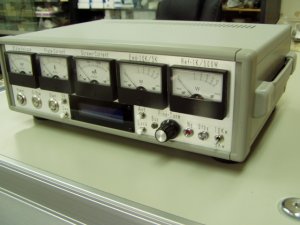

今年から小型のコントローラーになりました
SWも良い感じ

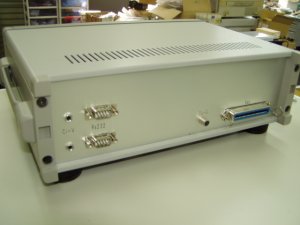

背面にはBandトラッキング用の232とCI-V

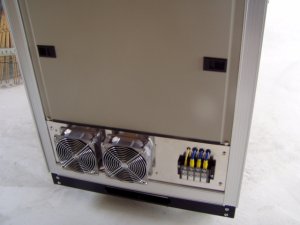

一次側電源引き込みは端子台です


バキュームリレー使用で高耐入力仕様のAnt切替器製作しました。

 ケースは、タカチ電機のKCS100-70-298LSSです、コネクターはテフロン仕様のM型、バキュームRLはVC-2で製作しました。

 ポイントはComを連結する銅板です、この幅で残留SWRを下げますので補正用のコンデンサーを使用せず144MHzまで1:1.2とFBな特性になりました。

 各ポジションにLEDの表示を付けていますので、接続している端子が一目瞭然です、連絡用コネクターはMIC7Pを使用しています、上記のAmpや
当社取扱のKL-1にもそのまま使用できます、専用切替器ですのでコントローラーは付属しません。

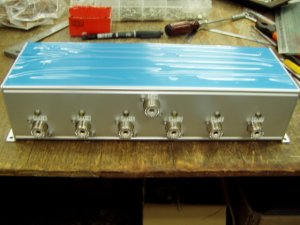

完成した高級6回路Ant切替器

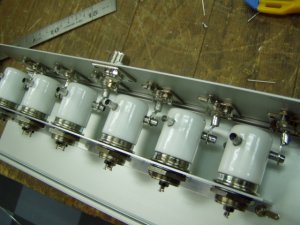

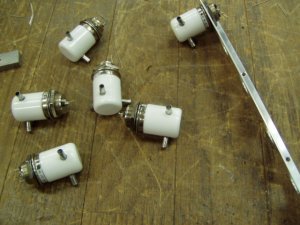

6個共にバキュームRL使用

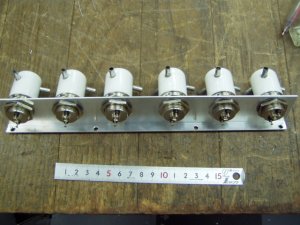

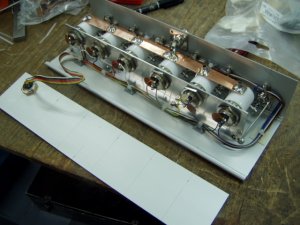

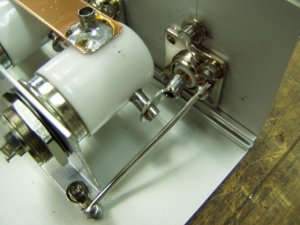

Lアングルに取り付けました

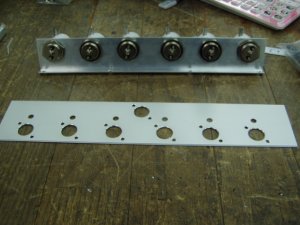

コネクターの取付板加工

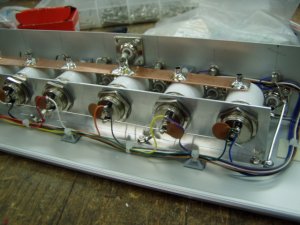

圧着端子で直接コネクターと接続

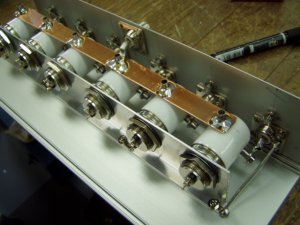

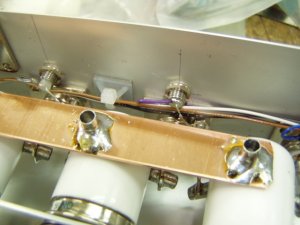

Comは銅板で連結、幅は重要なポイント
コネクター銅板のハンダ付クローズアップ
RLコイルの配線です
表示用LEDです
最終的配線の模様

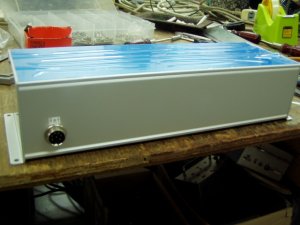

背面には連絡専用MIC7Pコネクター

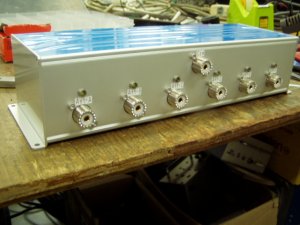

完成しました
