4CX-5000Rで、1.8-14MHzと7-28MHzAmpの製作です。

 過去何度も製作しましたが、HP更新材料が無く、今までの復習としてご覧下さい、簡単に製作しているようですが、
毎回少しずつ変更があり、進化しています、言える事は毎回魂挿入の時間が短くなり、一発での完成度が高くなっ
ています。


7-28MHz、4CX-5000R.Amp

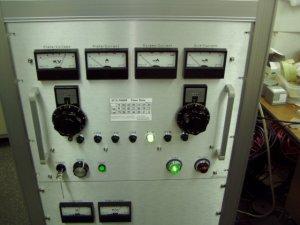

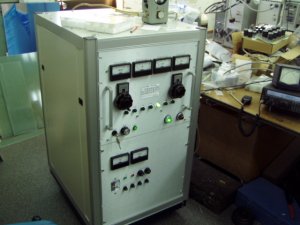

完成したAmp
カウンターダイヤル、持ち込みのため変化

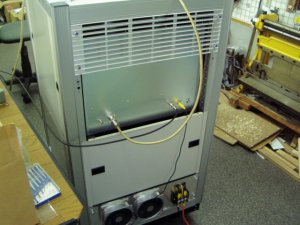

あっさりした背面

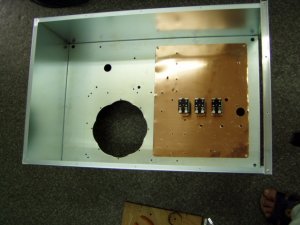

全てはここから始まる
電源部部品を載せました

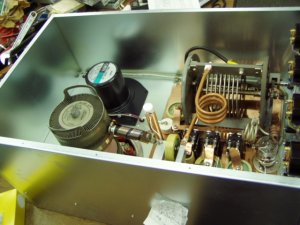

完成したRFデッキ
6μHバリLと100PFVC
大きなコイル28MHz用、小さいのはπL用

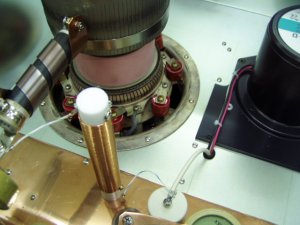

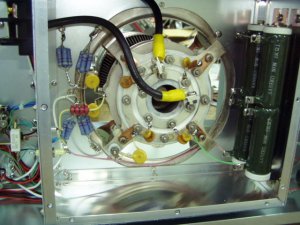

ソケットY309、パスコン交換しました

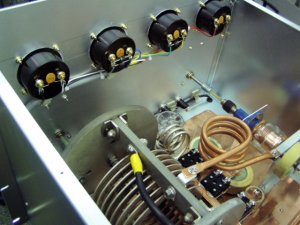

全容です

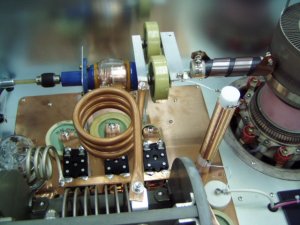

バキュームRL、キロバック新品です

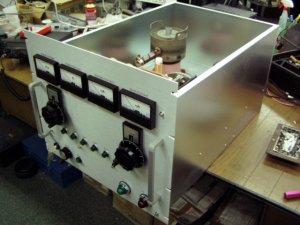

上蓋を付けました

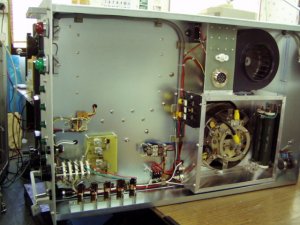

裏から見たデッキ
入力回路、21M以下はπ型です

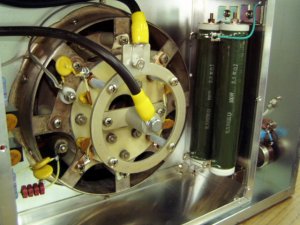

ヤフオクで買ったタイトRL

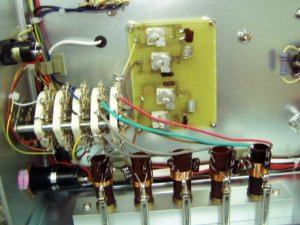

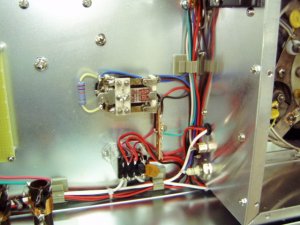

入力Zp切替基板

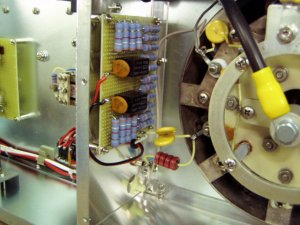

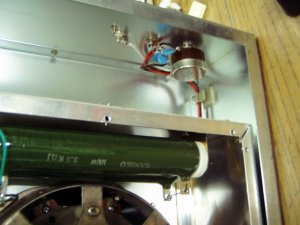

SG抵抗合計7KΩ.200W
Biasボリウム

 24MHzで、Igが急激に流れ、自己発振気味になりました、過去の経験から、SGパスコンと睨み交換しました、ソケットY309には、
500PFが8個付いていました、容量的に24MHzに共振したモノと思われ、全て1200PFに交換しました。



1.8-14MHz 4CX-5000R.Amp

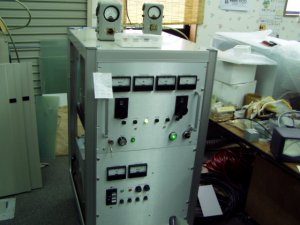

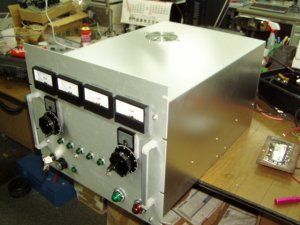

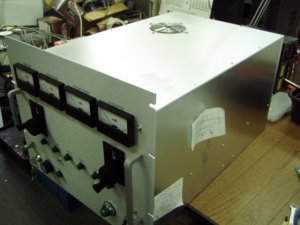

完成したAmp

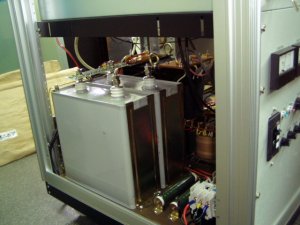

オイルコン持ち込みでした

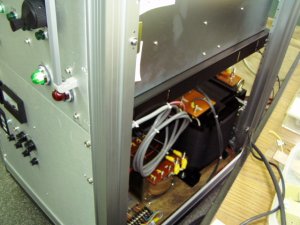

右横です、見れば分かる
エレメントは?

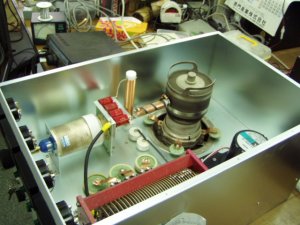

完成したRFデッキ
全体の眺め

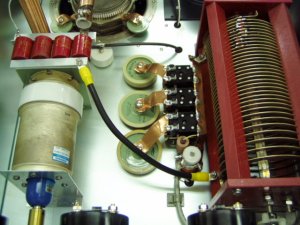

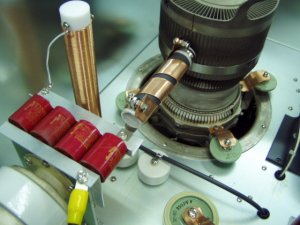

カップリング500PF*4、ヤフオクです

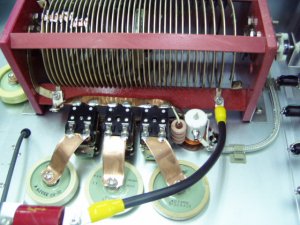

バリLはいつものNebraska
RLはVR-421シーメンス製
Load切替はMM-2オムロン
SGパスコン0.05、3KVです、新品4.8K円でした

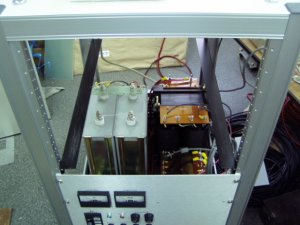

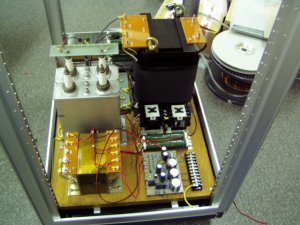

完成した電源部

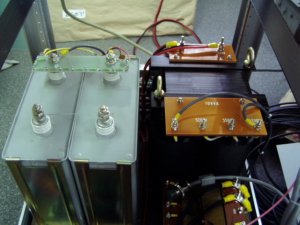

オイルコン直列接続です

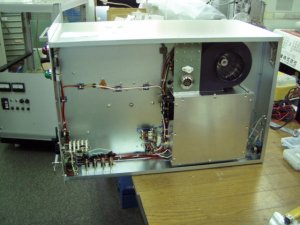

RFデッキの裏です

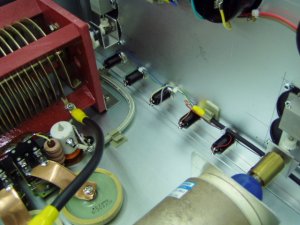

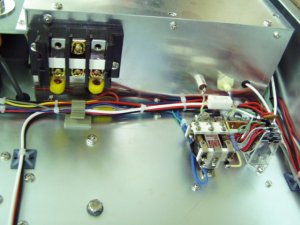

ヒーター端子板、貫通コン、1KV、3KV

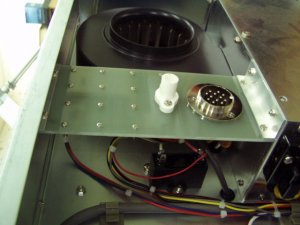

白いのが高圧、12Pメタコン、制御

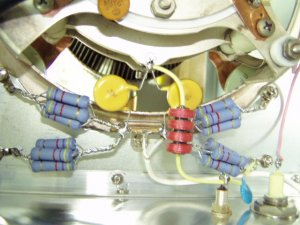

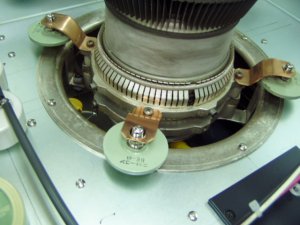

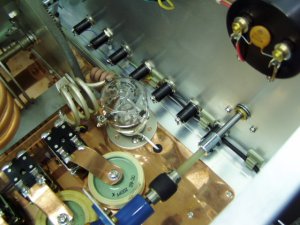

ソケット周りSG合計8KΩ、200W
入力抵抗合計300Ω

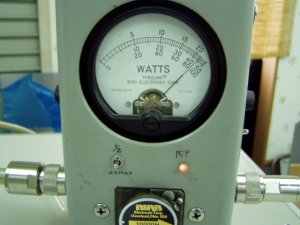

 何も問題が出ず、すんなり動作しました。
