4CX-5000R　3.5-50MHz　Ampの製作

　USERの依頼によりトランス．ケース（１９インチラック）を
持ち込みの物で製作する事になりました。

　当初の考えでは、HF．50MHz別々でRFデッキを２台
製作する予定でしたが、スペース．価格的にも少し無理
があるためRFデッキ１台の中にタンク回路を２個をバキューム
リレーで切替る事にしました。

　Outが3kwクラスで良いとのことでしたので真空管の選択を
迷いましたが、得意の4CX-5000Rを軽めに使用する事に
決めました。

　現在殆ど部品が揃ってきましたので２週間位で完成の予定
です。

　タンク回路の仕様は、
HFPlate側バキュームコンデンサーとコイルは、バリL
．Load側得意の固定コンデンサー
50MHz　Plate側バキュームコンデンサー．固定コイル
Load側バキュームコンデンサーの豪華仕様です。

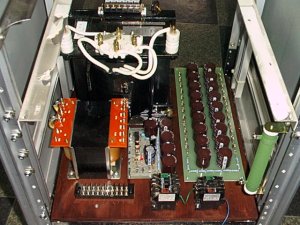

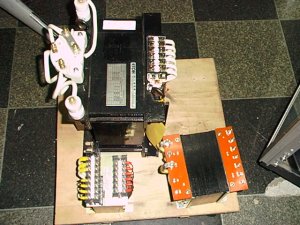

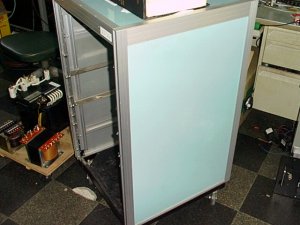

高圧トランスは、6KVA以上ありそうだ	高さ85�p奥行き55�pの19インチラック	電源回路は、現在は完成している

私のデジカメが故障中のため更新が遅れることもありますので宜しく!!
