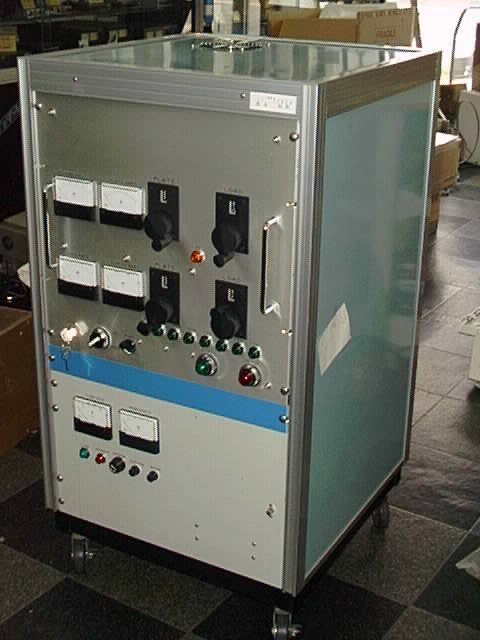

定格
　　　　　周波数　　　　　　　　　　　３．５〜５０MHZ
　　　　　電波型式　　　　　　　　　　SSB.CW.FM.RTTY.SSTV
　　　　　最大励振電力　　　　　　　　100w
　　　　　最大終段入力　　　　　　　　6000wPEP
　　　　　使用送信管　　　　　　　　　4CX-5000R
　　　　　プレート電圧（無負荷）　　　6800V DC　　
　　　　　プレート電圧（負荷）　　　　6000VDC
　　　　　入出力インピーダンス　　　　不平衡50
　　　　　入出力コネクター　　　　　　 MR型　　NR型
　　　　　冷却方式　　　　　　　　　　強制空冷
　　　　　電源　　　　　　　　　　　　AC 200V単相　50/60HZ
　　　　　重量　　　　　　　　　　　　約100Kg

　HFは、3KW　50MHz、2KWです　実測では、プラス20％UPです

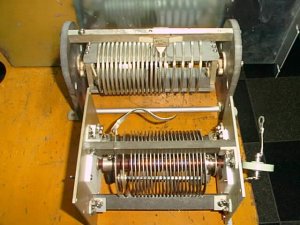

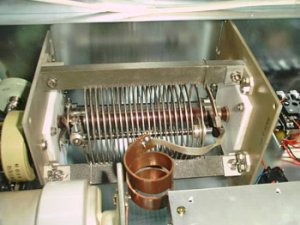

HiBandで3kw持たないバリL	CE-5000Eと同等品に交換しましたこれで安心	上が現在、下以前の物交換大変でした

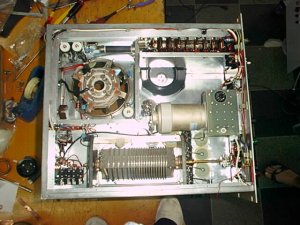

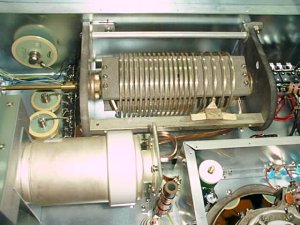

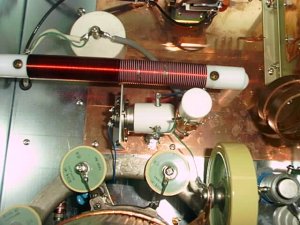

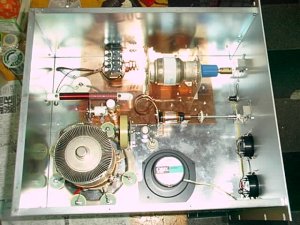

出来上がったRFデッキ底部	出来上がったRFデッキ上部	何とRFC、HF用とVHF用バキュームRLで切替だ

製作者JA6TAYから一言

　今回少し変わったAmpを製作しました3.5-50MBandです、最初RFデッキを２台製作する予定でしたがラックの大きさから見て
少し無理がありそうなので（ラックはUSERの持ち込み）タンク回路２個をバキュームRLで切り換えることを思いつき、この様な２世帯
住宅並の製作になりました。

　今回は、久しぶりに苦労の連続でした最初はバリLでした3KWはOKと言う代物を使用しましたが28MHzでは、発熱が多くFanを付け
ましたが効果は少なく思い切って交換する羽目になりました、入手に手間取りおまけに高さが高く台を切るのに大変苦労しました。

　次は、50MHzですどうしても、SGの暴れが止まらなく結局パスコンは、贅沢ですが全てディスクセラミックコンデンサーを使用しました
安定度は、抜群でSGもおとなしくなり借りてきた猫のようですSGパスコンも電流容量が必要ということを認識させられました。

　PlateRFCもどうしてもHFとの共用は無理と悟りました、バキュームRLで切り換える事を決断しました。最初HF用のRFCをショートしま
したが専用のRFCと比べてOUTが極端に少なく、ショートした部分で50MHZ付近に共振してRFCに強烈な発熱がありタップを替えて
みてもさほど変化無く、結局RFCを２本使ってHFとVHFを切り換えました、お陰で28MHzの能率も上がり大変FBな結果となりました。

　他にも色んなトラブルが起こりましたが培った技術でクリアー出来ましたが、Bandが多いといつもながら思わぬトラブルに直面します。
