今回4CX-5000RプリセットAmpの完成です

 今までの培った技術と経験で製作します
今回、モーター.ギヤメカなどいつでも入手できる物で製作しました。

周波数は、3.5-28MHzです、Outは、5KW以上です。

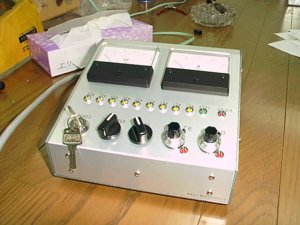

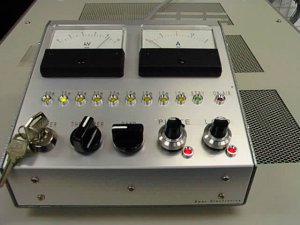

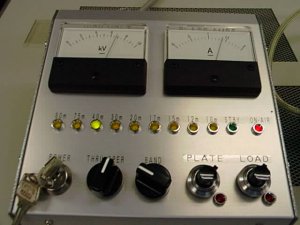

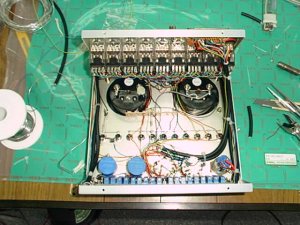

Newコントローラー

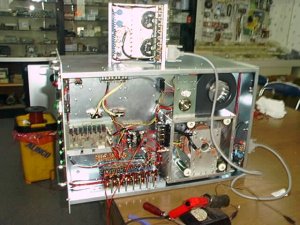

全体の裏

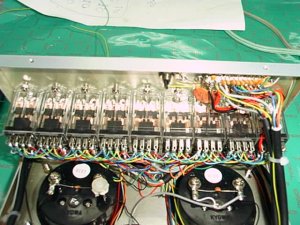

プリセット用RL

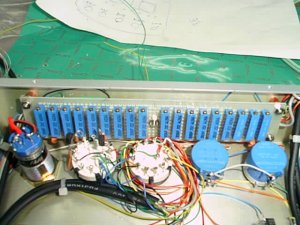

プリセット用多回転ボリウム

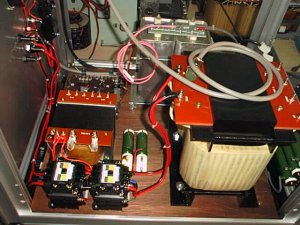

高圧トランス10KVA

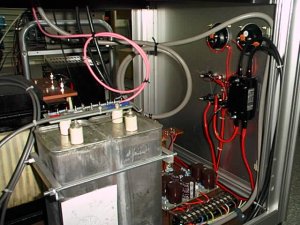

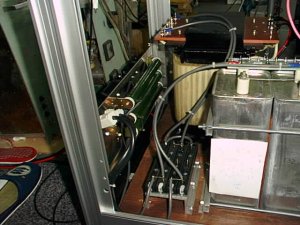

オイルコン32μFX2
高圧ブリーダー70kΩ200WX3

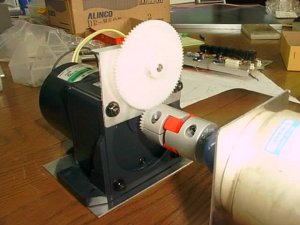

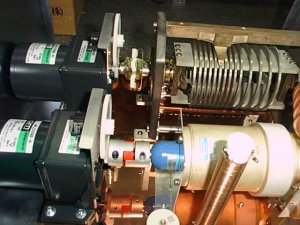

ギヤメカとカップリング
RFデッキの部品付けました
奥がバリL11μH 手前VVC15KV500PF

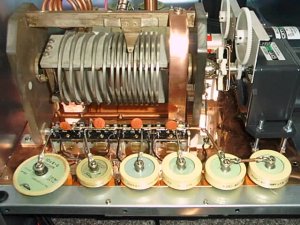

Load用コンデンサー

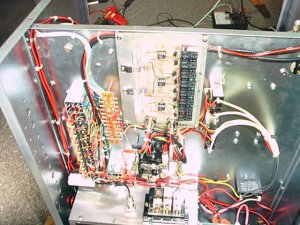

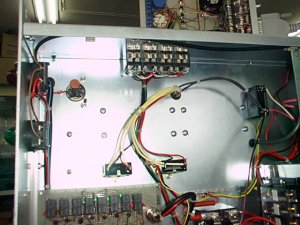

裏部品付けました

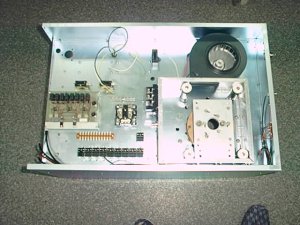

左のRLは入力切替とサーボ基板

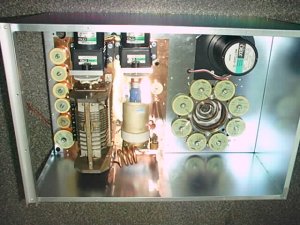

RFデッキの上と下
入力同調の調整中
4個並んでいるのが追加したモーターRL

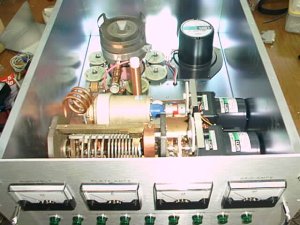

タンク回路調整中

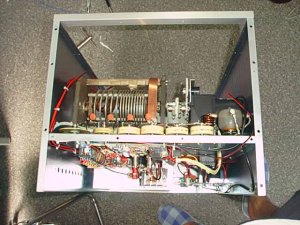

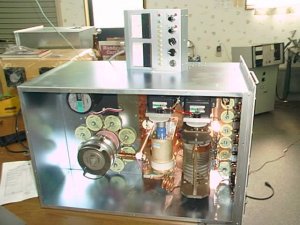

完成しましたRFデッキ

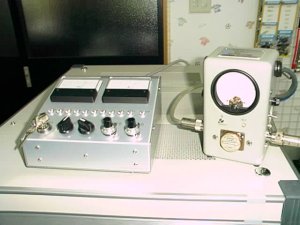

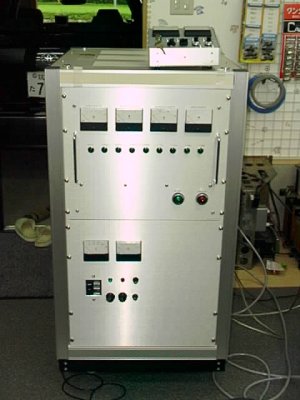

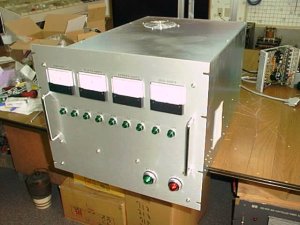

上蓋を付けて出来上がり
今から魂を入れます
5KWのエレメントですみません

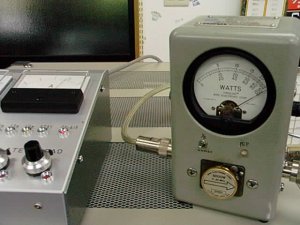

5KW時HV7.000v Ip1.5A
スタンバイ時赤いランプはモーター作動

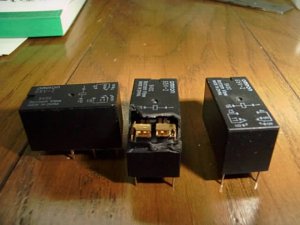

接点がいかれたRL

製作者から一言

 今回3度目のプリセットAmpの製作でした、ギヤメカなどJAで特注しましたので、これからもこの手のAmpはいつでも製作可能です。
 トラブルは、モーターが大きすぎたのか、RLが今までと違うのか分かりませんがモーターコントロール用のRLがすぐに溶着してしま
いましたお陰でモーターが止まらず高価なバリLを壊してしまいました、対策は途中に大きめのRLを入れてました。
 Outは、5KW以上でますがHiBandでのバリLの発熱が大きく24.28MHzはIn.Zpを下げて100Wでも3KW以上でないようにしました
このバリLはCE-5000と同じ物ですが、HiBandでは苦しいようです、しかしこれ以上はスペースや入手関係で難しい所です。
 今回In.Zpは、Low.Band300ΩHi.Band170Ω SG電圧は1.150V CGは-300V HV7.500Vでアイドリング電流は、400mAでした。
