4CX-5000R,1.8-10MHz少し進化したプリセットAmp　　　　　　　2004 jun 23

今回も5000Rを使用して1.8-10MHzプリセットAmp製作しました。

　エキサイターがYaesu製ですので、BandDataや、PTTラインを1本のケーブルで繋ぐ事が出来大変スマートになりました、
勿論、手動でBand切り替えできますので、他のRigでもOKです。

　最近よく使用するバリLは、

http://www.surplussales.com/Antennas/TransVarInductor.html
で販売しているモノで、RI-40$245で何時でも購入できます、但し耐久力は、低いBandで5KWCW程度ですが
将来交換の事を考えると、簡単に手に入るモノの方が、安心です。

　今回高圧トランスは、乾式3相用で巻きました、10KVA連続規格ですので、重量が90kgもあり、動かすのが
大変でした。

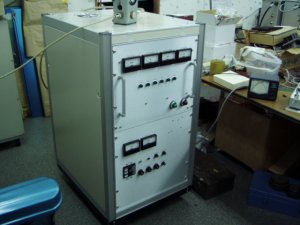

完成した4CX-5000RプリセットAmp

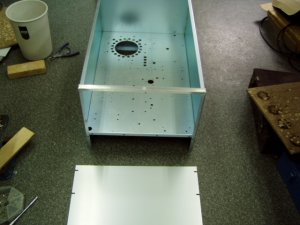

RFデッキの加工です

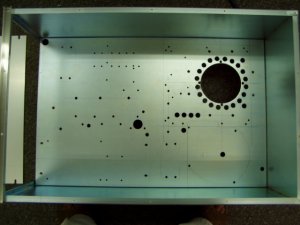

間違えずに穴開けました

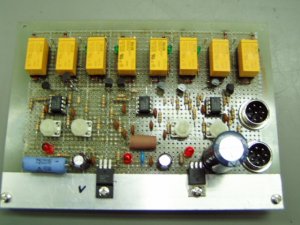

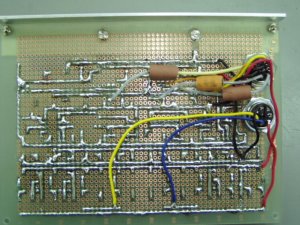

サーボAmp
みの虫みたいのが、RFCです、回り込み知らず

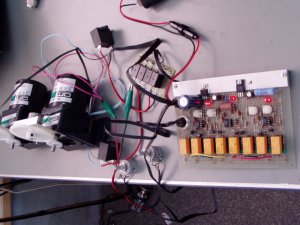

モーター繋いでテスト中です

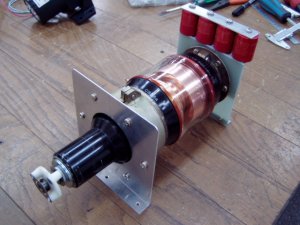

700PFのVVC、取付台の加工

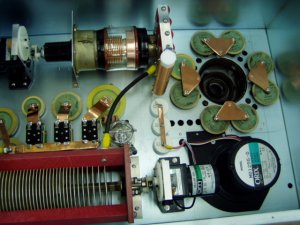

上から見たRFデッキ

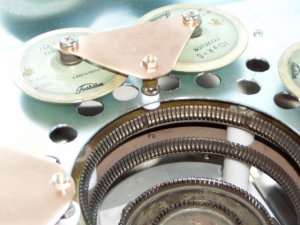

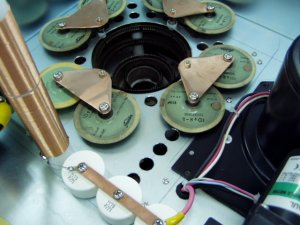

SGパスコン1000PF、8個取付





格好良く銅板使用

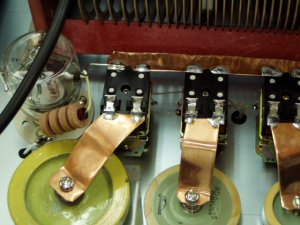

Load用コンデンサー切り替え

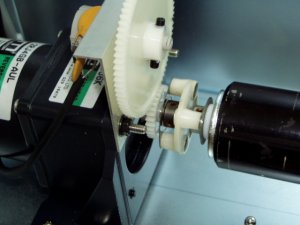

モーターとVVCの繋ぎ

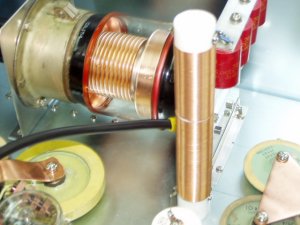

誇らしげに立っているのがPlateRFC

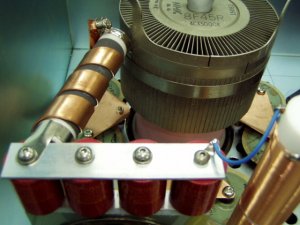

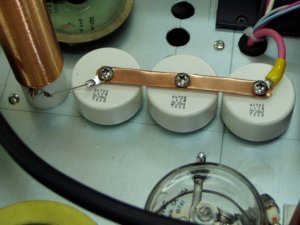

PlateRFC用パスコン1400PF、3個

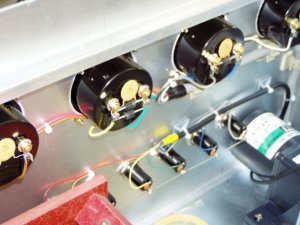

メーター回りの配線

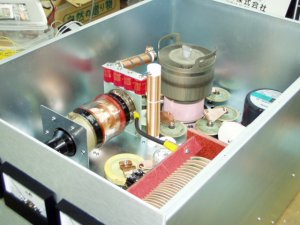

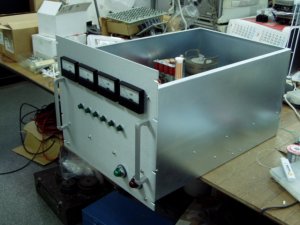

完成したRFデッキ
真空管挿入しました

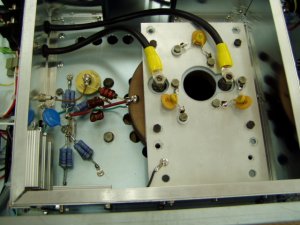

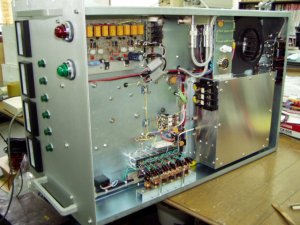

RFデッキの裏です





基板に載っているのが、高圧ピックアップ抵抗

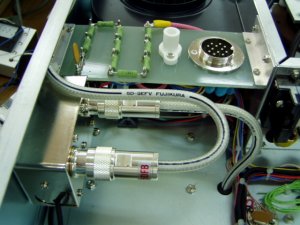

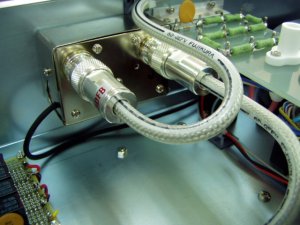

SWR/POWER感知器、W510使用です。
サーボAmpSet状態フェライトコア入り





真空管ソケット部、In.Zp300Ωです

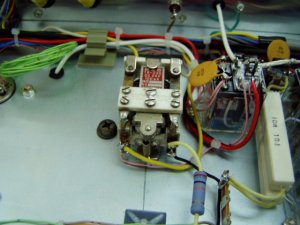

手に入りにくいタイトRL、ヤフオクです

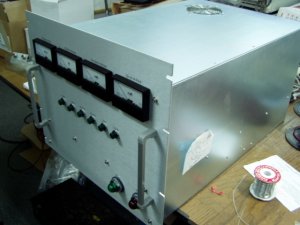

上蓋を付けました





背面には、Band毎、ANT端子

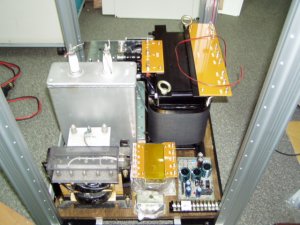

電源部、部品を並べてみました

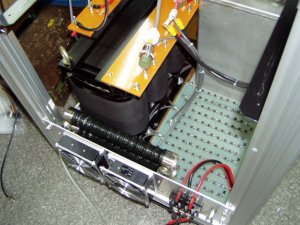

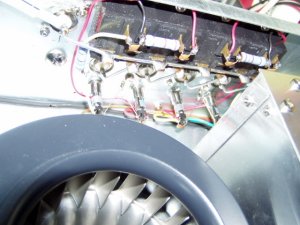

ファンの裏にあるのが、ブリーダー

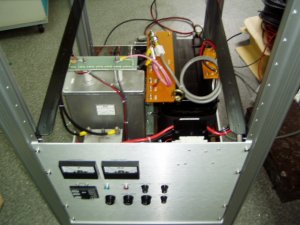

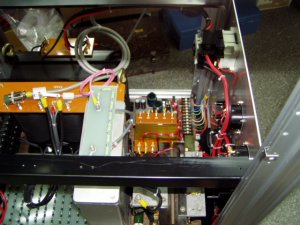

配線しましたよ
トランスは、3相10KVAです

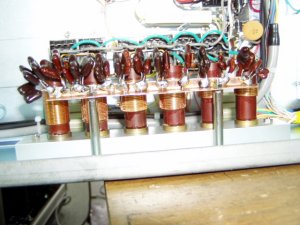

入力同調回路





真空管部クローズアップ

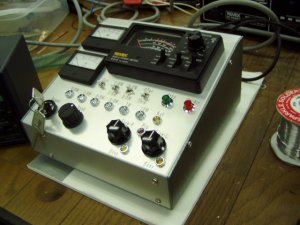

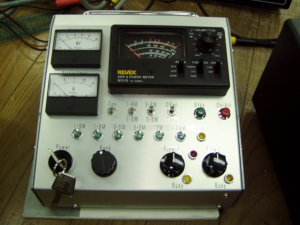

コントローラー

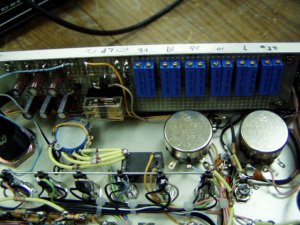

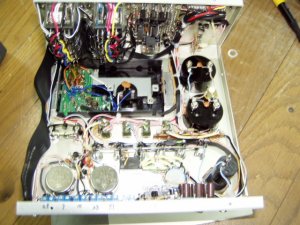

中の配線です、複雑ですよ

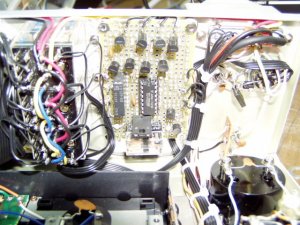

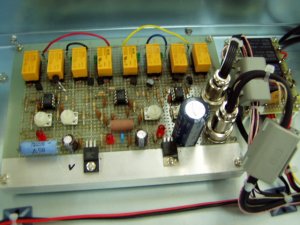

BandData用基板
プリセット用多回転ボリウム
性能の良いAnt切替RL、430では無理です





別な角度からのコントローラー

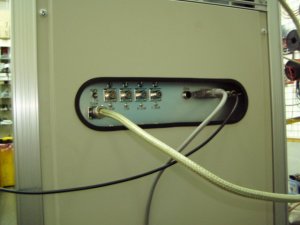

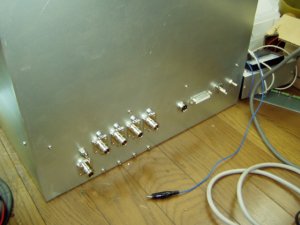

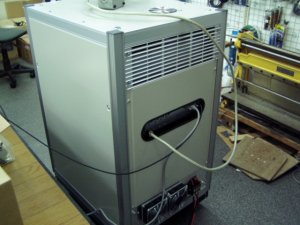

本体の背面です
現在繋いでるのがテスト用共通端子
