またまたプリセットのAMPを
    製作することになりました!!

今回の食材はこれだ

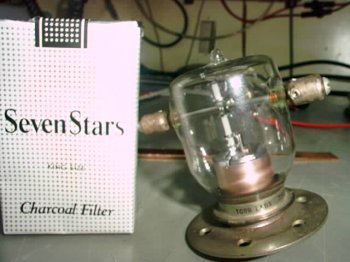

バキュウムコンデンサー 1000PF 5kv
                500PF 15kv
バリL        220PFで3.5MHzに同調

仕様
 真空管 得意の   4CX-5000R
 周波数        3.5-28MHz
 Out Power     推定 10kw
 ドライブ電力      200w
 電源         単相200v

問題点
 今回の回転部のピックアップ部がポテンションメーターでなく普通のスライドボリウム
なので完全な精度が望めませんのでBANDが変わるときある程度Fine Tune を触る
ことになりそうです。
 今回特に目新しい事は特に有りませんが5000Rを目一杯動作させ10kwの世界に
挑戦したいと思います。

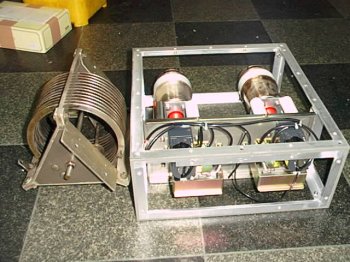

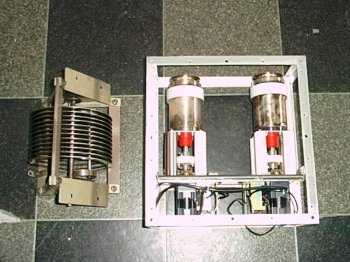

左からバリL 1000pf 5kv  500pf 15kv

 この部品はUSERの持ち込みです

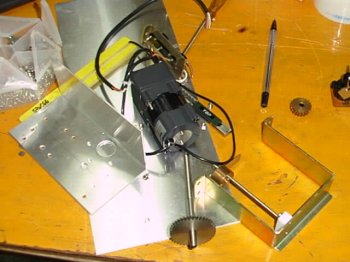

バリL用の回転部がバラ出来たので取り付け
部を製作しました

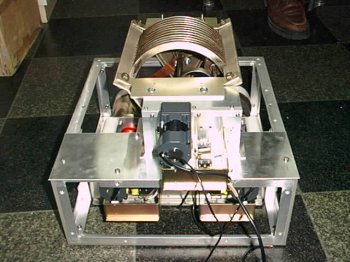

どうですバリLと回転部分が上手くつながった
でしょう大変苦労しました

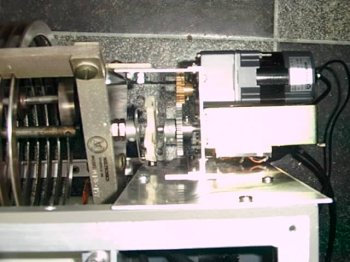

複雑で大変分かり難いメカとの接続部

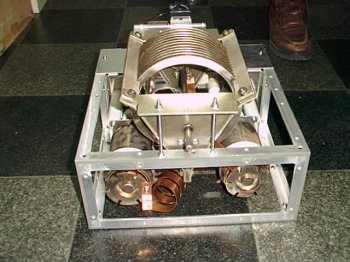

裏から見たところ小さいコイルは28MHz

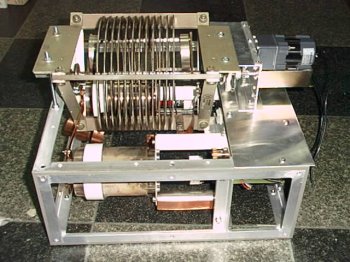

上手いことバリコン部とコイルが合体しました

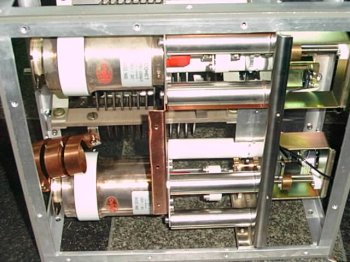

左がPlate Vc  右が Load Vc

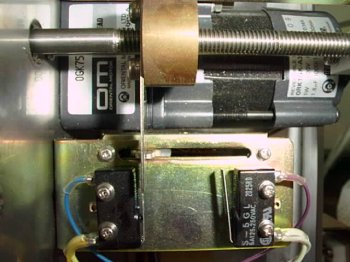

これが問題のピックアップ部

今回使うバキームリレー



 現在タンク回路のLCネットワークの製作が一応終了しましたがケースの全体の高さが380oしかなくシャーシ上部
のクリアランスが300o以下ですのでバリLの納め方に大変苦労をしました。(現在高さ280o)
 まだケースが来ていませんが完成予定は2月一杯には終わらせます。

遅れていますがここまで出来ました
