今回は、7F71R、7-28MHzです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　20006.Jan05

　7F71R研究用ではなく実践機として、7-28MHz.Amp製作しました、今回は負荷時でもPlate電圧5KVをキープしまし
たので、Igが流れることなく、Out5kw確認しました。

　バリLも、お気に入りのモノを使用していますので、28MHzにおいても、安心して使用できます、Hi.Bandを主力にさ
れる方は、Bandを欲張らず、この様な構成をお勧めします。

　手違いで写真が少なく申し訳ありません。

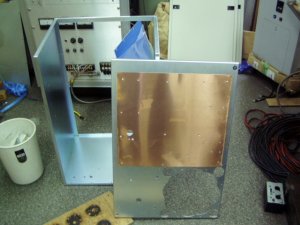

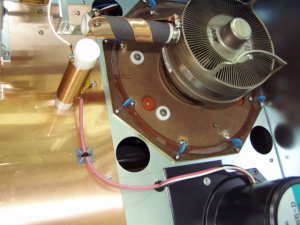

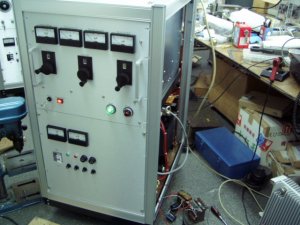

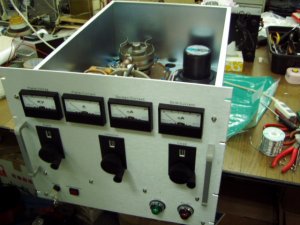

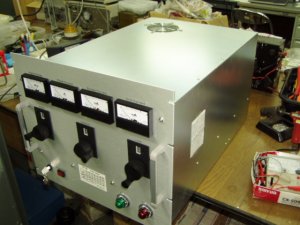

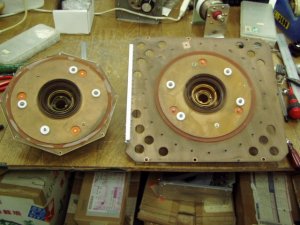

完成した7F71R、7-28MHzAmp	シャーシ加工、おまじないの銅板敷きました	ソケットをこの様に切りました

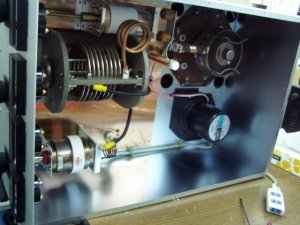

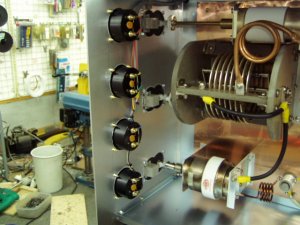

RFデッキ完成です	Plate.vc100PF、バリL6μ、Load1000PF	メーターも裏です

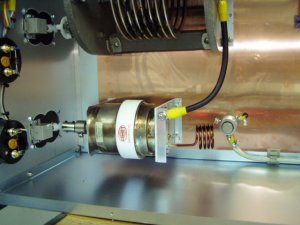

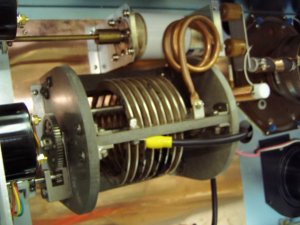

銅パイプは、28MHz用です	Hi.Band対しては、πLでしょう	パスコンを気持ちだけ追加しました

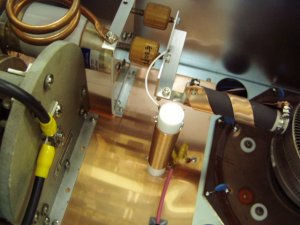

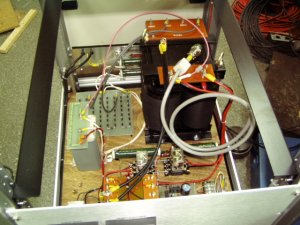

カップリングコンデンサとパラ止め	電源の全容	オイルコン7.5KV、16μ

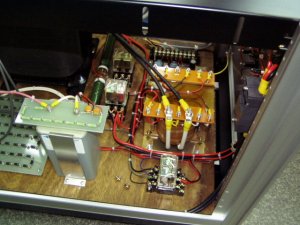

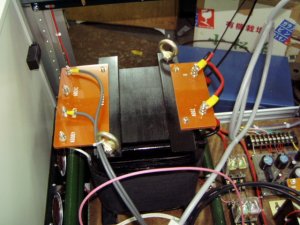

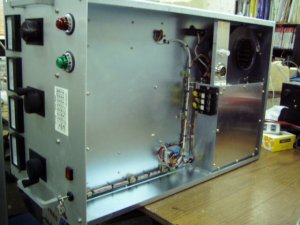

高圧トランス10KVAと余裕です	完成後のRFデッキ	まとまっている裏側です
