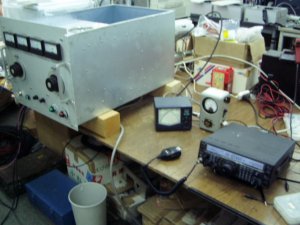

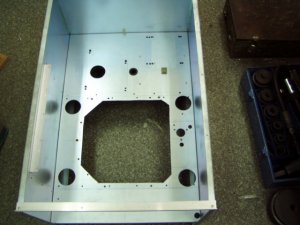

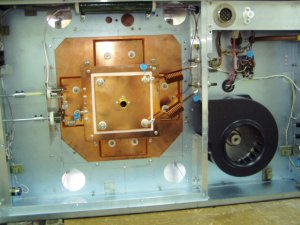

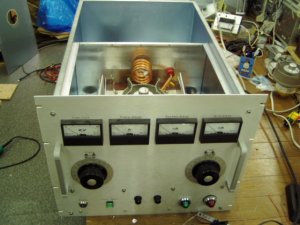

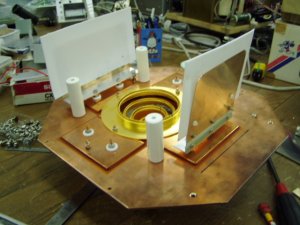

完成したRFデッキ | 大きな穴を開けました | ソケットの上に共振部の製作です |
 |  |  |

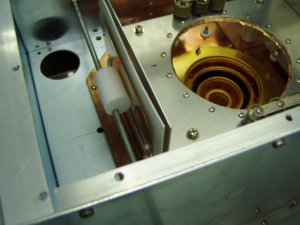

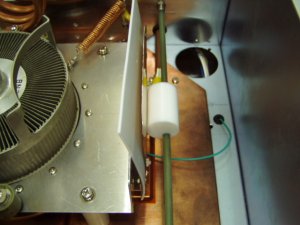

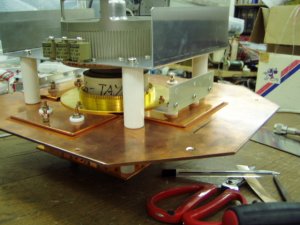

フラッパを付ける金具です | 左Plate.Tune、Out.Tune | テフロンカムでPlateC調整 |
 |  |  |

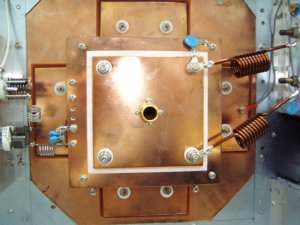

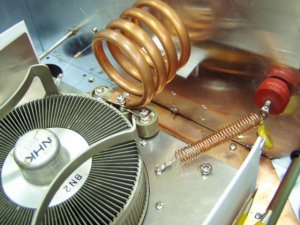

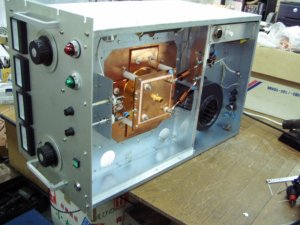

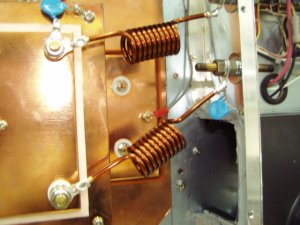

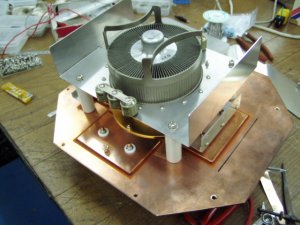

こんな感じです | カップリングCは100PF7.5KV×3×2 | 左右のコイル50φ4T |
 |  |  |

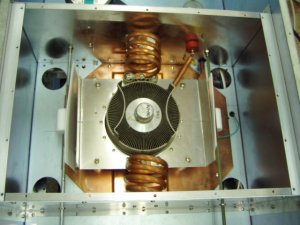

Outピックアップこれもテフロンカム | バキュームRL、RE6B | シールド板を外して内部確認 |
 |  |  |

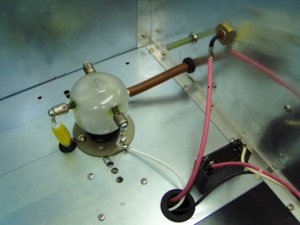

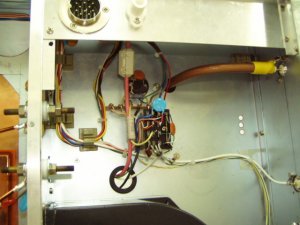

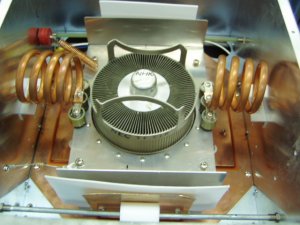

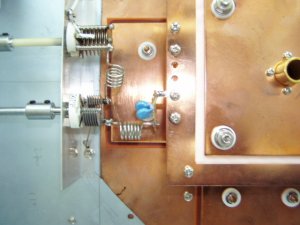

ソケット周りSG抵抗は3.5KΩ | 入力同調回路 | ヒーターRFC、3.2mmで巻きました |
 |  |  |

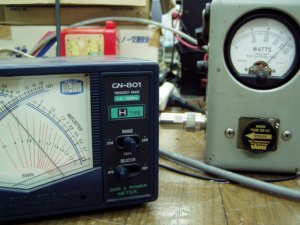

実にあっさりしています | Outは8Dクラステフロン同軸 | in100WでOut4KW強 |
 |  |  |

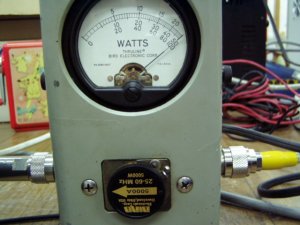

In120WでOut4.5KW | In140WでOut5KW、SWR少し高いが後で調整 | 5000Aエレメント、5KWの証明 |
 |  |  |

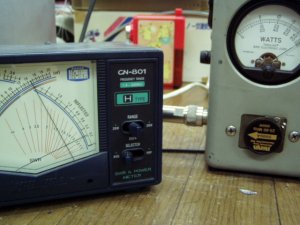

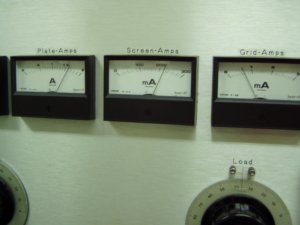

測定風景 | アイドリング時 IP0.5A、SGブリーダ180mA | 5KW時Ip1.6A、SG220mA、CG少し流して0.7mA |
