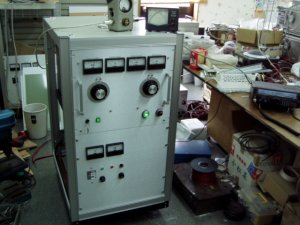

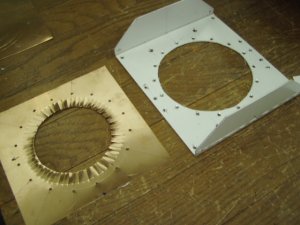

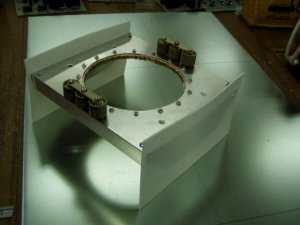

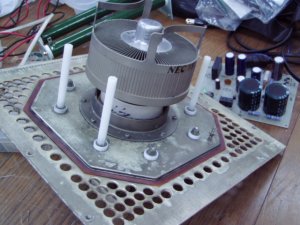

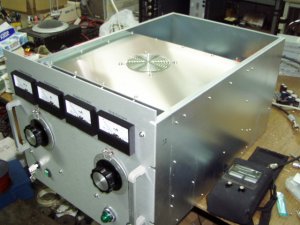

完成した7F71R/6m | 今回のソケットは、NECのようです | Plateソケットの製作中 |
 |  |  |

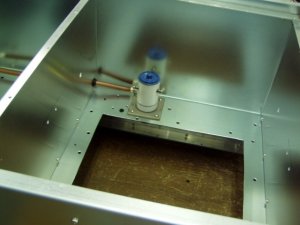

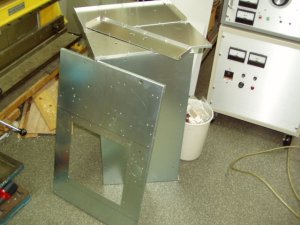

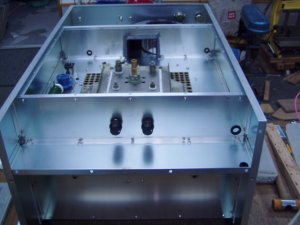

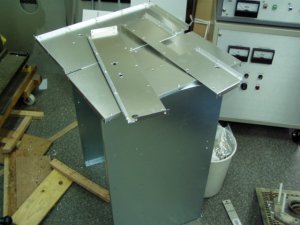

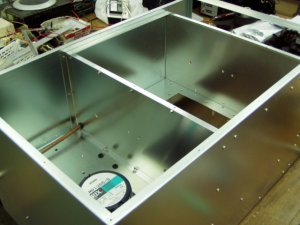

完成しました、パスコン100PF/7.5KV合計6個 | 各アルミ加工面倒な作業 | メインシャーシは、四角い穴 |
 |  |  |

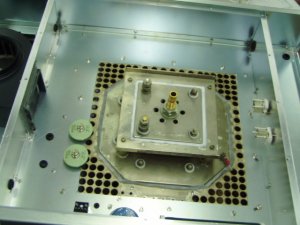

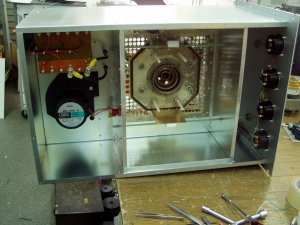

部品など付けてゆきます | Ant.RLは、RF-10B | ソケット付けました |
 |  |  |

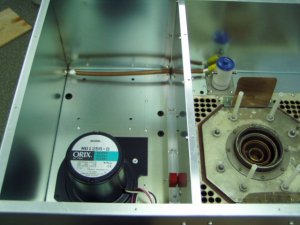

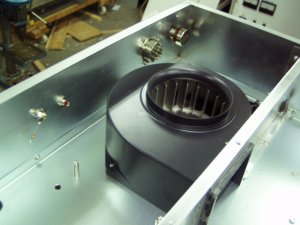

ヒーターパスコン、0.005/3KV | MB1255-D | Antケーブルは、8Dテフロン同軸 |
 |  |  |

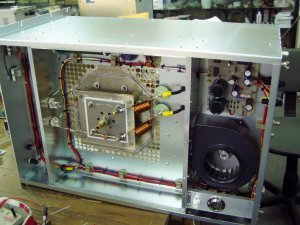

低圧トランスは、RFデッキに内蔵しました | 配線終了 | 簡単な入力同調回路、SWRベタ落ち50PF |
 |  |  |

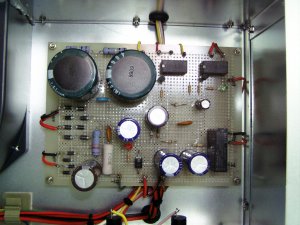

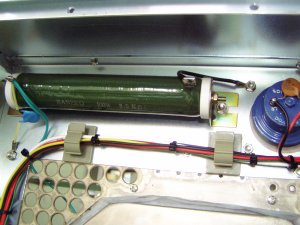

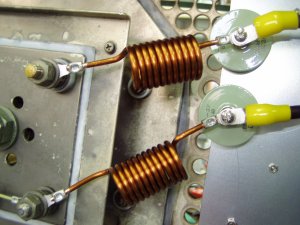

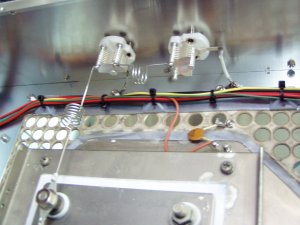

SGブリーダは、3.5K | ヒーターRFCとパスコン関係 | 低圧制御基板 |
 |  |  |

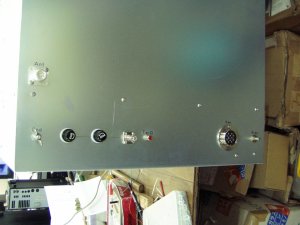

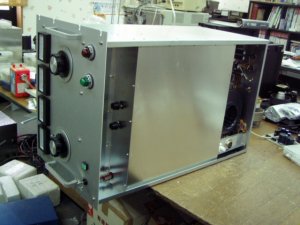

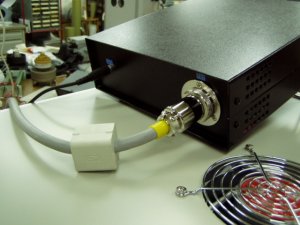

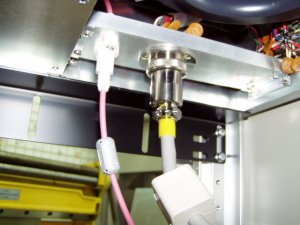

高圧プラグと、電源の連絡コネクタ | 背面です | RF部完成です |
 |  |  |

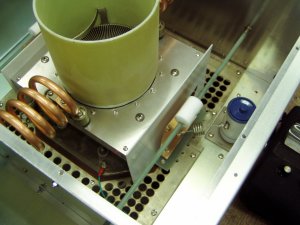

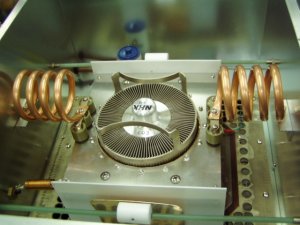

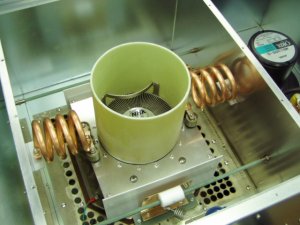

ガラエポチムニーは、載せているだけ | 銅パイプは8mm50φ4T | 左右バランス良くコイルを巻くこと |
 |  |  |

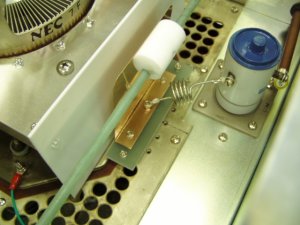

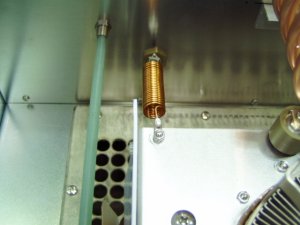

PLATE.RFC適当です | カム機構と、Outピックアップ | 完成した、RFデッキ |
 |  |  |

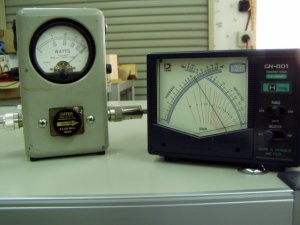

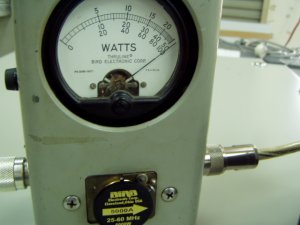

シールドBOXに蓋をしました | エレメントは5000A、CN-801は200Wレンジ | まぁーいつもこの感じ |
 |  |  |

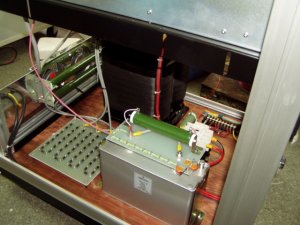

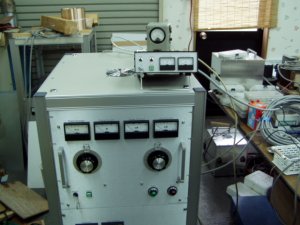

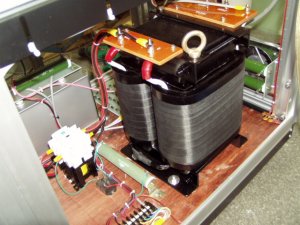

高圧トランスは単相10KVA | オイルコンは、18μF/6.5KV | 遠隔装置付き |
 |  |  |

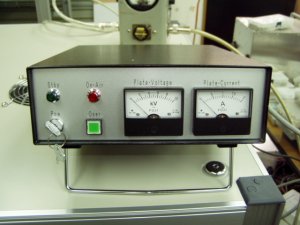

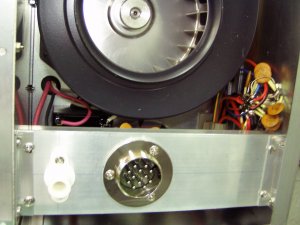

メーターは、EP.IPです | 12Pメタルコネクタ | RFデッキとの繋ぎは、2本だけ |
