7F71Rを使用して、究極の2mAmp製作しました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2006.Aug.18

　7F71Rを、2mで限界に近い動作を確認しました、目標はOut5KWです、製作は1ヶ月ほど前に完成していました、
Birdエレメント、5000Cがなく、2500Cや10000Bで大凡の値を確認していましたが、正確な値が知りたく、注文中の
5000Cを待っていました、Birdでも通常在庫でなく、入手に2ヶ月ほど掛かりました、5000Cが到着しましたので、久し
ぶりにHPの更新になりました。

　このAmp、Ant給電は、2線式を使用しますので、本体自体にAnt切替回路は内蔵していません、Out共振回路は
W6POタイプですが、同調板やOut取り出しは、独自の方法です、動作はG.Gです。

　以前製作した、7F71R.6mも一緒に内蔵しました、2階建ての19インチラックAmpです、電源も共有できるように、
高圧切替RLや、ヒータートランスは2個使用しています、高圧電源も2波同時発射できるように、3相10KVAと大型
なモノになっています。

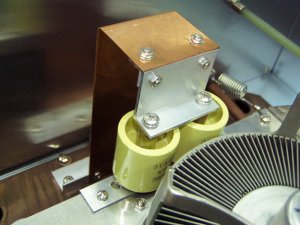

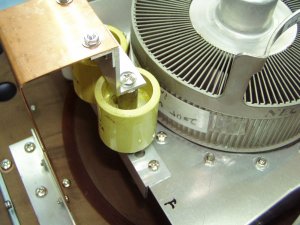

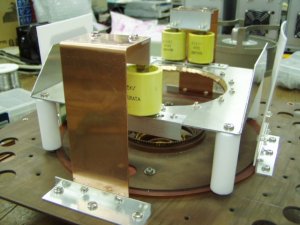

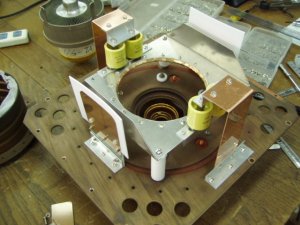

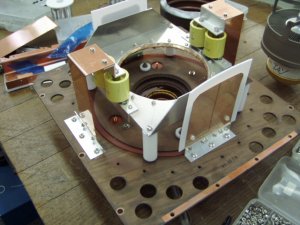

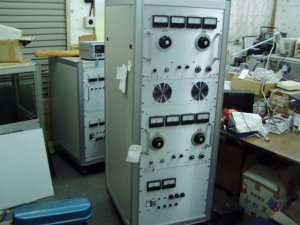

完成した7F71R.6m.2m、2階建てAmp	ソケットの上で、重要な共振回路製作	カップリングは、200PF、7.5KV全部で4個

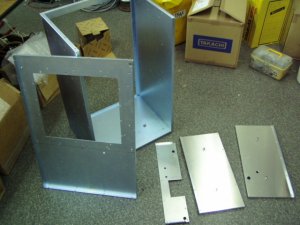

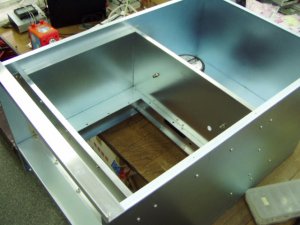

ガイシスペーサは60mm	銅板の幅45mm	面倒なシャーシ加工と、製缶

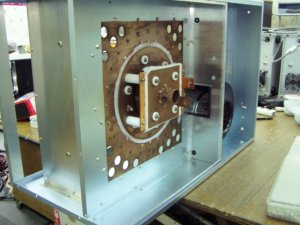

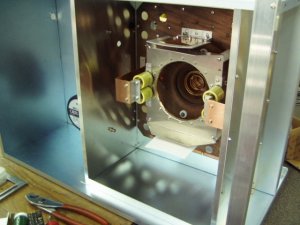

順序よく組み立てます	ソケットを取り付けました	ソケット自体は切らずに、収まっています

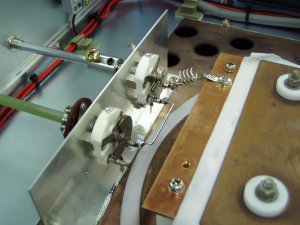

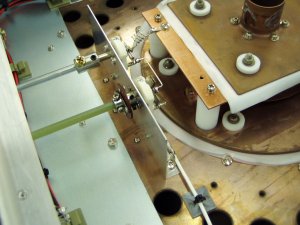

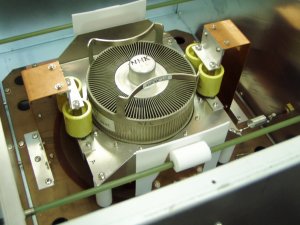

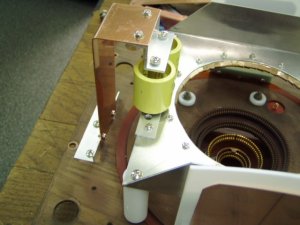

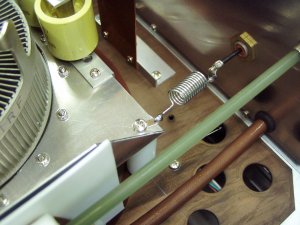

得意のカム式、調整機構	共振板短く、何度も作り直しました	真空管はNEC製です

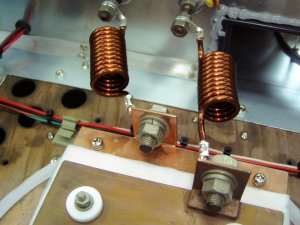

Plate.Rfcです	ソケットの裏、部品はすくないです	フィラメントRFC

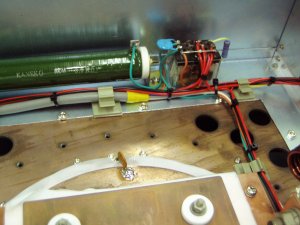

SGブリーダー抵抗3.5KΩ、100W	入力同調、VCは10PFが2個	回路は簡単SWRはベタ落ち、吸い込み抜群

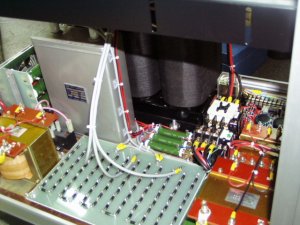

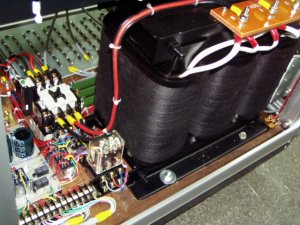

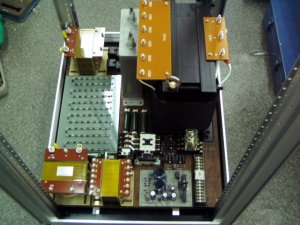

電源製作ギリギリ収納できました	3相高圧整流基板	高圧トランスは、3相10KVA

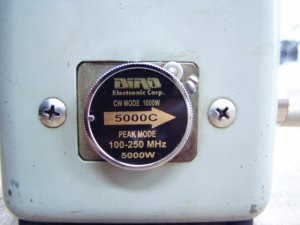

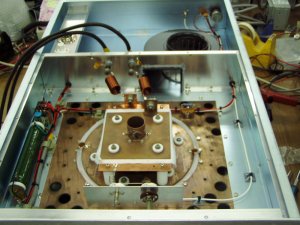

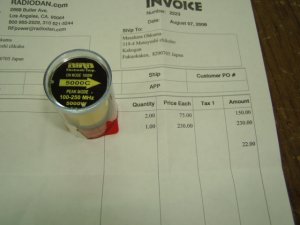

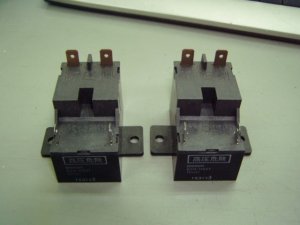

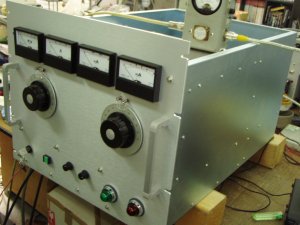

オムロン製高圧RL、AC4KV-1A規格	完成したRFデッキ	やっと来た5000C、$230は高い？

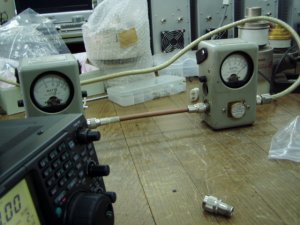

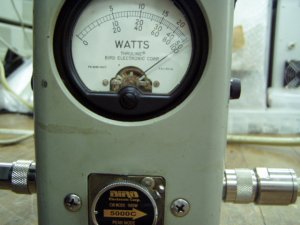

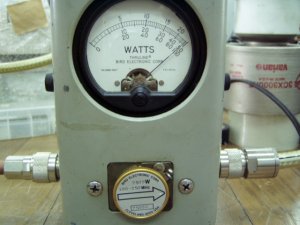

2500Cと5000C直列接続で確認	5000C、2.5KW通過時	2500C、同じく2.5KW通過時、ほぼ同じ

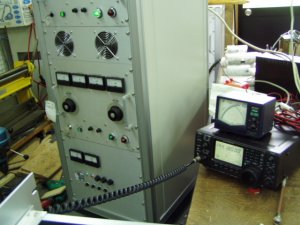

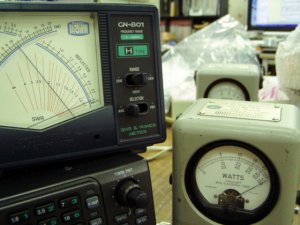

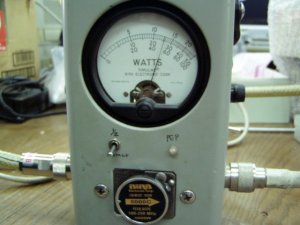

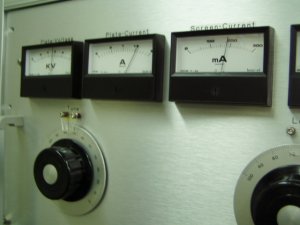

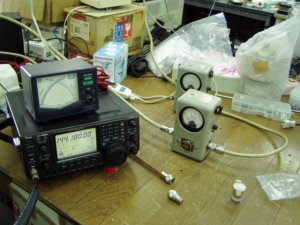

測定風景	でました!!、5000Cエレメントです	In110W、Out5KW、約40倍
入手したばかりの5000C	EP-5.2KV、IP-1.55A、能率60%以上と思う	100Wに改造したIC-7400
