2度目の7F71R、6m.Ampです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2006.Mar.04
　前回と違うのは、ソケットが一般的に使用されているモノを、カットせずにそのまま使用しました、
構成はは、前回同様G.G,AB1動作です。

　タンク回路も、高能率のW6POタイプです、大変安定的で安心して使用できます、再現性も、過去
3CX-3000A7や、4CX-5000Rなどで経験済みで、6mシングルバンドであれば、この方式で決まりです。

　電圧も、負荷時5KVをキープしていますので、CG電流が殆ど流れない状態で、Out5KWでました、
SGも少し高め？（最大規格1KV）650Vを印加しています。

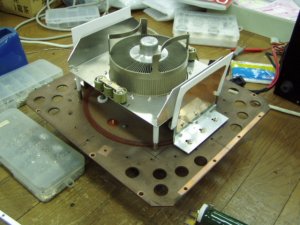

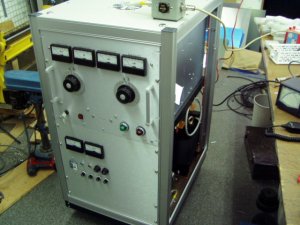

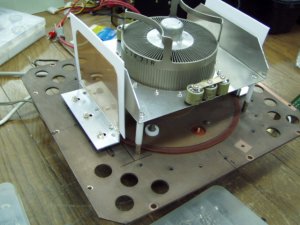

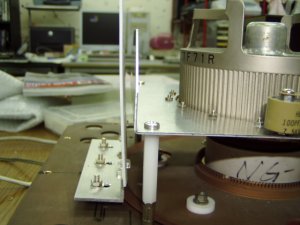

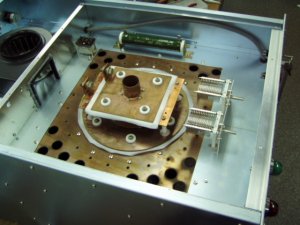

完成した7F71R-6m.Amp	ソケットの上で、主要部品組み立て	カップリングCは100PF7.5KVです

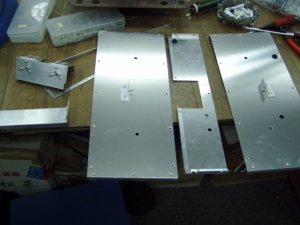

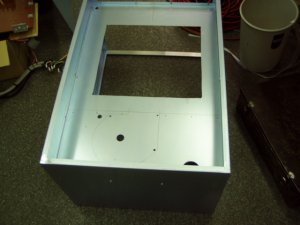

こんな感じのクリアランスが最高	シャーシに大きな穴を開けました	面倒なアルミ加工

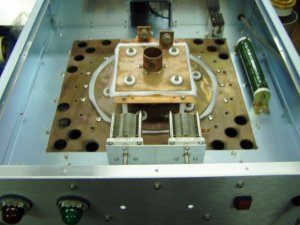

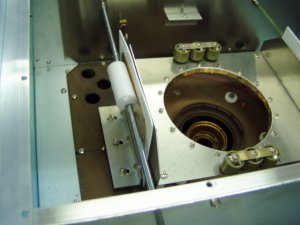

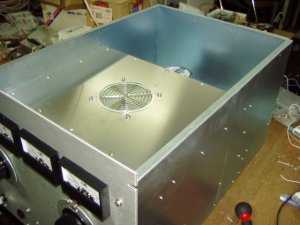

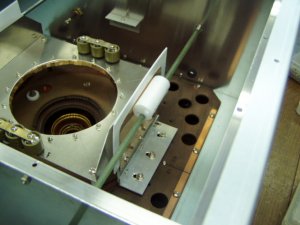

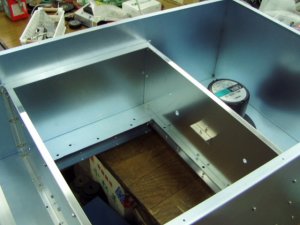

こんな感じのシールドBOX	ソケットを埋め込みました	VCは、入力同調用です

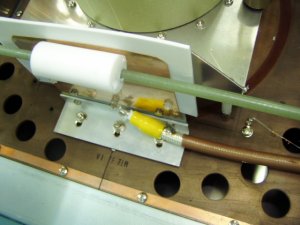

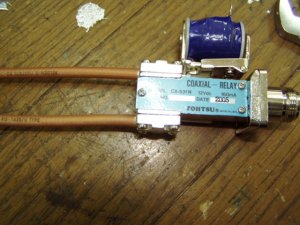

Out側ピックアップ	Plate.Tune	入力には同軸RLCX-531N使用

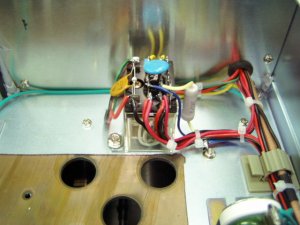

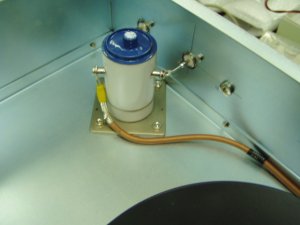

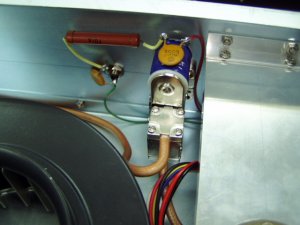

OutはバキュームRL、RF-10B	12VRLですので、抵抗で電圧降下	完成したようです

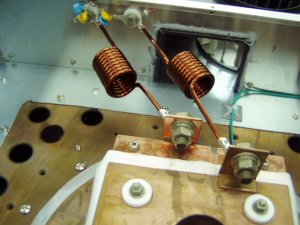

フィラメントRFC、3.2mm	入力VC、余裕で1.5KV耐圧	TRX切替RL、LY-4F

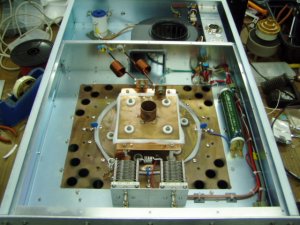

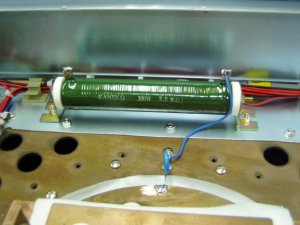

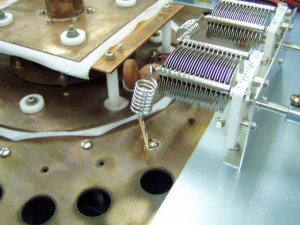

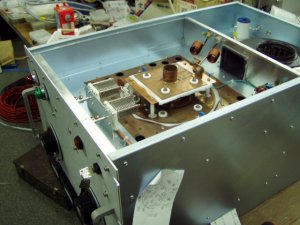

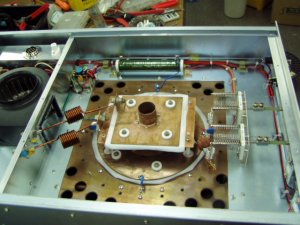

SGブリーダー、3.5KΩ.100W	入力回路です	全体の眺め

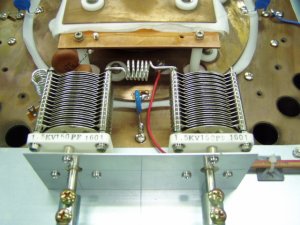

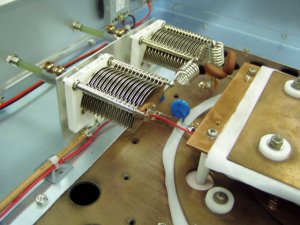

別な角度	大型VCですね、手持ちがありました	チムニーは、ガラエポ製です

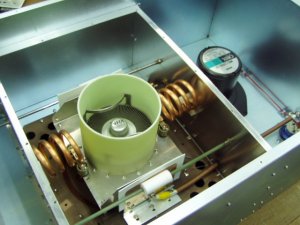

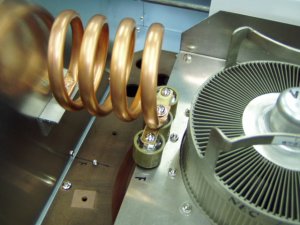

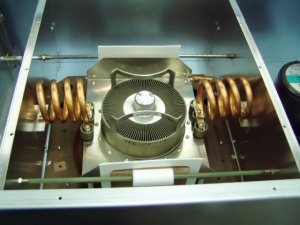

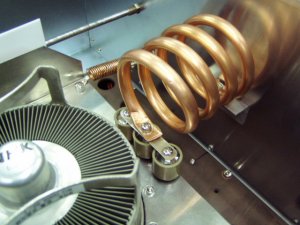

タンクコイルの奥、Plate.Rfc	50φ4T、8mm銅パイプ	タンク回路、こんな感じです

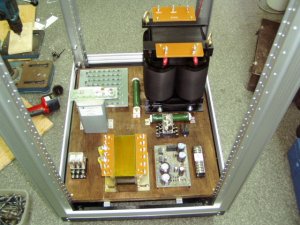

Out取り出し部、8Dテフロンケーブル	完成したRFデッキ	電源部の製作、部品並べです

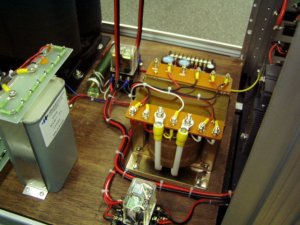

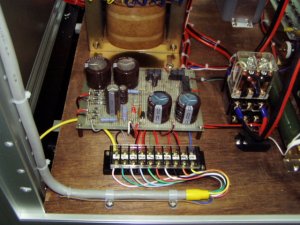

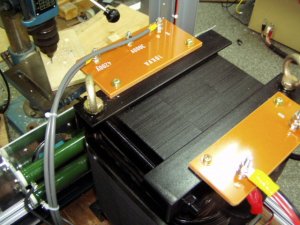

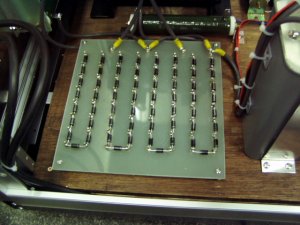

オイルコン16μF-7.5KV	高圧整流基板、1N-5408これが一番強い	10KVAトランス

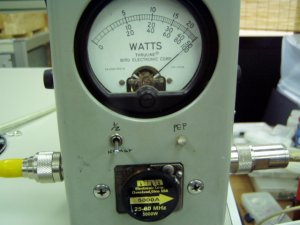

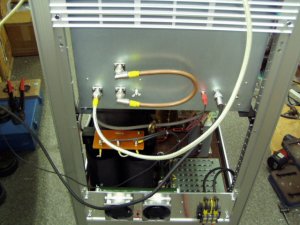

RFデッキに行く連絡線	背面です、少し細工あり	5000Aエレメント、まぁこんなモノでしょう
