7F71R/6m、今回は2台まとめての製作です.

1台は、3相200Vで、もう1台は単相200Vでリモコン付きの違いです。
                                                             2008.Nov.06

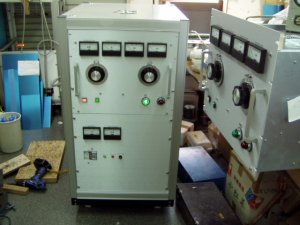

2台完成しました

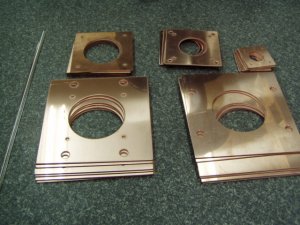

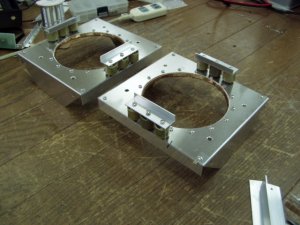

これがSGソケットです
穴開け加工は、加工屋さんに頼みました

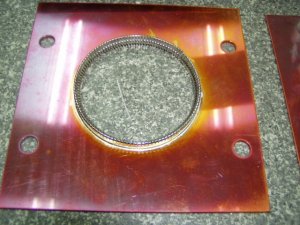

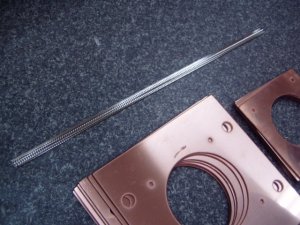

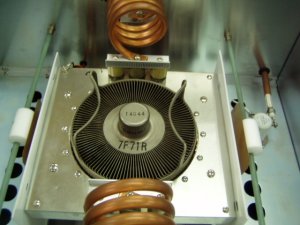

シールドフィンガーG-150です
Plateソケットは完全自作品です

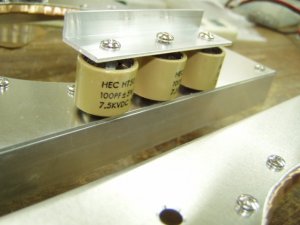

カップリングは、100PF/7.5KVです

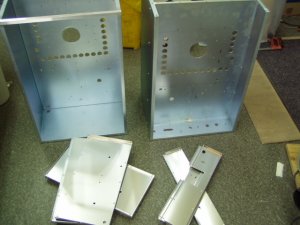

シャーシ加工と

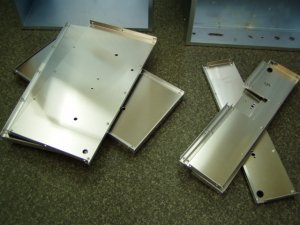

アルミ板加工、大変な作業です

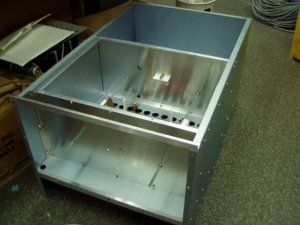

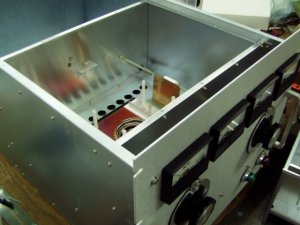

少しずつ形になりました

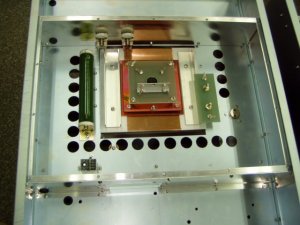

ソケット裏から見ました

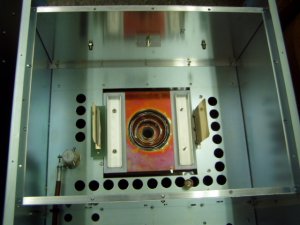

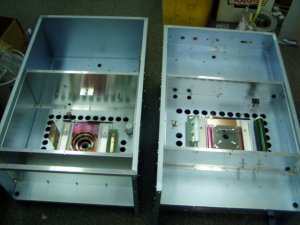

上から見ました

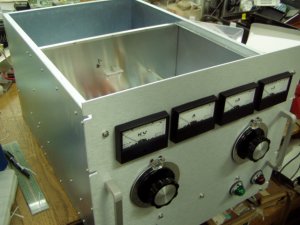

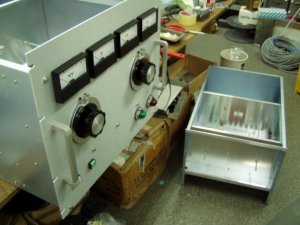

1台はパネルまで取り付け
形になってきましたね
完成間近
パネルを付ける前

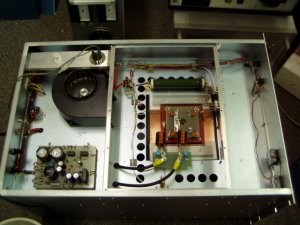

配線も順調です
ソケット周りの配線

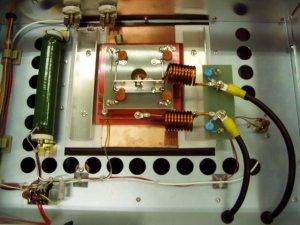

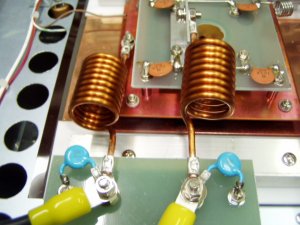

SWRべた落ちの入力同調回路

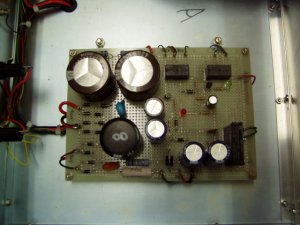

SG.CG.28V、ステップスタートその他基板

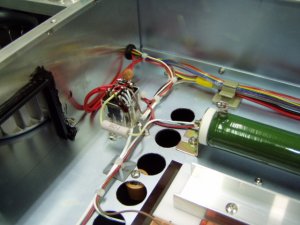

TRX切替RLとSG抵抗3.5K

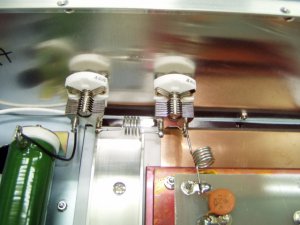

ヒーターRFCとパスコン0.002
空気が漏れないように蓋をします
魂挿入中
エレメントは5000Aです

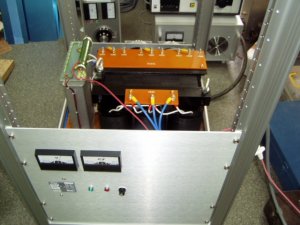

3相電源10KVAです

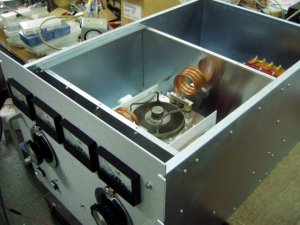

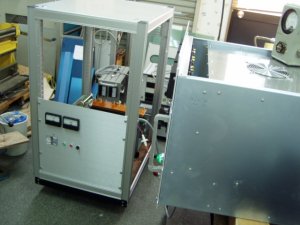

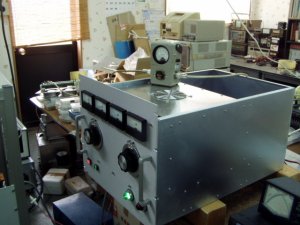

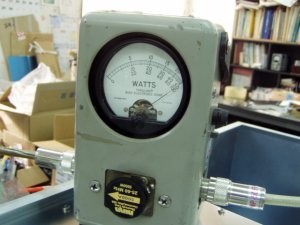

完成して動作チェック

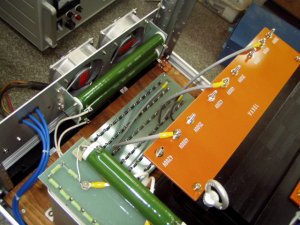

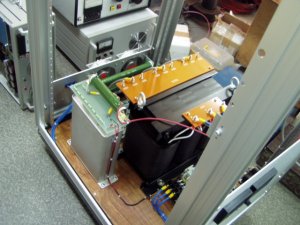

オイルコン上の抵抗は、高圧と直列で供給

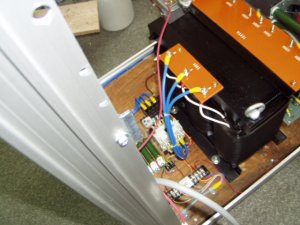

3相の一次側です

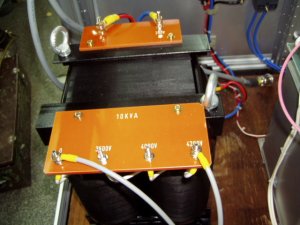

3相の二次側タップは3つ

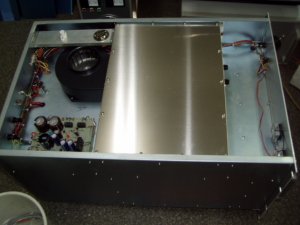

完成したRFデッキ

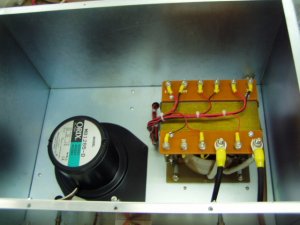

ヒーター、SG.CG.28Vトランス

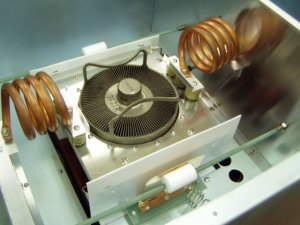

これがW6POタイプのタンク回路
両端のテフロンカムでC調整

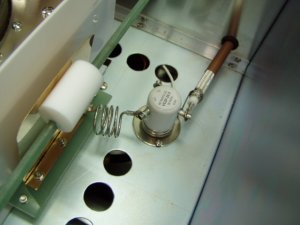

RJ-2BタイプのバキュームRL

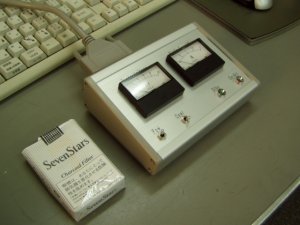

外部リモコン

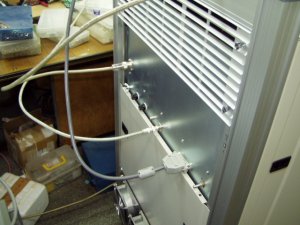

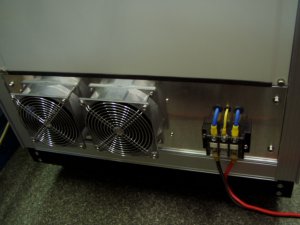

背面です
これが単相用10KVAトランス

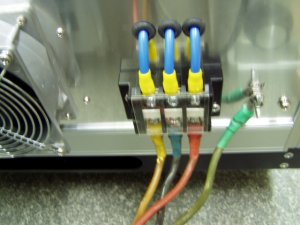

三相一次側入力端子台
単相一次側端子台
