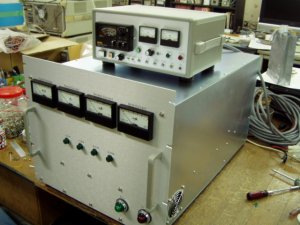

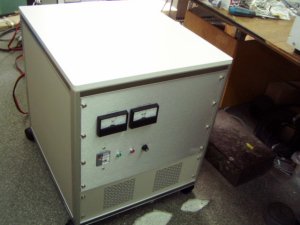

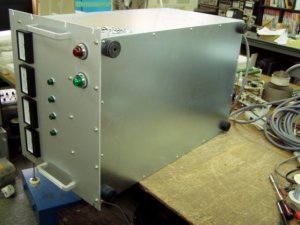

完成したセパレートAmp | 電源部です | 天板を外すと中身が見えます |
 |  |  |

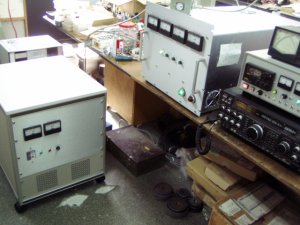

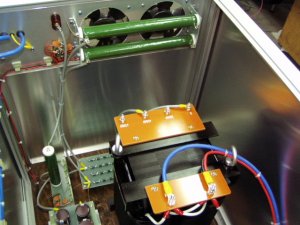

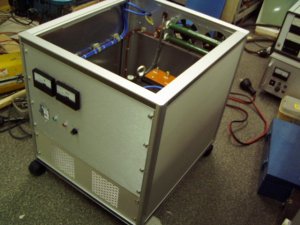

中身です、トランス7KVA | RFデッキとコントローラー | 底板に足つきです |
 |  |  |

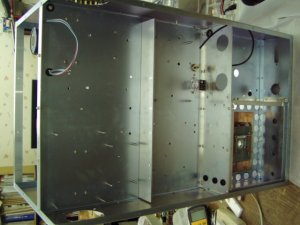

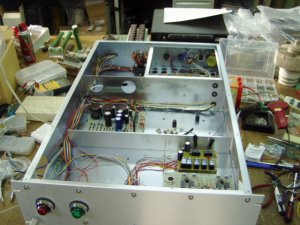

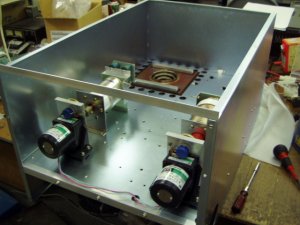

RFデッキの製作です | 仕切り板取付 | 基板を徐々に取付 |
 |  |  |

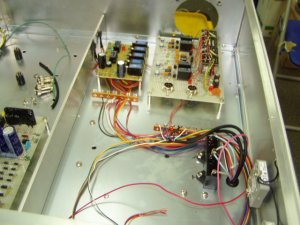

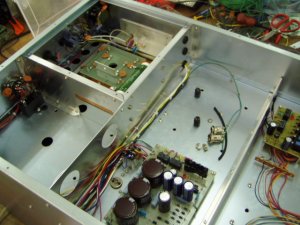

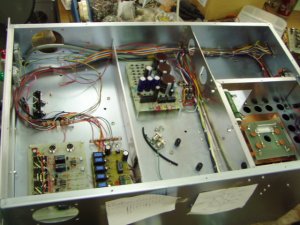

パネルを付けました | 制御基板です | サーボAmpと、サーボ電源 |
 |  |  |

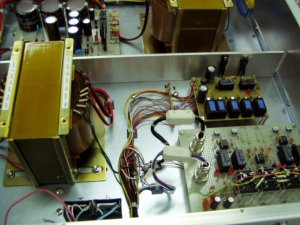

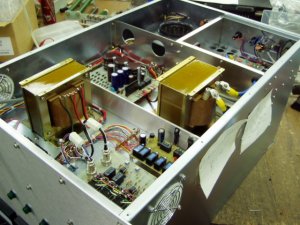

配線完了 | 今回はトランス取付位置が違います | サーボAmpにはコアでRFカット？ |
 |  |  |

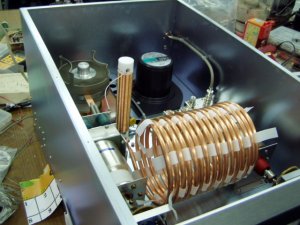

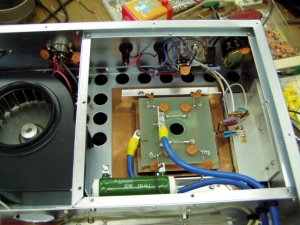

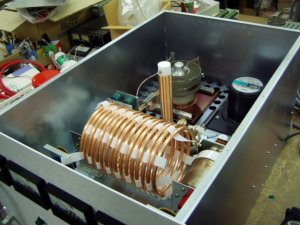

ヒーターは14SQで接続 | Outにしては大きすぎるタンクコイル | 10KW迄同じコイルです |
 |  |  |

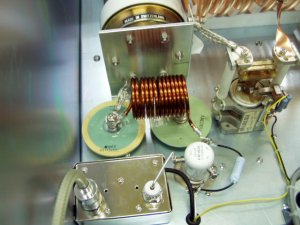

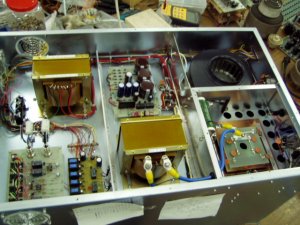

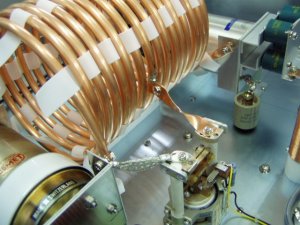

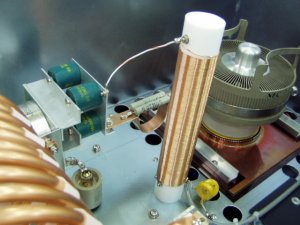

タップ切替RL | 手巻きのPLATE.RFC | πL、SWR/POWER感知回路 |
 |  |  |

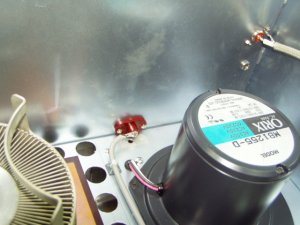

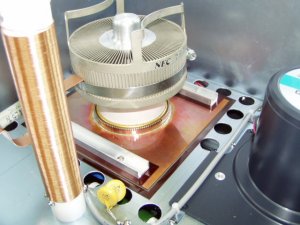

赤いのがHVジャック | NECの7F71Rです | RFデッキ背面のケーブル接続 |
 |  |  |

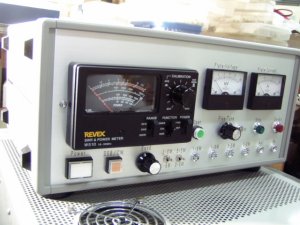

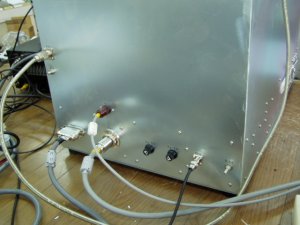

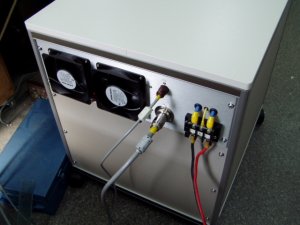

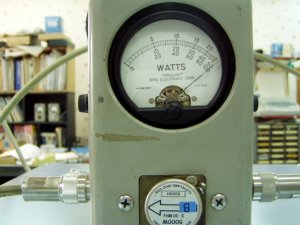

電源部、背面のケーブル接続 | コントローラーです | 7F71Rですから、この程度です |
