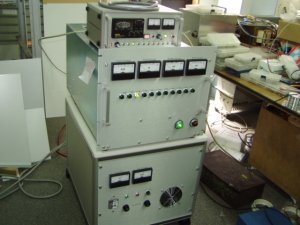

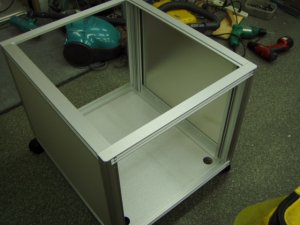

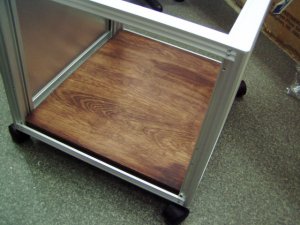

完成した7F71R1.8-28MHzプリセットセパレ−ト | 19インチの電源のケースです | 底板12mm合板2枚使用オイルステン塗り |
 |  |  |

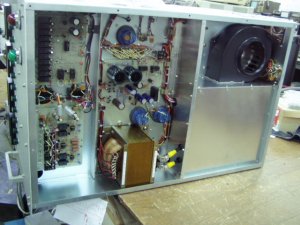

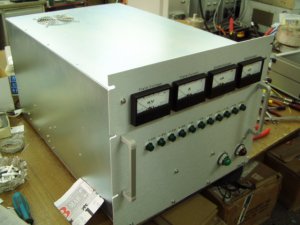

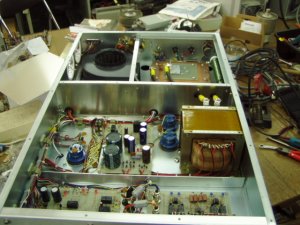

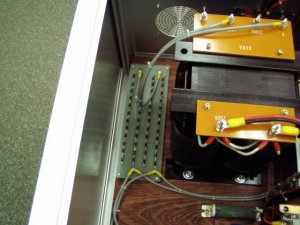

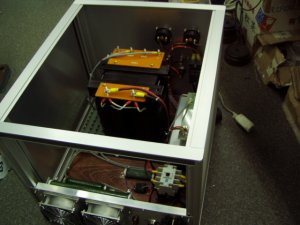

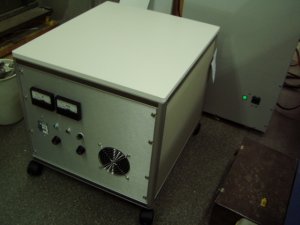

配線終わりました | 高圧整流用ダイオード群 | 電源完成しました |
 |  |  |

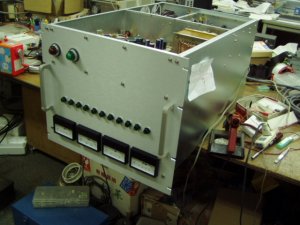

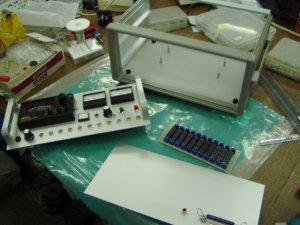

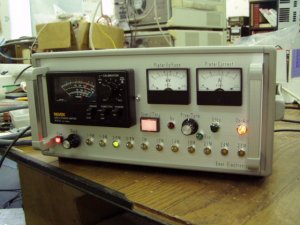

コントローラーの製作です | 11Band各ポテンションメータ | 完成したコントローラーいつもの感じ |
 |  |  |

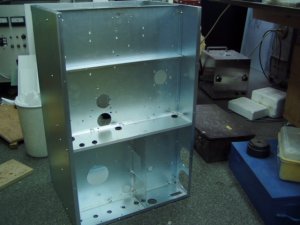

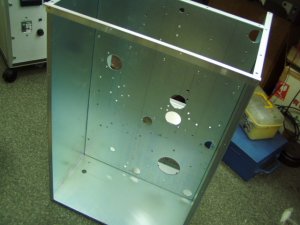

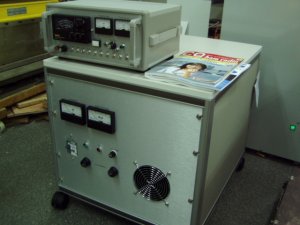

電源の上に乗せてみました | RFデッキの製作です | この作業が大切なのです |
 |  |  |

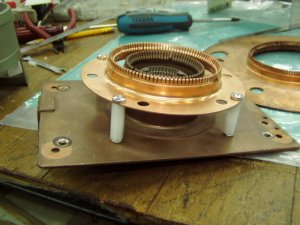

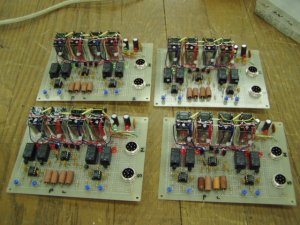

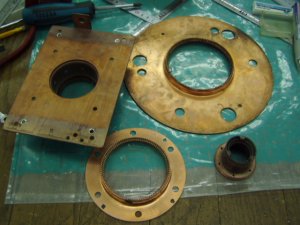

7F71Rソケット解体しました | オリジナルに改造です | サーボAmpまとめて4台製作しました |
 |  |  |

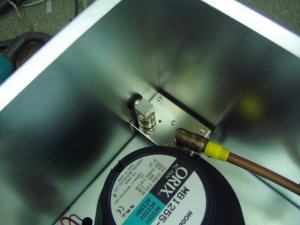

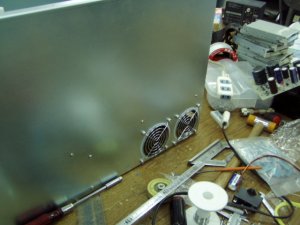

ファン吸入口 | 部品を取り付けています。 | RF-10B、2個バリLショート用 |
 |  |  |

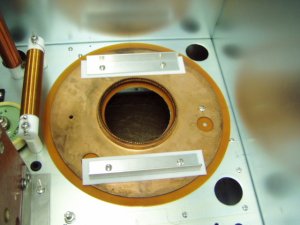

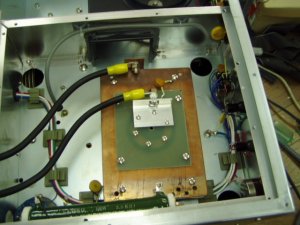

このRF-10Bは、Ant切替用です。 | ソケットベースは、シャーシ利用 | 黒いRL、RFCショート用後に交換 |
 |  |  |

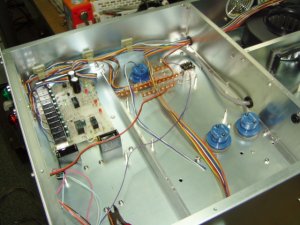

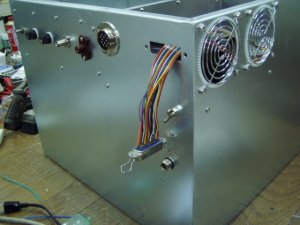

コントローラーは36Pコネクタ | 部品を少しずつ付けてゆきます | 黒いRLをRF-10Bに交換しました |
 |  |  |

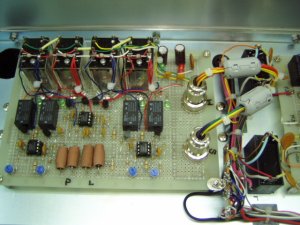

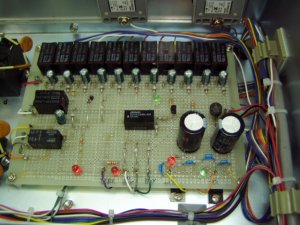

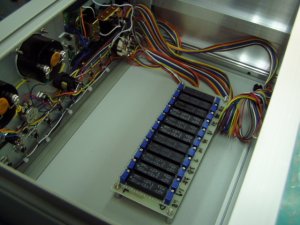

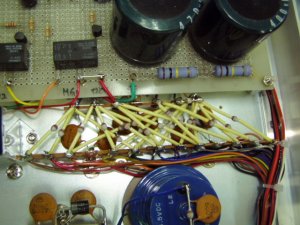

横のノブコン150PFは、1.8MHz用 | 全て部品を付けました | RL切替のダイオードマトリクス |
 |  |  |

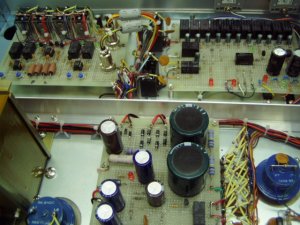

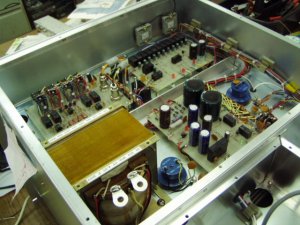

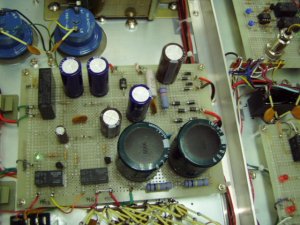

低圧制御用電源基板 | 基板は3個 | プリセット時の送信停止基板 |
 |  |  |

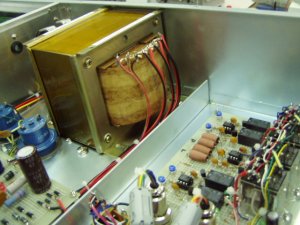

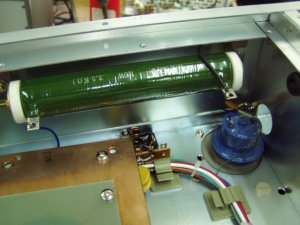

サーボモーター制御基板 | ヒーターその他低圧トランス | SGブリーダ抵抗3.5K/100W |
 |  |  |

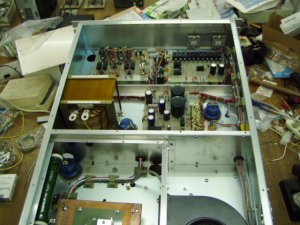

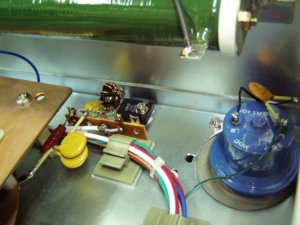

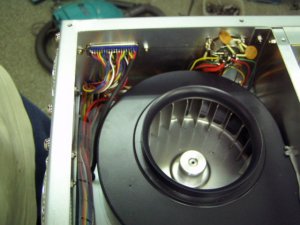

入力回路11Band全てこれだけ | ファン回りの配線 | 別な角度から全体の眺め |
 |  |  |

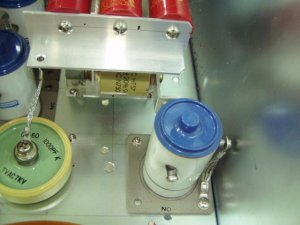

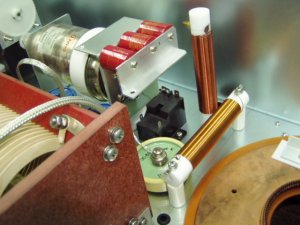

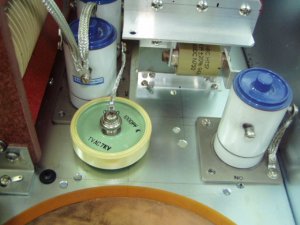

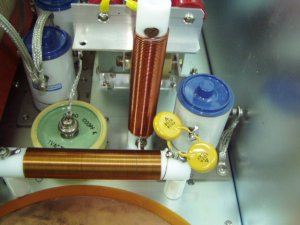

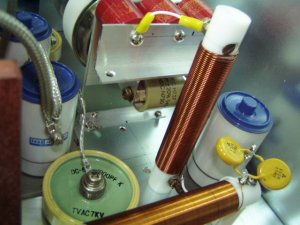

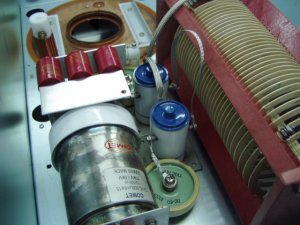

ボンちゃんコンデンサ、ヤフオク通なら分かる | 縦RFC28-3.5M、横RFC1.8M追加用 | 28Mコイルもう1Tあっても良かった |
 |  |  |

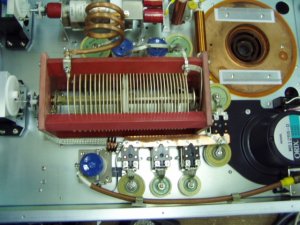

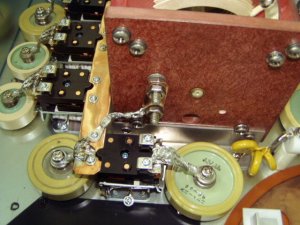

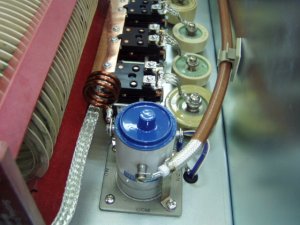

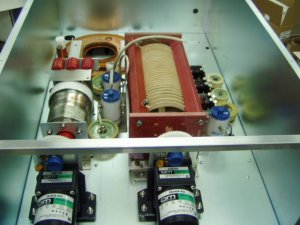

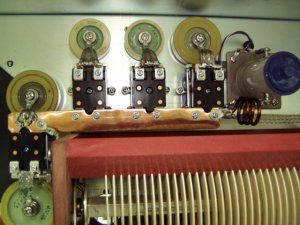

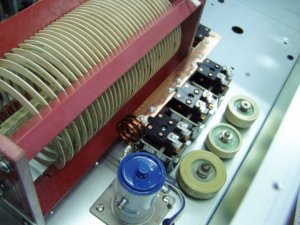

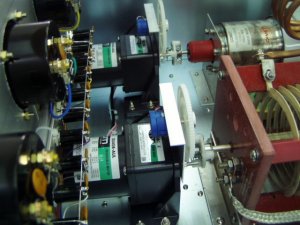

Load用コンデンサ切替 | RFラインはシッカリ配線 | サーボモーター |
 |  |  |

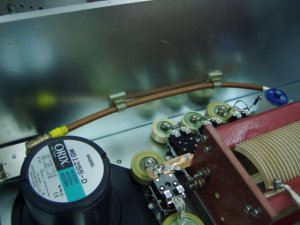

RFピックアップ、W-510を使用 | 引き回しは8Dテフロンケーブル | 最終調整中 |
 |  |  |

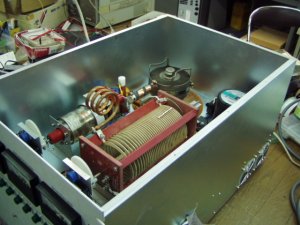

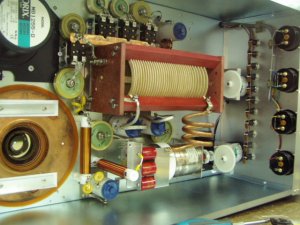

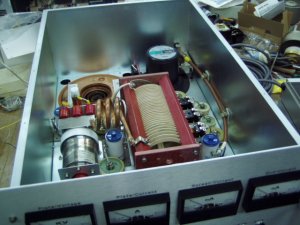

ほぼ完成したRFデッキ | 使用しないバリLは、後でショート | ヒーターも繋いで準備終了 |
 |  |  |

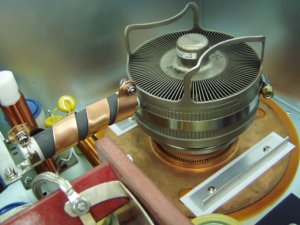

ヒーター配線14SQ | 使用しないコイルはショートします | 真空管差し込みました |
 |  |  |

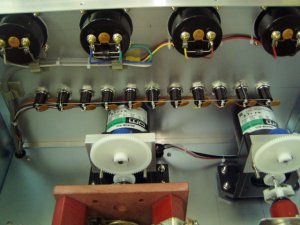

Outの引き出し | サーボモーター、ギヤ比は1:36です。 | 後ろからです |
 |  |  |

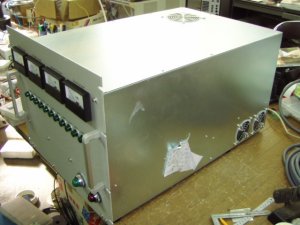

完成したRFデッキ | 別な角度から | ファイナル部蓋をしました |
 |  |  |

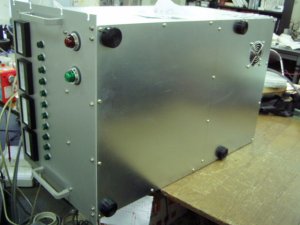

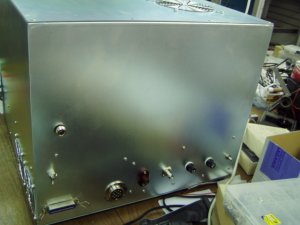

ラックに入れないため、裏蓋を付けました。 | 背面の接続図 | 1次側は、単相200Vです |
 |  |  |

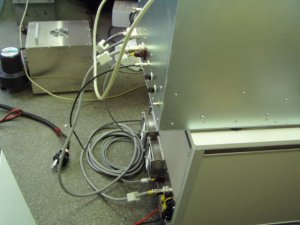

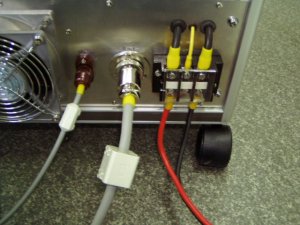

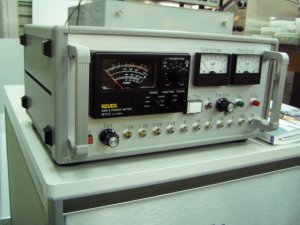

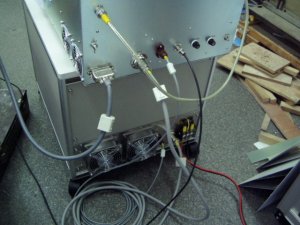

電源とRFデッキの接続 | 動作中のコントローラー | 高3の娘、無線に興味なし |
