Yaesu FT-817用KwAmpの製作

今回私の趣味として、FT-817ポータブル機に7MHzMonoBandKwAmpの製作を行いました。

　この機械が発売されたとき、嬉しくなってすぐに購入しましたなんと、乾電池でHF-430MHz迄QRVできる
夢のようなトランシバーを買わずには、いられませんでした。

　使用してみて、RXも十分納得いくものですこれでコンテストなどに、Ampを繋いで固定から運用するのも
チョット違った意味で新鮮です。

　最近コンテスト参加は、数年ありませんが今度の全市全郡Test(10/6-10/7)に参加する予定です、勿論
全国優勝を狙います参加部門はF7Hです、皆さん聞こえたら必ず呼んでください、FT-817の性能を実証して
見せます。

　現在数年使っていなかったため、タワーウインチ．Antが故障していますがコンテストには、間に合わせるよう
努力します。

　Ampの製作設計は、In5WでOut1.5KW目標、特別な部品を使用せずガラクタに近いもので作り、利得が高
いので安定作動を重点に、操作は至って簡単に、Power調整も出来て、Onディレー．FanOffディレーなど省略せず
基本となるようなものを仕上げる事を目標に設計しました。

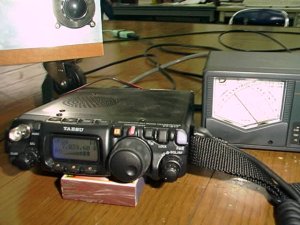

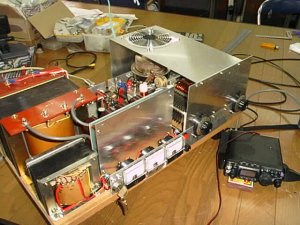

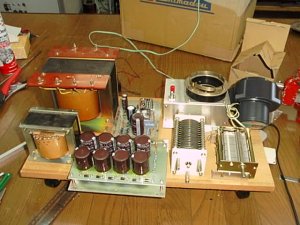

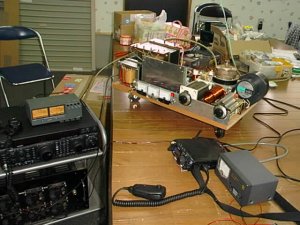

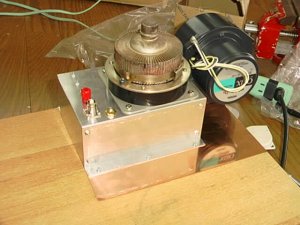

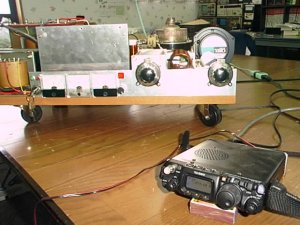

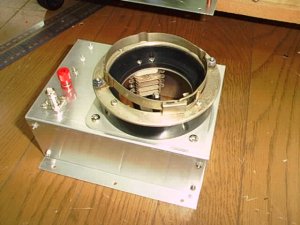

完成したAmp右FT-817小さいね〜	300X550木台キャスター付きに部品載せ	ファイナルBoxアルミパネル曲げて製作

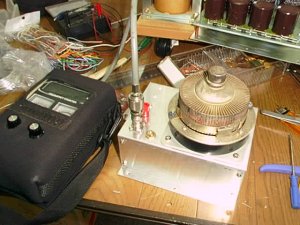

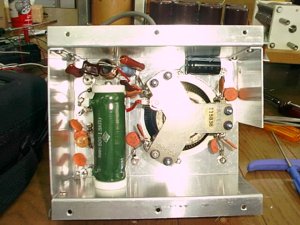

入力調整中	BOXの中SGブリダー1.5KΩInZp350Ω	台に付けました勿論銅板轢いています

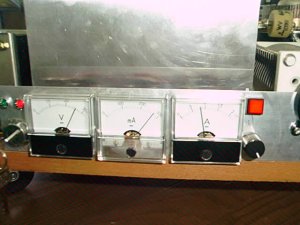

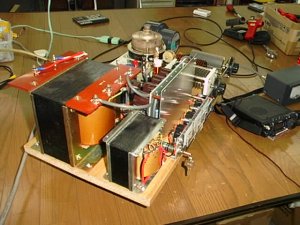

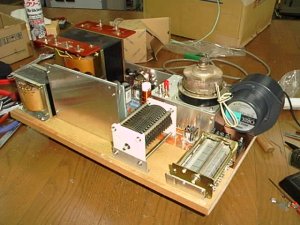

部品を全て付けました	調整中	1.5KW時HV2.600V Sg260mA Ip0.8A

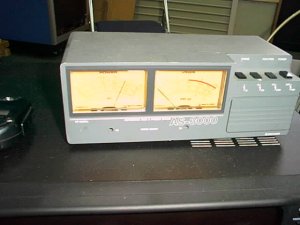

見えにくいですが1.6KW表示	In5W InSWRベタ落ち	TL-922流用部品のVC群

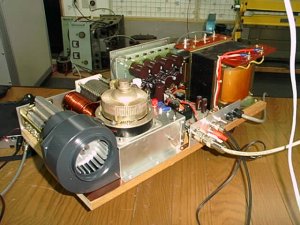

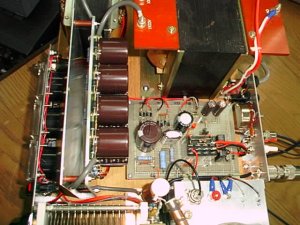

制御基板On.offディレーなど	背面部	調整時の全景

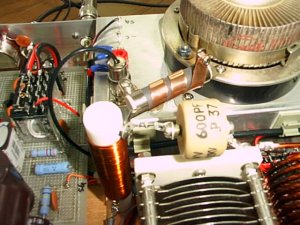

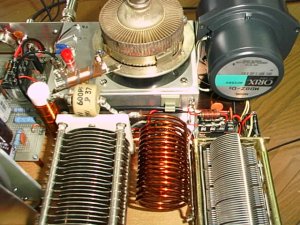

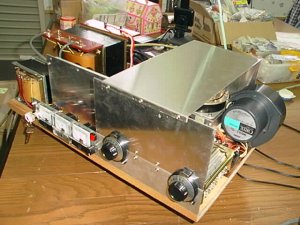

このままでは、危険なのでシールドの予定	タンク回路クローズUp	アルミ板が暑くなるので後で穴を付けました

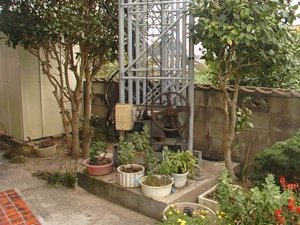

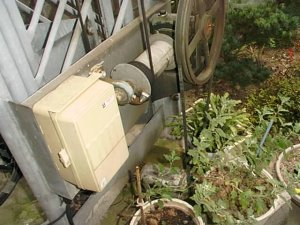

数年使用していないAFA-40キャパシティが無い	ウインチが回らない修理要	モーターが腐っている

製作者から一言

　全て、手持ちの部品で製作しました皆さんも此くらいは、お持ちではないですか？

　In5WですのでZpは350Ωで設計しています回路的には、普通のπ型入力同調です、SGは動作安定のためブリダー抵抗は1.5KΩ
でTX時230mA流していますので、メーターの振れは、260mAですが実際は30mAです、利得が25dBもあるAmpですので此くらいは
必要です。

　重要なアースラインは銅板を轢きPlate.LoadVCに対して同電位になるために隠れた配慮をしています、Ampの動作不安定の半分以上は
このポイントと言って過言ではありません。

　Power調整は、FT-817本体では面倒ですし、0.5/1/2.5/5の切替で不満でしたので、ALC電圧をAmp入力回路から取り出し300-Max
迄全面のパネルから連続可変できます。

　Plate能率は、2600Vで0.8Aで70％以上取れています、この周波数でMonoBandであれば普通ですね。
