3CX-1500(8877) 144MHzAmpの製作です。

 前回製作した、430MHzAmpと同じケースを使用してIn50WOut1.6KW目標で製作しました、Tuneも前回と同じメカです。
 大きさH177*W430*D450 重量30kgです。
 価格は、395.000円の予定です。

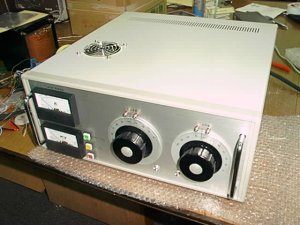

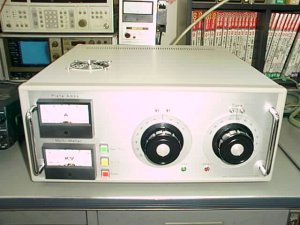

430MHzAmpと外見では、分からない
よく見るとSWの色とダイヤルの高さが違う

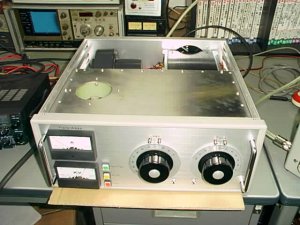

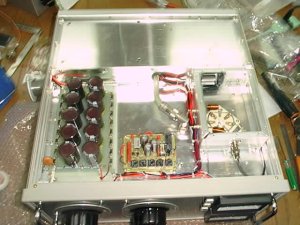

上蓋を外して撮影

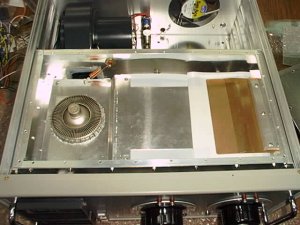

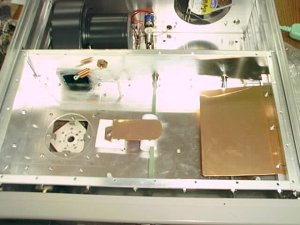

これが完成したRFデッキの中身
右フラッパーAntOut、左Tune

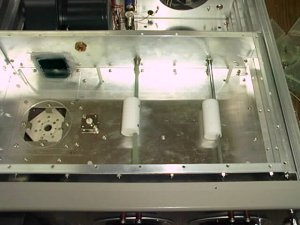

今回もテフロン棒でカム製作
裏の全体部です

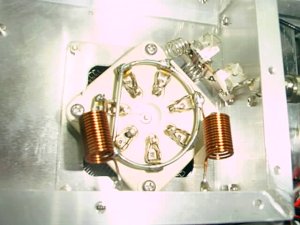

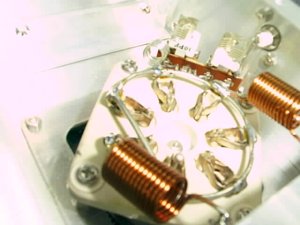

8877ソケット周り、入力同調
VCは10PFが2個です

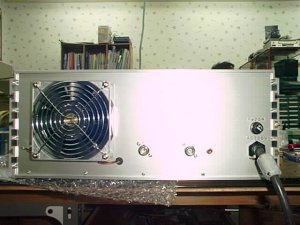

背面ファンは、トランス冷却用

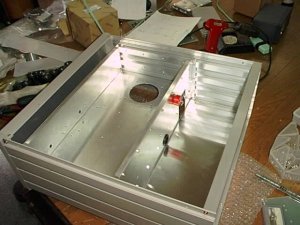

シャーシ加工の途中

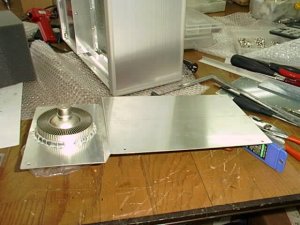

共振板、合わなくて後で両サイド切りました

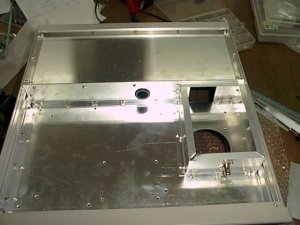

シャーシ加工殆ど終わり
裏側ですInコネクターはBNCです

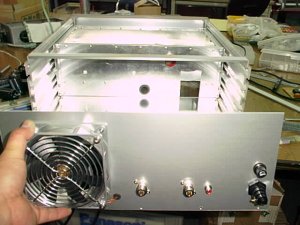

背面を取り付けます

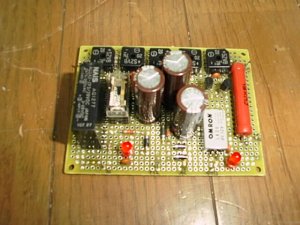

バイアス、Offディレーなどの制御基板

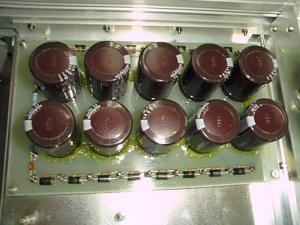

高圧整流基板220μ×10

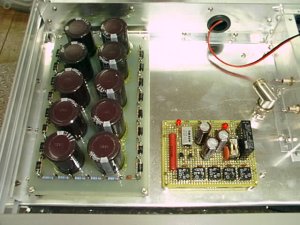

基板を取り付けました
魂を挿入中

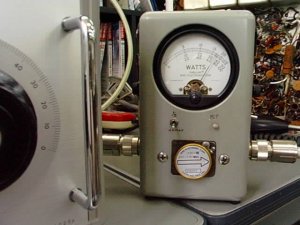

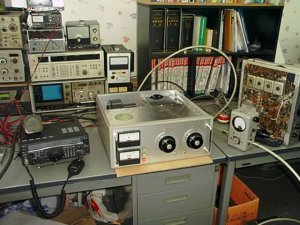

Out1.7KWクリアー良かったね
今回使用した、プロ用ダミー
