8F71Rを使用して18-28MHzプリセットAmp製作しました

　前回8F76Rで1.8-14MHzを製作しましたが、2階建ての予定でしたので、このAmpもファイナルを8F71Rに変更しました、
8F71Rの2階建て1.8-28MHzAmpの完成です、コントローラーも2階建てになりました。

　真空管の大きさは76R.71R全く違いますが、規格的にはよく似ています、ヒーター電圧や電流が違いますので、トランスの
変更は必要です。

　18-28MHzと言っても、コイルは18-21と24-28MHzは共通にしています、21と28MHzを最大限に設計しています、WARC
は少し手抜きです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2008Apr11

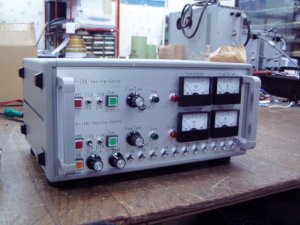

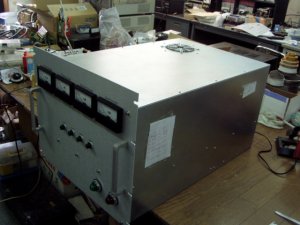

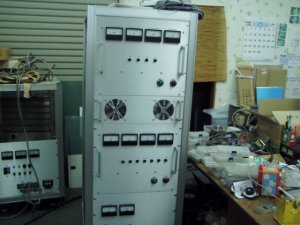

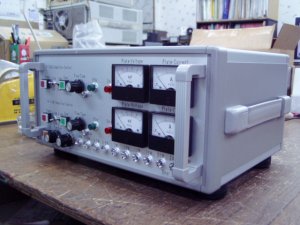

完成した1.8-28MHz2階建てAmp	コントローラーも2階建てになりました	思ったより決まっています？

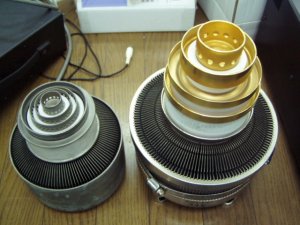

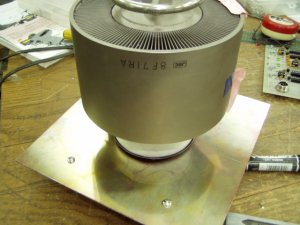

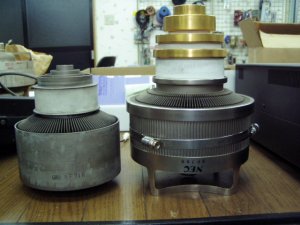

左8F71R右8F76Rこんなに違います	ソケット寸法も全く違う	以前製作した8F76Rを8F71R交換

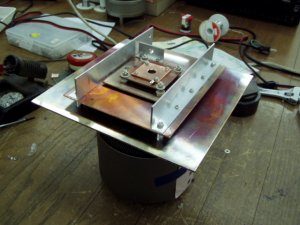

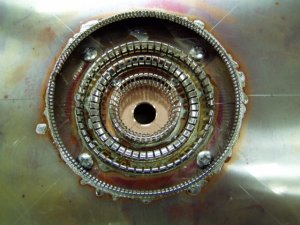

全てはソケット製作から始まります	全体の高さも低くてOK	3種類のフィンガー

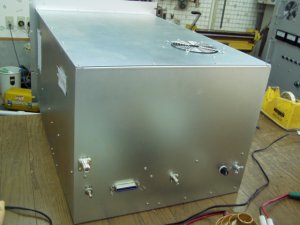

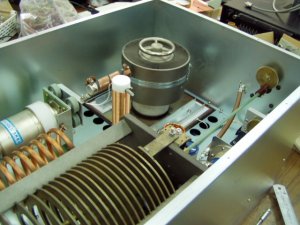

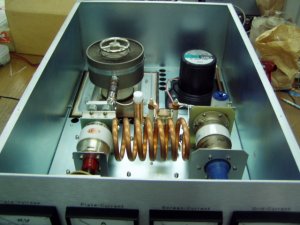

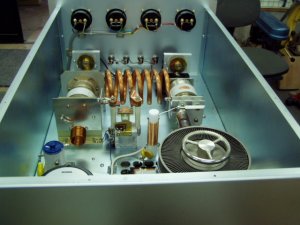

逆さまにしてみました	完成した18-28MHzプリセットRFデッキ	失礼して後ろから

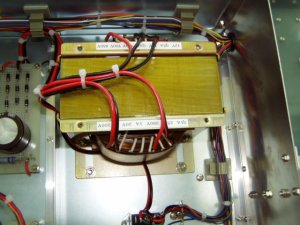

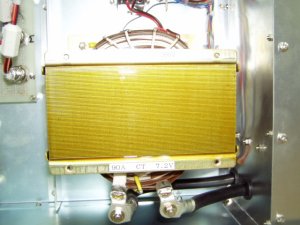

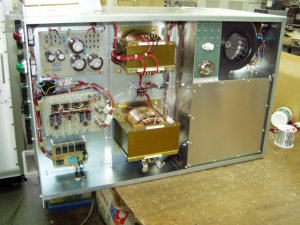

結構詰まっています	ヒータートランス、7.2V-90A	いろんな制御用トランス

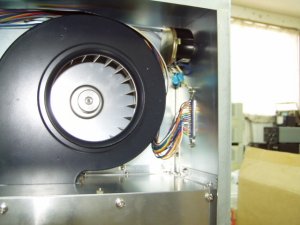

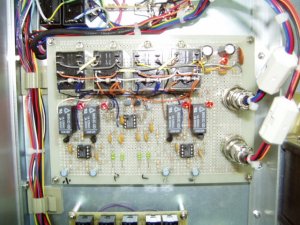

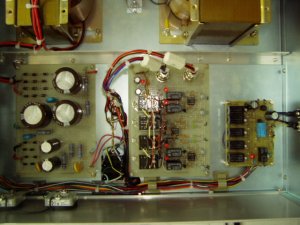

いつもの3連基板	ブロアー小さめのMB-12Zクラス	送信停止やサーボ用電源

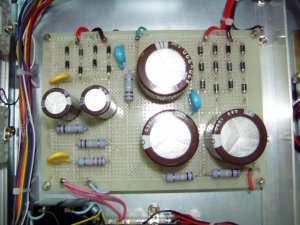

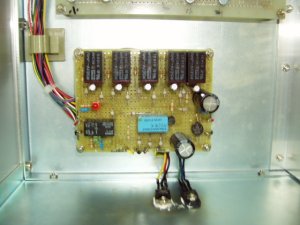

確立されたサーボAmp	SG.CG.RL電源基板	正面から見ました

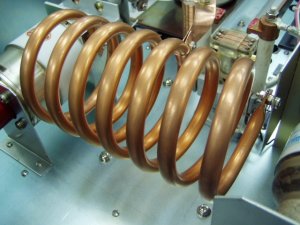

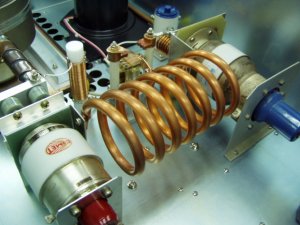

後ろからも覗いてみました	10mm銅パイプコイル	RF-10BとπLコイル

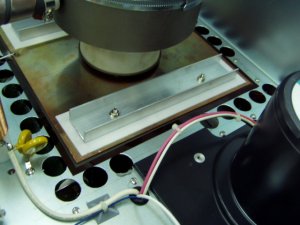

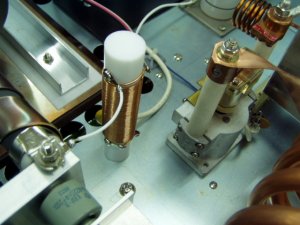

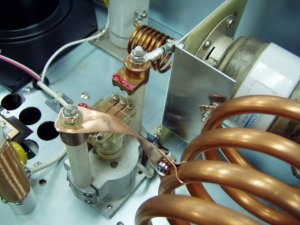

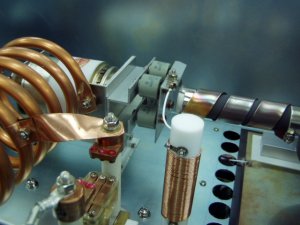

高圧RLでコイルをショート	PLATE.RFC巻き数少なくてOK	銅板下のカプトン効果絶大

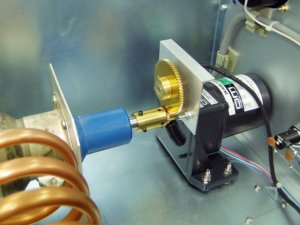

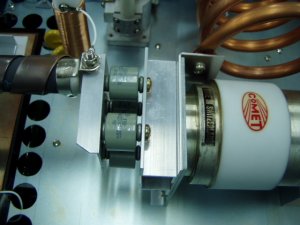

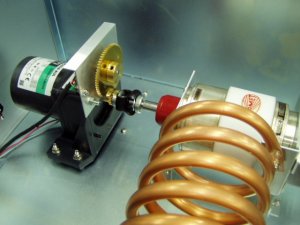

Plate.TuneVVC10-60PF/20KV	Load.TuneVVC10-1000PF/5KV	カップリング220PF/16KVが4個

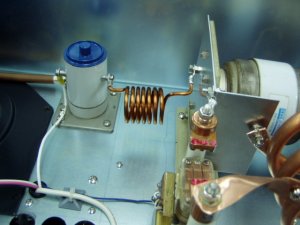

パラ止め少し変色しました	10mmの銅パイプは大丈夫	コイルのタップ気休めに半田付け
