8F71Rで3.5-28MHzコンテスト向けプリセットAmpです

　8F71Rで安定して5KWOutのAmpの製作です、5KW程度ですのでEPを6KVと低めで設計しました、
今回新たな取り組みとして、各Band、ALC制御で最大Outのプリセットが可能になりました、コントローラー
にパワーコントロールを内蔵して、最大でもOutプリセットで各Bandの制御ができます、例えばWARCなど、
耐入力に問題がある場合、間違ってオーバー入力などの危険性から解放されます。

　今回は、エキサイターがIcomでしたが、Yaesuなど、Band.Dataが出ているセットでは、本体でBand
切替の必要がなく、スマートに制御できます、コンテストなどでは充分に威力が発揮できると思います。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2008.Nov.06

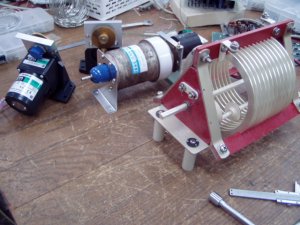

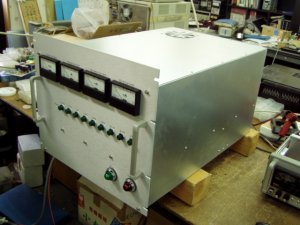

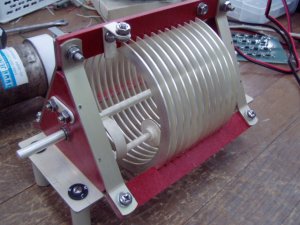

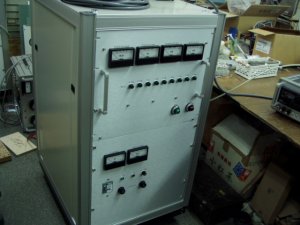

完成した8F71RプリセットAmp	取り付け金具の加工	大型バリL、13μH高いよ〜

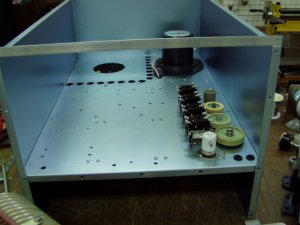

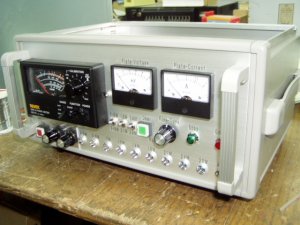

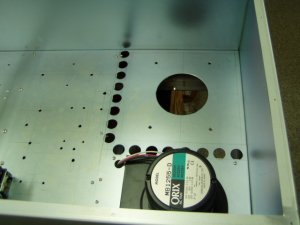

シャーシ加工CはLoad用	風の抜け口です	コントローラーです

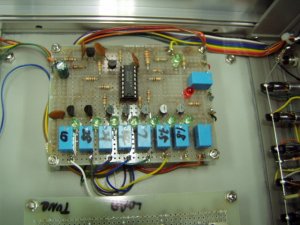

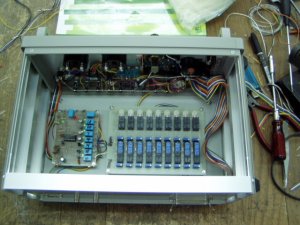

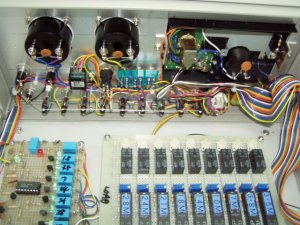

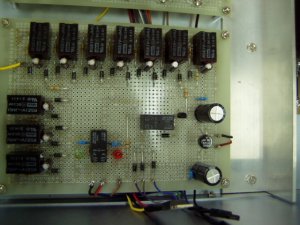

極秘の内部	上のボリウムがPow.Con用	Band.Data、Icom用

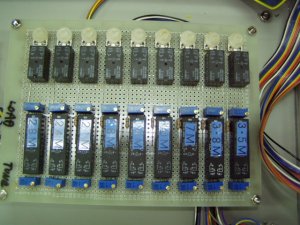

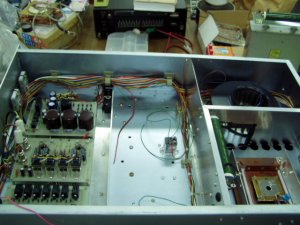

複雑な配線	RFデッキの配線少しずつ作業	中心的な3連基板

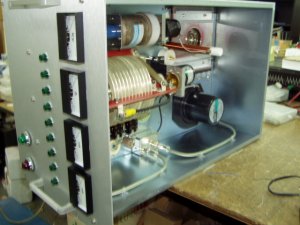

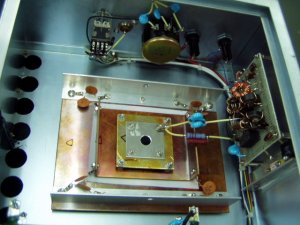

ソケット周り、右全Band入力同調	少し早いが完成したRFデッキ	裏も配線終わり

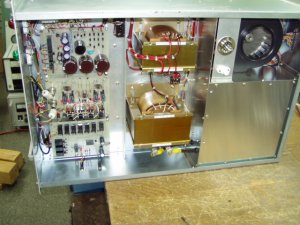

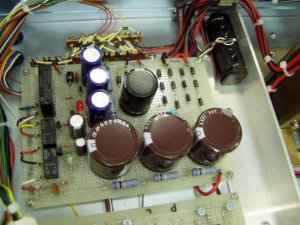

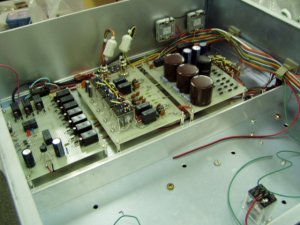

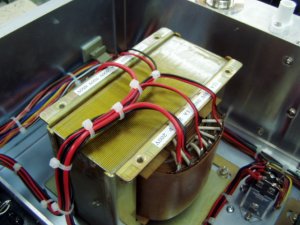

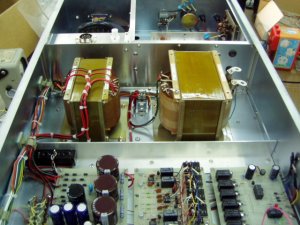

制御用トランス	SG.CG.28V．ステップスタート基板	サーボAmp基板

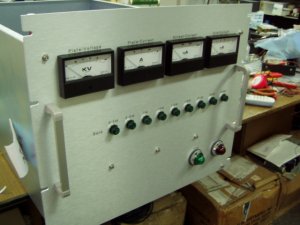

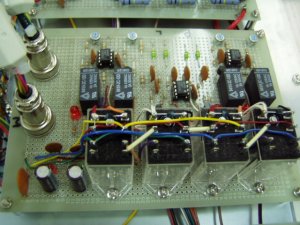

各保護用基板	フロントパネル面	Plate.RfcはHenryからの流用品

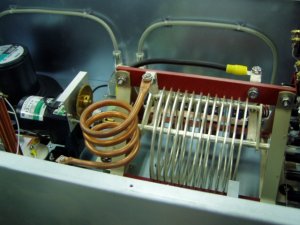

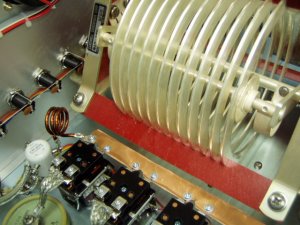

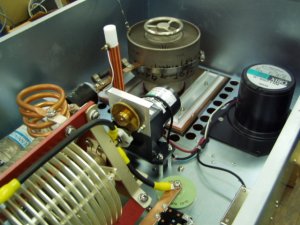

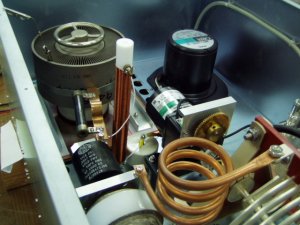

28MHzコイル	奥にW-510の感知回路	RJ-2BクラスのバキュームRL

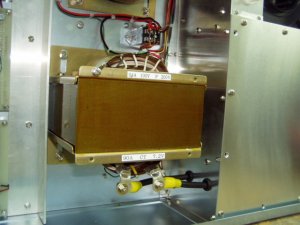

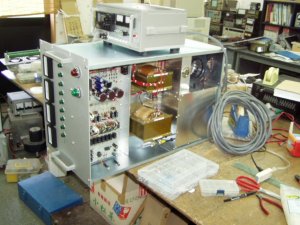

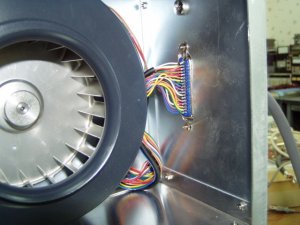

全体の眺め	ヒータートランス	MB1255と36Pコネクタ

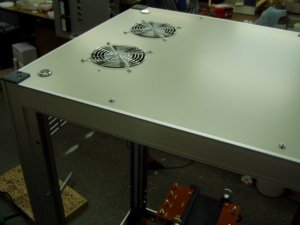

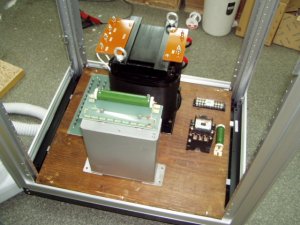

高圧トランスは単相10KVA	現在プリセット動作テスト中	19インチラックの上部には120mmファン2個

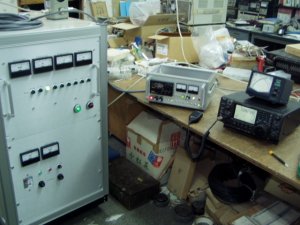

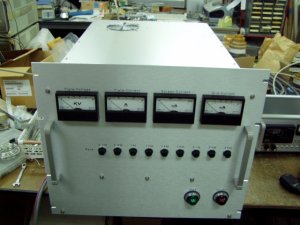

完成したRFデッキ	正面から、華麗なマスク	魂挿入中、IC-7400です
