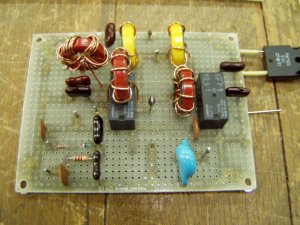

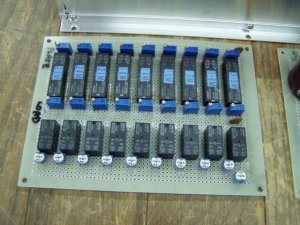

完成した8F71RプリセットAmp | この基板製作に大変時間が掛かる | 魔法？3.5-28M入力同調 |
 |  |  |

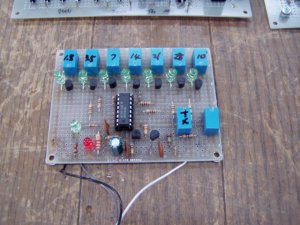

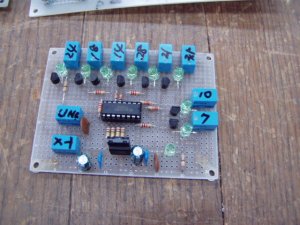

ICOM、BandData基板 | YAESU、BandData基板 | 過去にトラブル無しのサーボAmp |
 |  |  |

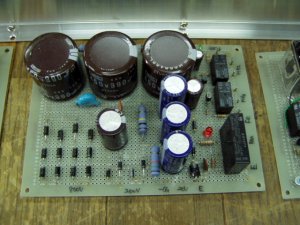

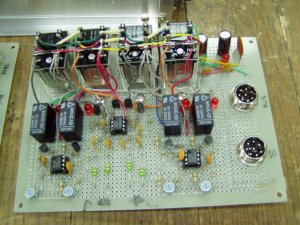

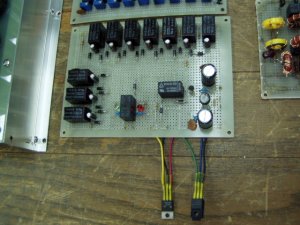

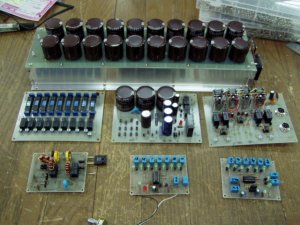

SG/CG/その他電源制御基板 | プリセット用ポテンションとALC調整基板 | サーボAmp電源とその他保護回路 |
 |  |  |

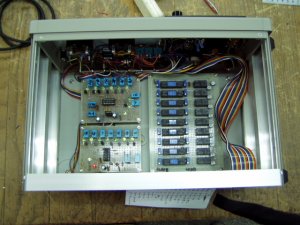

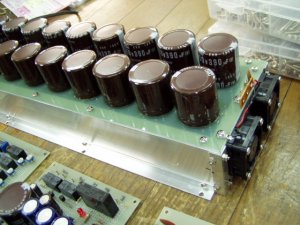

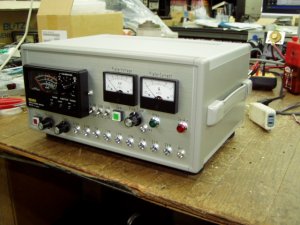

今回から採用のフィルターコンデンサ | コントローラーから製作しました | の中身 |
 |  |  |

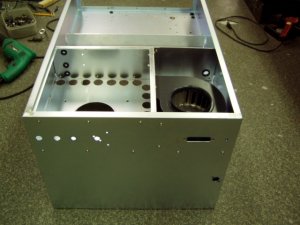

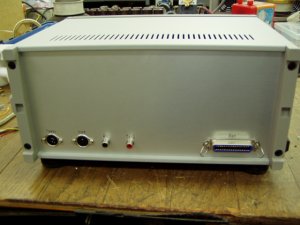

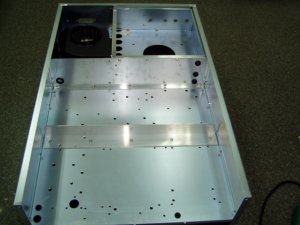

背面です、DINは、BandData | RFデッキシャーシー加工 | 相当な穴の数 |
 |  |  |

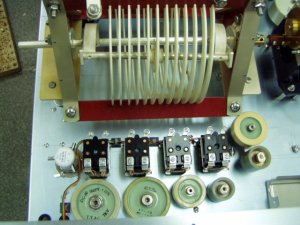

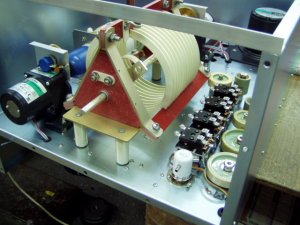

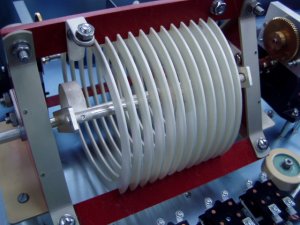

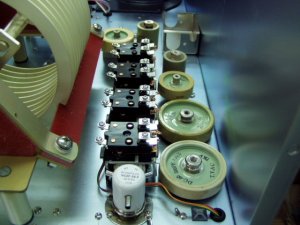

高価なバリL勿論新品です | 部品を取り付け始めました | Load用固定コンデンサ群 |
 |  |  |

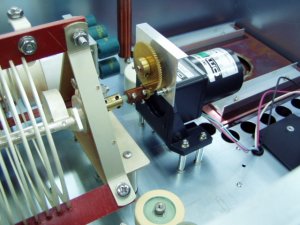

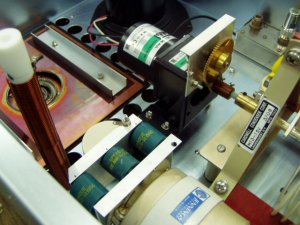

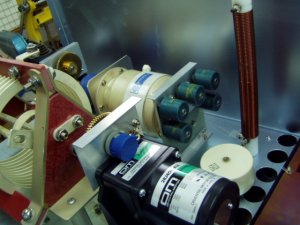

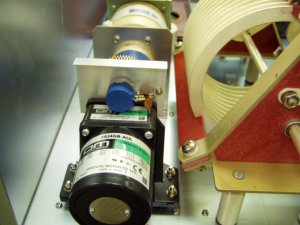

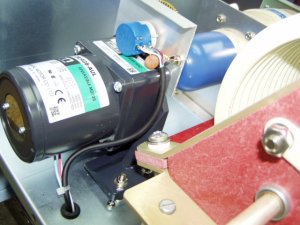

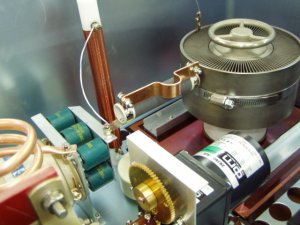

PlateTune用VVCとモーター | バリLとの絶縁は、ガラエポ棒 | PlateRFCはHenry、最後の1本となりました |
 |  |  |

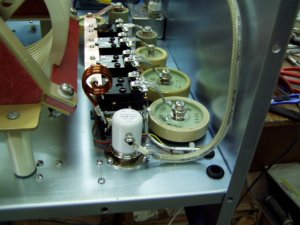

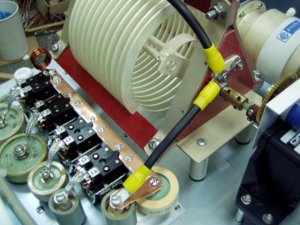

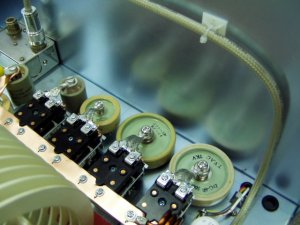

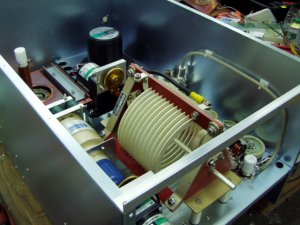

バリLとLoadの位置関係 | 最後にπLが付いている | RLとコンデンサは平アミ線で接続 |
 |  |  |

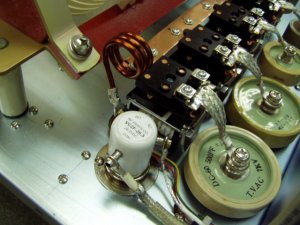

接続は14SQのKIV線 | バキュームRLは、RF.PARTS製 | ポテンションの配線終了 |
 |  |  |

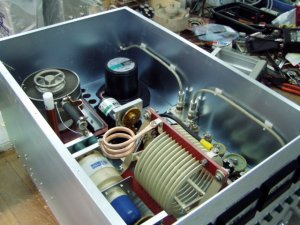

フィルターコンデンサの裏、順番が変 | 殆ど部品取り付けました | カップリングは、650P/18KVが5個 |
 |  |  |

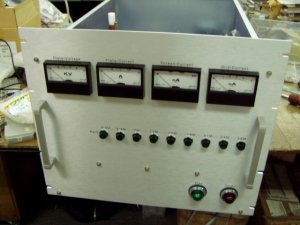

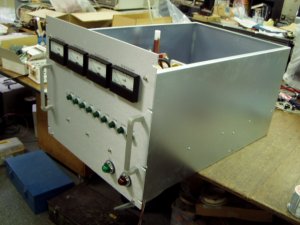

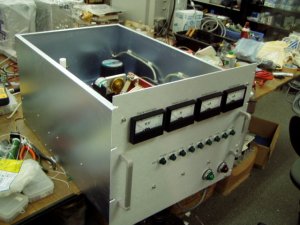

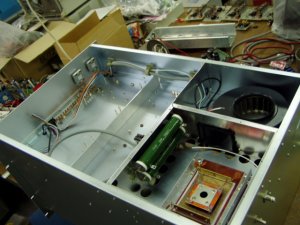

パネルを取り付けました | いつもこんな感じ | この角度がよい |
 |  |  |

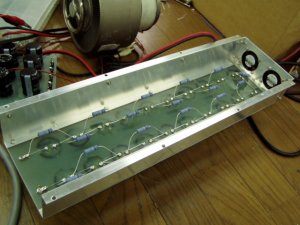

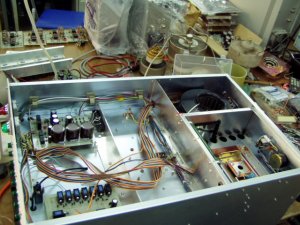

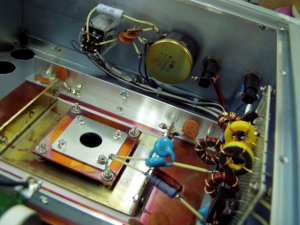

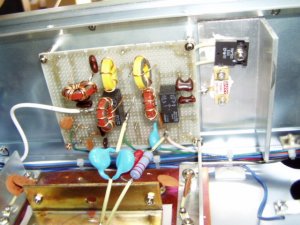

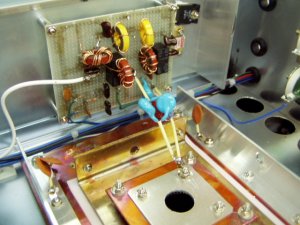

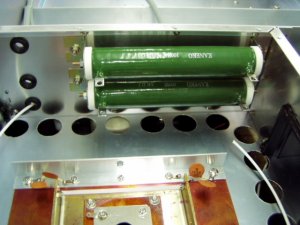

裏の配線は今からです | SGブリーダー3K/100Wが2個 | 入力マッチング |
 |  |  |
14以下50Ω/250W受け、以上は50Ω/50W並列 | 大きなBias用ボリウム | 基板の取り付け |
 |  |  |

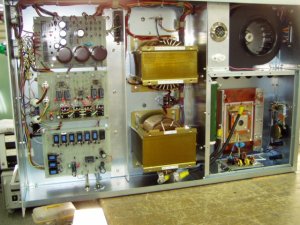

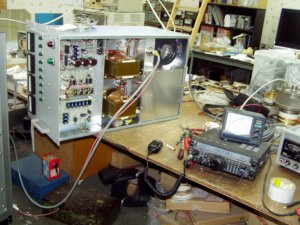

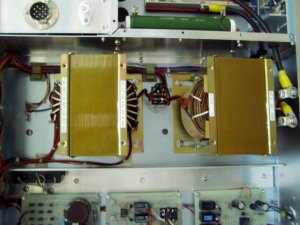

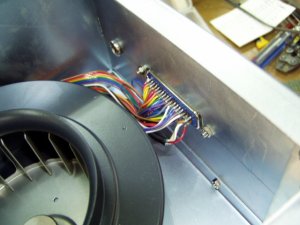

アンフェノール36Pで連絡 | 配線終わりです | 右がヒータートランス |
 |  |  |

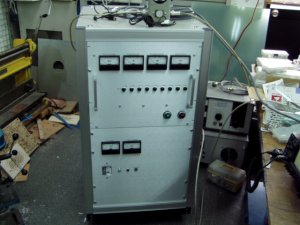

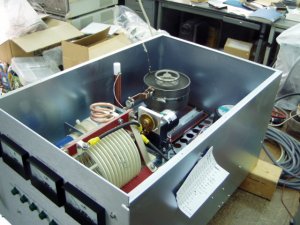

こんなできあがりです | 真空管を差し込み、28Mコイルを付け | やっと完成しました |
 |  |  |

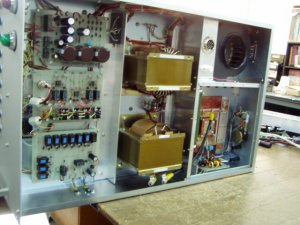

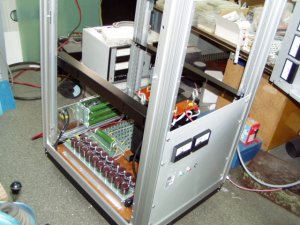

今回採用のパラ止め | 魂挿入中 | 電源部です |
