8F75Rを使用して3.5-28MHzプリセットAmpの製作です。

 Out5KW程度ですので、Loadコンデンサ切替は、オムロンMM-2Bを使用しました、特徴は各Bandパワープリセットボリウムを背面に出して、
最大OutをALCコントロールで行いました、Bandによって耐入力の小さなANTも安心して使用できます。
                                                                    2010.Mar.26

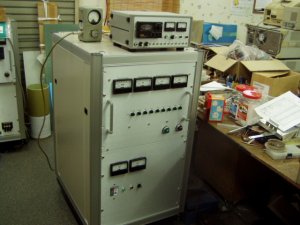

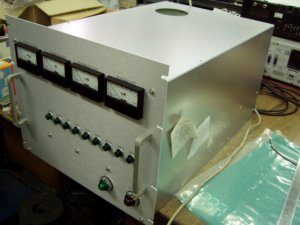

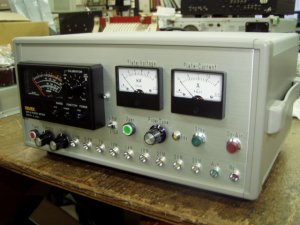

完成した8F75RプリセットAmp

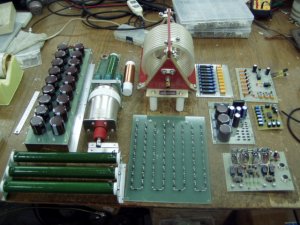

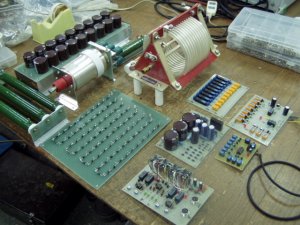

基板、取り付け金具など準備
これだけでも結構時間がかかる

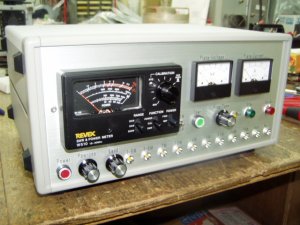

今回のコントローラー
W-510、電圧計、電流計

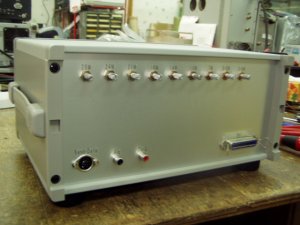

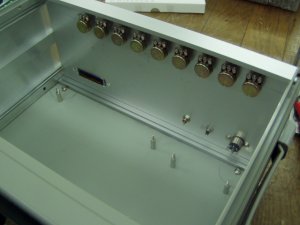

背面にはプリセットパワーボリウム

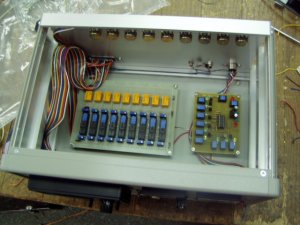

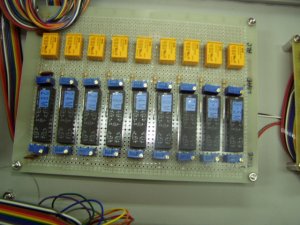

部品取り付け完了
VR10KΩが9個

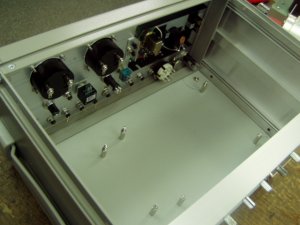

基板取り付け
Tune.Loadプリセットポテンション群

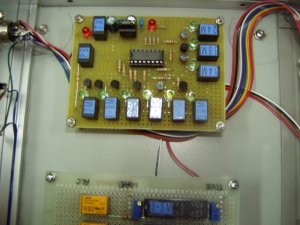

Yaesu、Band.Data基板
完成写真ですみません

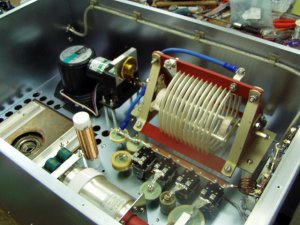

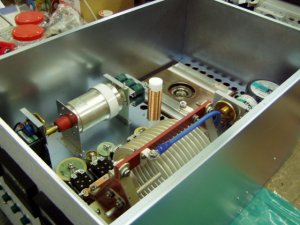

気持ちだけのπLコイル
VVCはComet12-500PF/15KV

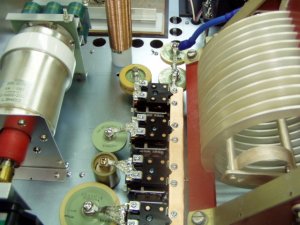

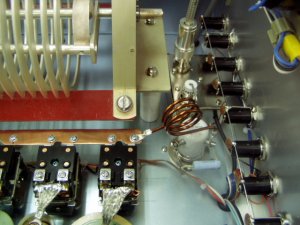

LoadコンデンサとMM-2B切替RL

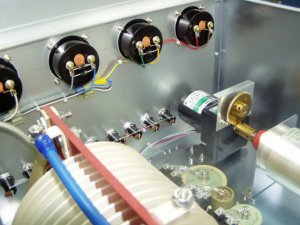

メーター回りの配線

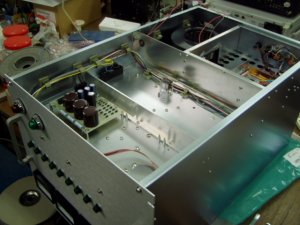

少しずつ作業が進んでいます

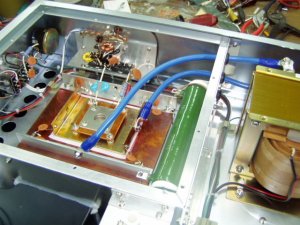

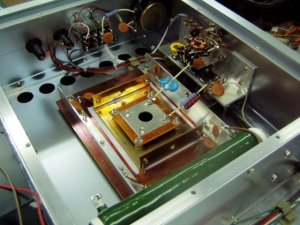

ファイナルBOXの中、企業秘密が沢山?
ヒーターは14SQ/KIVで配線
いつもと同じ部品配置
内部配線完了

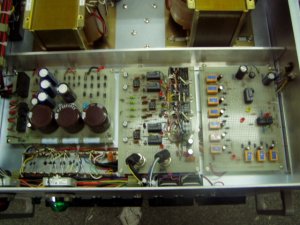

いつもの3連基板

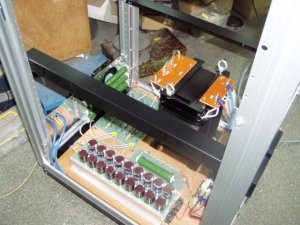

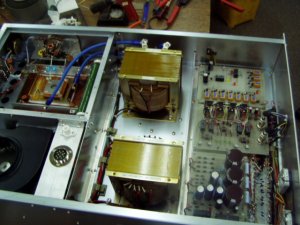

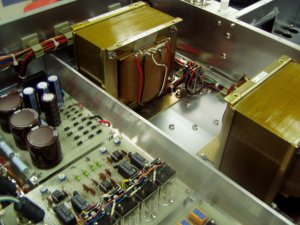

トランスがお互いにらめっこ

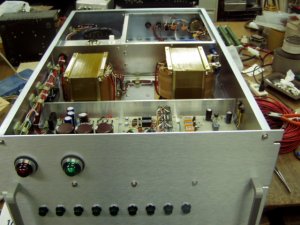

RFデッキの完成です

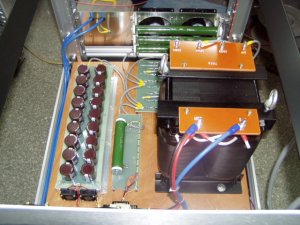

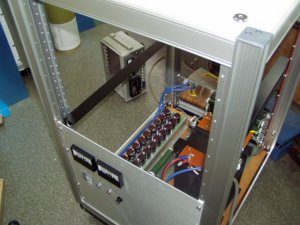

電源部です
トランスは小さめの7KVA
平滑フィルター390μ/450V、18個
