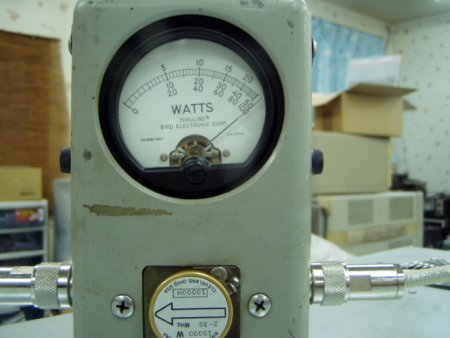

冷却Upの為シロッコファンを2個使用しています、トランスも12KVAと強力です、3相仕様のため、
4CX-5000Rでも14MH以下では簡単にOut10KW以上求めることが出来ます。
2013.Dec.31
 |  |

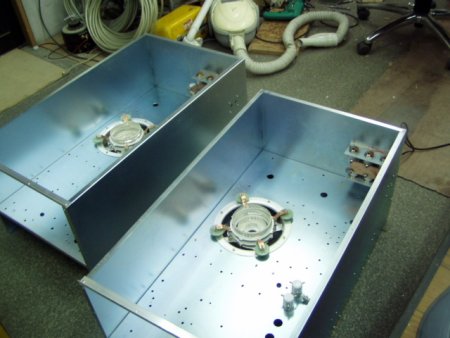

シャーシー加工から始めます辛い作業 | Ant切替は、信頼のバキュームRL |
 |  |

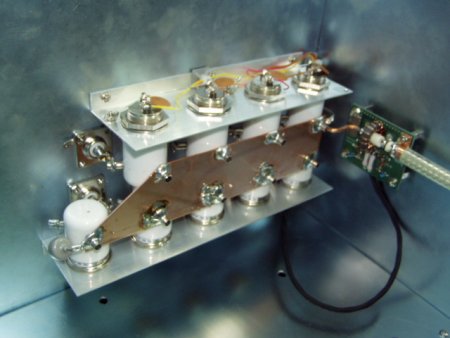

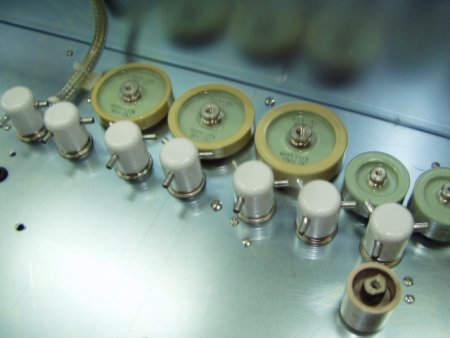

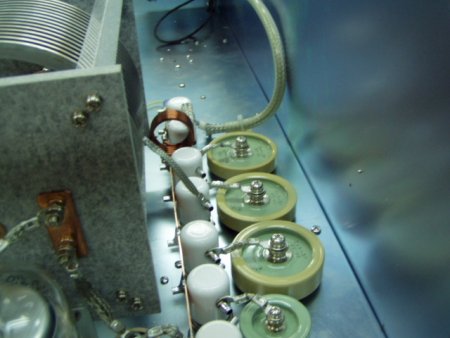

Load用コンデンサー群 | 12-500PF/15KV-VVCと25μH-オリジナルVL |
 |  |

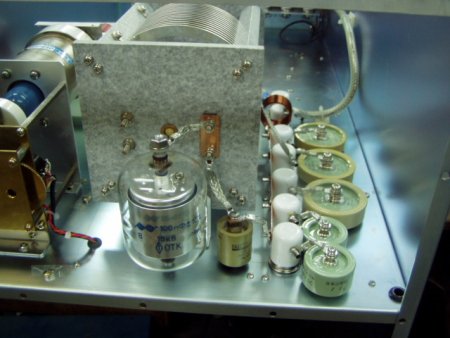

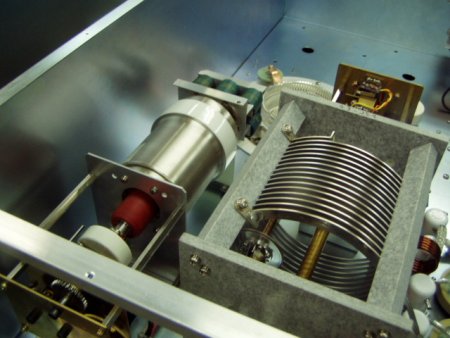

Load、CはバキュームRLで切替 | ストレスの多い28MHzLoad、Cはバキューム |
 |  |

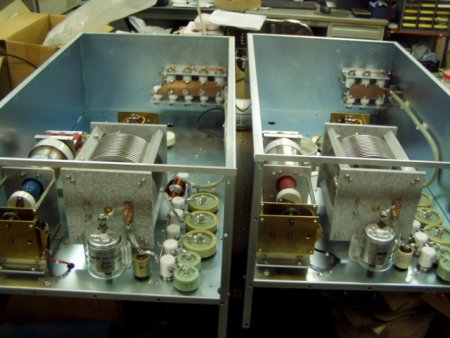

二台同じ形です | シャーシー裏も部品が付いてきています |
 |  |

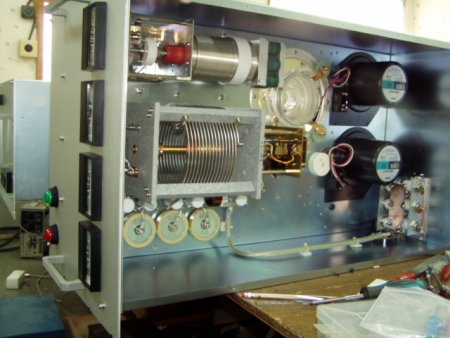

殆ど部品取付完了 | 今から配線します |
 |  |

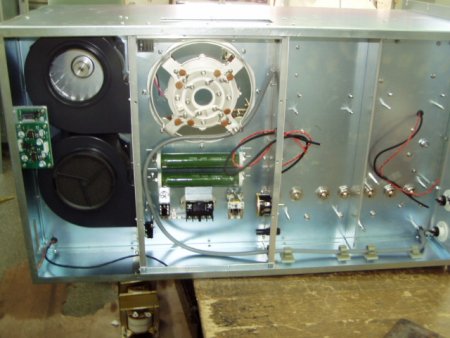

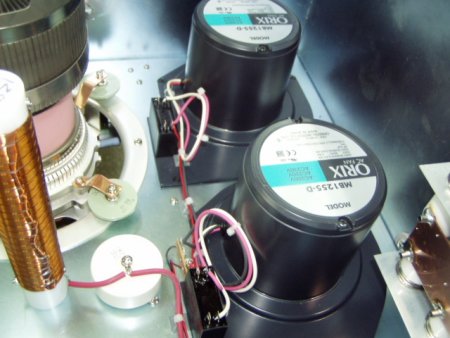

冷却効率Upの為にMB1255-D、2台 | 配線が終わりました |
 |  |

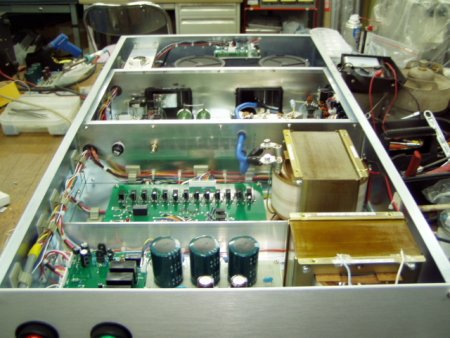

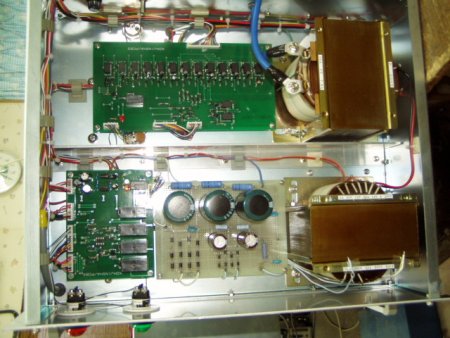

裏の全体図です | ヒータートランスと制御用トランス |
 |  |

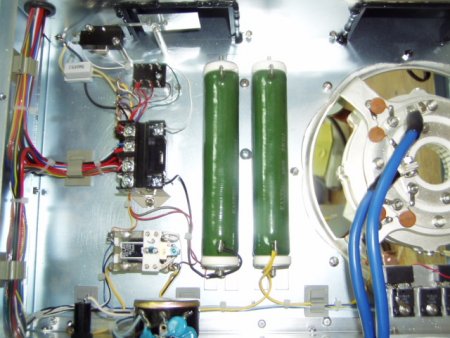

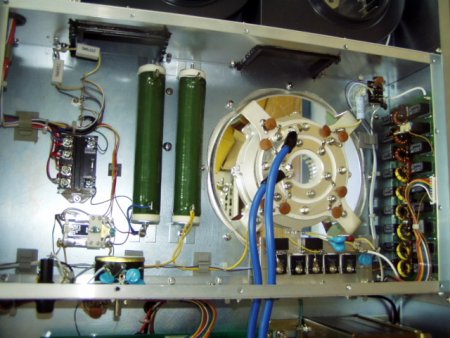

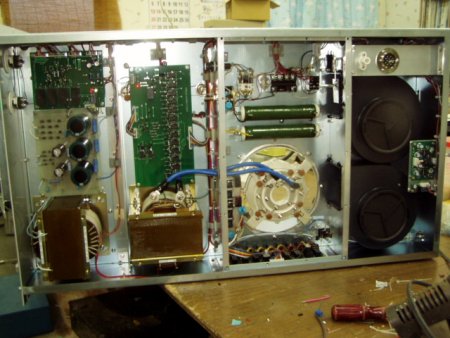

SGブリーダー抵抗、3/100W、2本直列 | 右端の見えるのが入力同調基板 |
 |  |

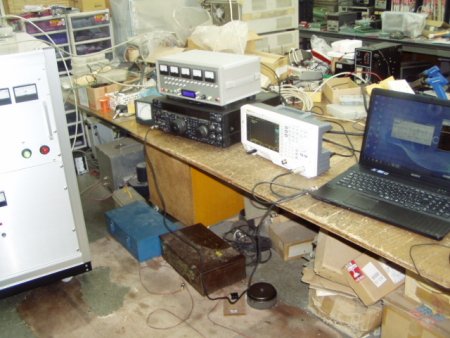

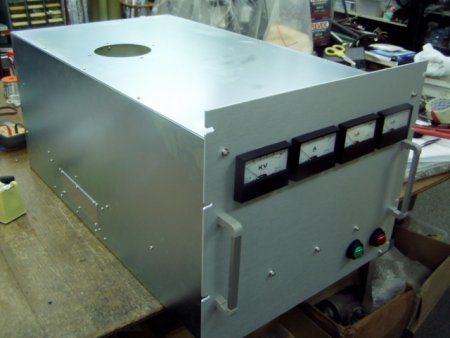

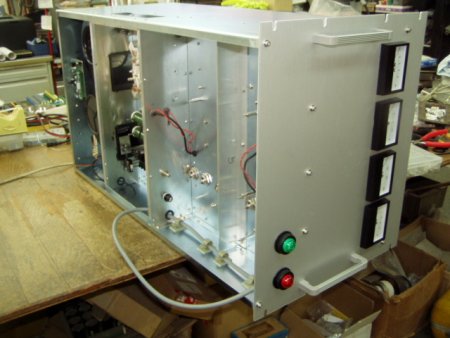

完成したRFデッキ通常より100mm長い | スペアナで測定中 |
 |  |

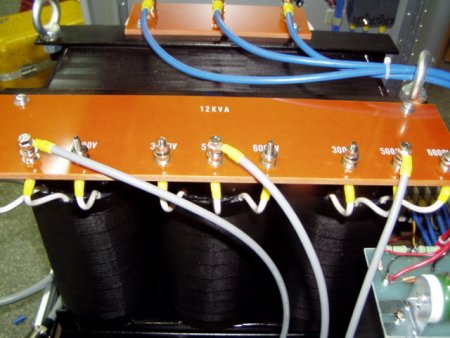

12KVAの3相トランス | 3相であれば5000Rも元気よく働きます |
