Ant切替器を2組製作しました。

　室内用、Ant.4回路、TX.2回路で壁に取り付けるタイプです、TX切替がありますので、アイソレーションが重要となりますので、
使用しないTX側はGndに落ちます、今回Ant切替には、補正用コンデンサーを使用せず、キャビティ（？）的な感じで構成して、
どれくらいの性能になるか、大変興味深い研究となりました。

　ネットアナでの特性は、思ったより良く30MHz迄SWRは1.1（14MHzは1.03）以下です、今まではコンデンサーを使用して、
周波数補正など苦労しても、各Ant端子で完全な均一の特性がえられることが出来ませんでした、Data表を見て分かるように、
ほぼフラットです、各端子のアイソレーションも-60dB以上獲れていますので、問題が起こることは少ないかと思います。

　次に屋外用の、受信用Ant.8回路切替です、これば1.8MHzビバレッジ用です、高い周波数でのアイソレーションは良くあり
ませんが、2MHz付近では-40dB程度獲れていますので、1.8MHzで使用を限定すれば、問題が起こる数字ではありません、
部品点数を減らし、コストダウンを意識して製作しました、コントローラーとの連絡線は4本で、8回路切り替えています。

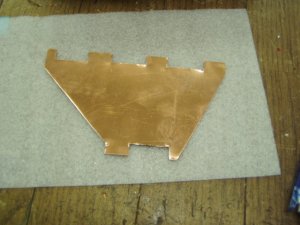

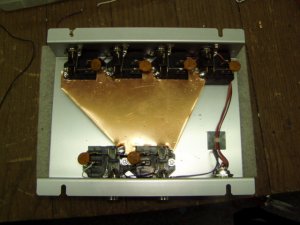

ケースはタカチ電機BCシリーズ	RLはオムロンG4F-1123T、12V	周波数補正用銅板です

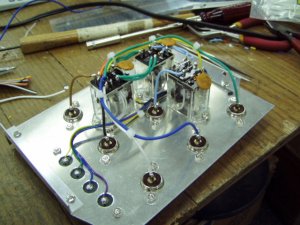

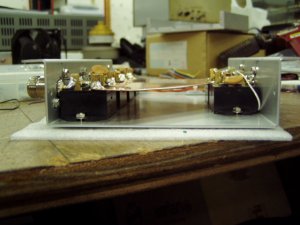

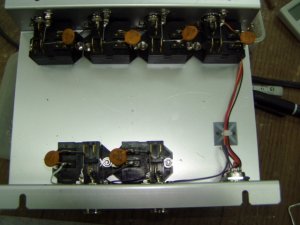

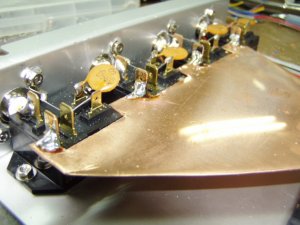

RLに接続しました	確実に半田付けします	銅板が斜めに見えますが水平です

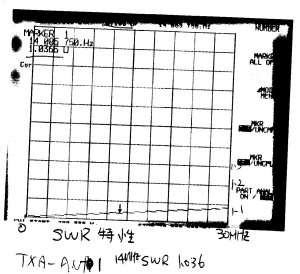

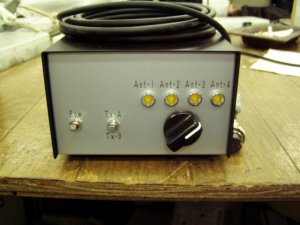

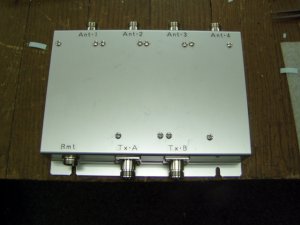

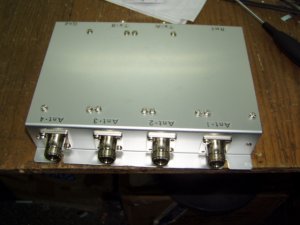

コネクターは全てN型、完成しました	リモコンです	TX.A-ANT.1SWR特性、縦スパンは0.1単位

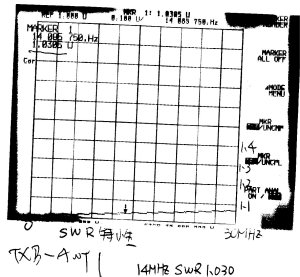

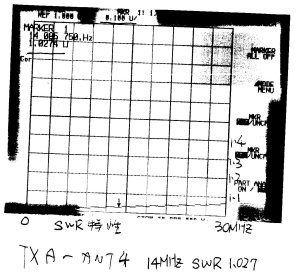

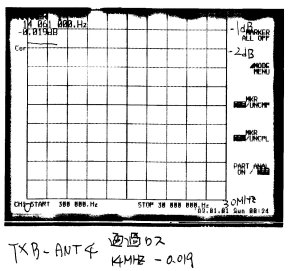

TX.A-ANT.4のSWR特性、殆ど変わりなし	TX.B-ANT.1のSWR特性、	通過ロス、殆ど測定できない範囲

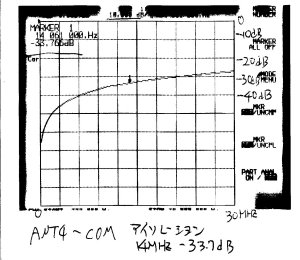

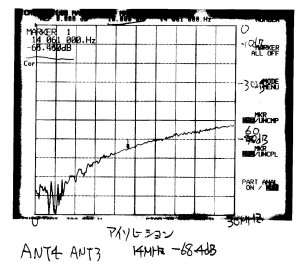

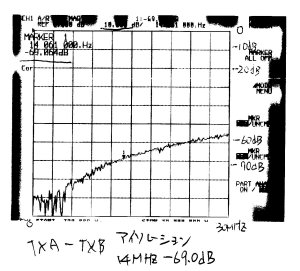

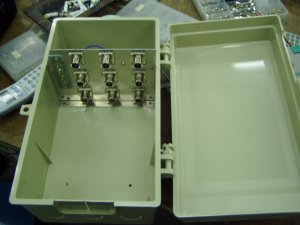

気になるアイソレーションもこの通り	Ant同士でも同じようなモノ	屋外ビバ用Ant.8切替器

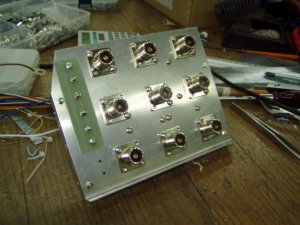

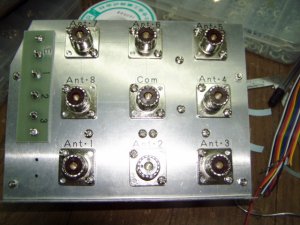

RLは3個で済ましています	コネクターは全てM型です	左側自作端子板は、連絡線用
ネットアナで測定中です	リモコンです	あまり良くないが、]1.8MHzでは充分でしょう
