Birdエレメント5000Hが10000Hになるインチキ情報公開

 10000H、USAでも$230もします、この為手持ちに5000Hがあれば、抵抗1本で10000Hになる未公開情報を提供します、
取付は至って簡単、直列に12Kの抵抗を入れるだけです、私の場合トグルSWを付けて切り替えています、他の周波数は
テストしていませんが、Hタイプについては、250Hが500H、500Hが1000H、2500Hが5000Hになることを確認しています。

 エレメント内部は、構造的にはC結合クリスタルダイオード、半固定抵抗(25K)になっています、周波数補正は、
カットオフがハッキリしないLPFのようなモノが入っていて、周波数が高くなるにつれて結合が強くなるRF電圧を押さ
える効果があります、通常であればC結合ですので低い周波数のエレメントを付けると、高いRF電圧が発生してプラス
の方へ誤差が出ます、ところがこのLPFで逆にマイナスに誤差が出ます、エレメントの帯域内ではLPFの補正でフラットな
特性になります、よく考えていて素晴らしいBirdの製品です。

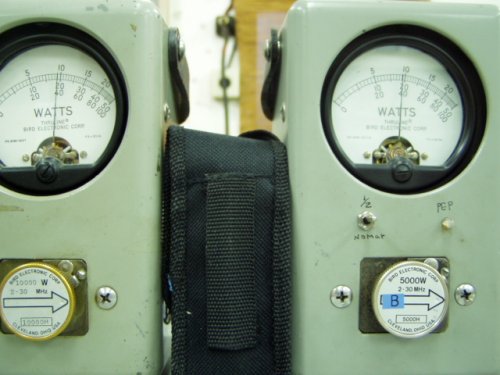

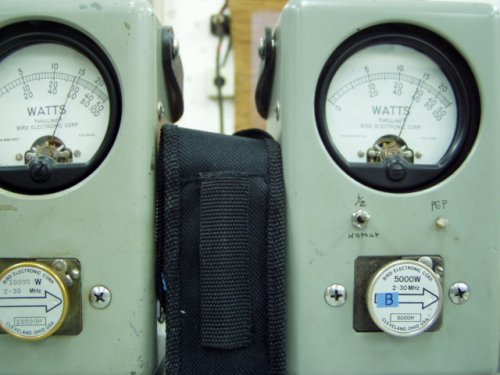

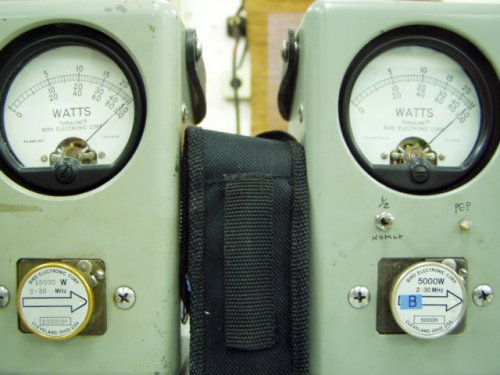

 写真左側が10000Hで、右側が5000Hに直列に12KΩ1/6WをトグルSWで切り替えています、各電力とも殆ど差が
ないことが分かります。
