Bird43,Bird4410Aの比較やエレメントの誤差など、指摘がありまし
たので、少し真面目に取り組みました。
2005May19
BIRD43,4410Aの研究をしてみました、特によく使用する5000Hを3個比較して、誤差などチェックしました、5000H、2個は私の
モノで、もう1個(C)はローカルから借りてきました、殆ど差が無く流石Birdと感心しました。

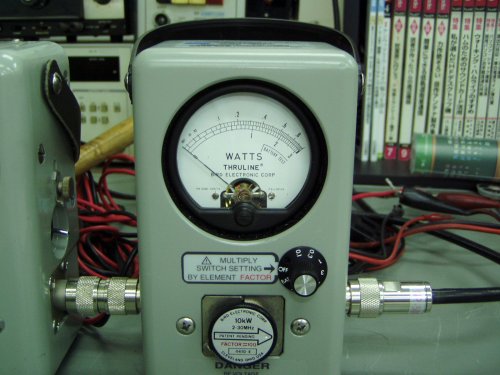

4410Aは、レンジ切替があります、100-30-10-3-1-0,3-0,1%の7切替です、10KWエレメントを差し込むと、切替で10KW、3KW、
1KW、300W、100W、30W、10Wと、大変使い勝手の良いモノです、金額はBird43は$315でBird4410Aは$730でUSAのRf.Parts
で売られています、エレメントは、＄230で、43用の10000Hと同じ金額ですので、沢山エレメントを買うのであれば、4410Aがお勧
めです、但し006P電池が必要で、切り忘れると直ぐになくなります、実際の運用には適していませんが、実験や研究する人には
FBでしょう。
 |  |  |

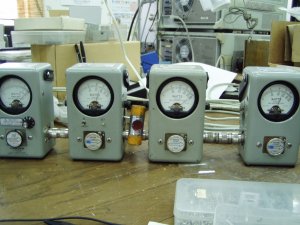

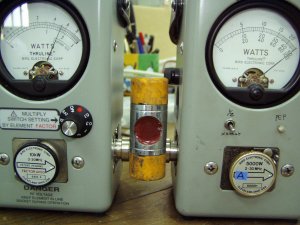

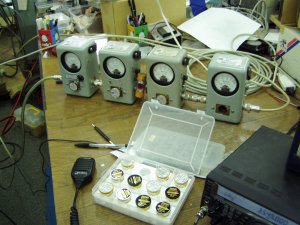

左から4410A、Bird43、3台直列接続 | 3.5MHzで、5KW流してみました | 4410Aレンジは100、43は5000H |
 |  |  |

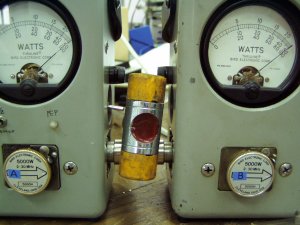

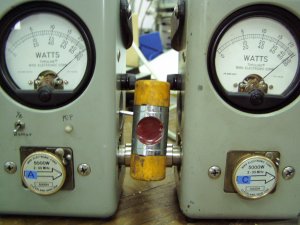

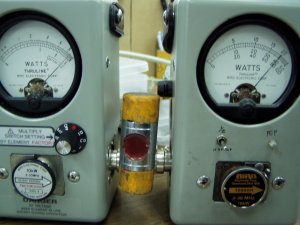

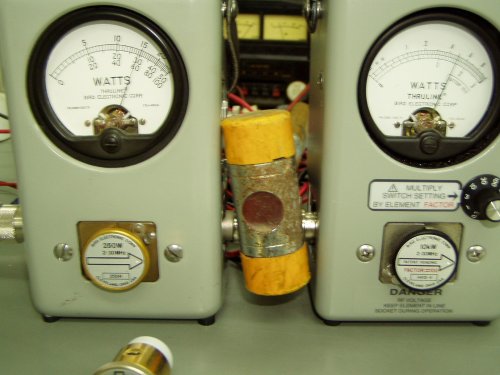

5000HエレメントA.C比較 | 5000HエレメントA.B比較 | 4410Aはレンジ30、左から3番目は2500H |
 |  |  |

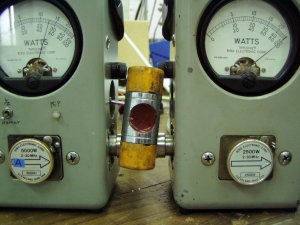

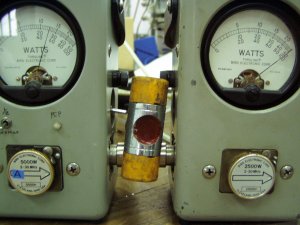

5000Hと2500Hの比較この辺りも正確です | 同じ2500Hとの比較 | 5000H、A.B3KW時殆ど同じです |
 |  |  |

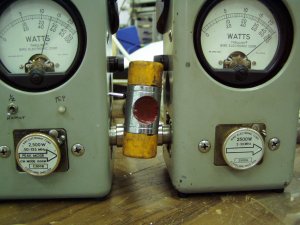

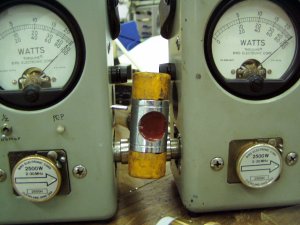

此同じモノでした | 3.5MHzで測定しています | 2500Bと2500H当然ですが、こんなに差があります |
 |  |  |

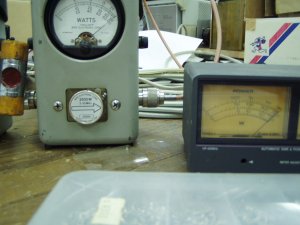

2500Hと、AS-3000、2.5KWでも3KW | 此同じモノ | 4410Aレンジ100と10000H |
 |  |

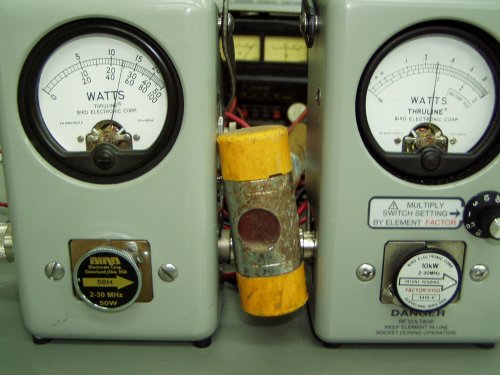

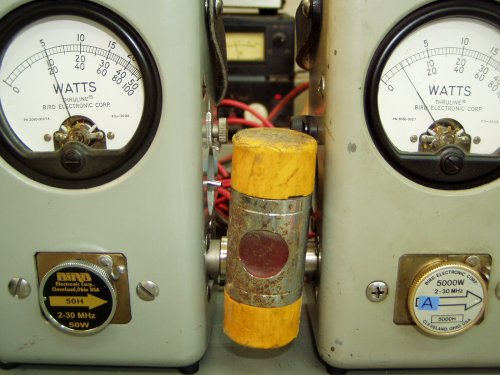

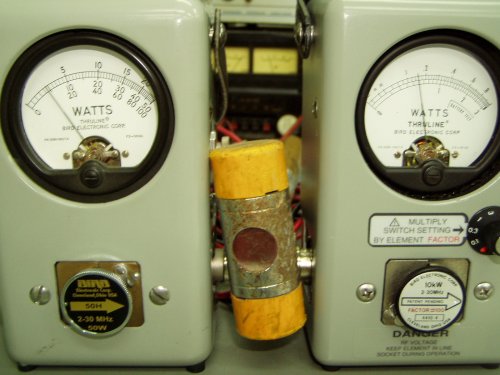

50Hとレンジ1、50Wと54Wでしょうか | 25Wと25Wで殆ど誤差がありません |
 |  |

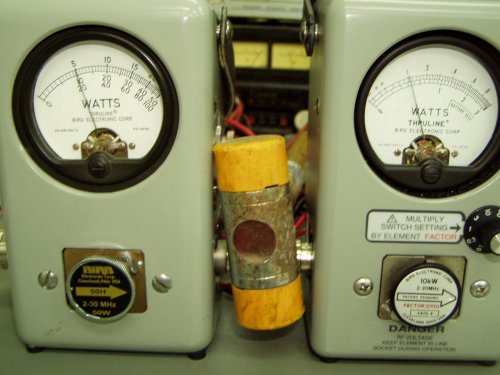

10Wと10W此もOKです | 50Hとレンジ0.3、5Wと5WとFB |
 |  |

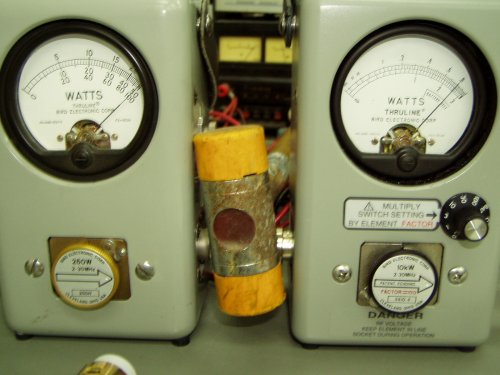

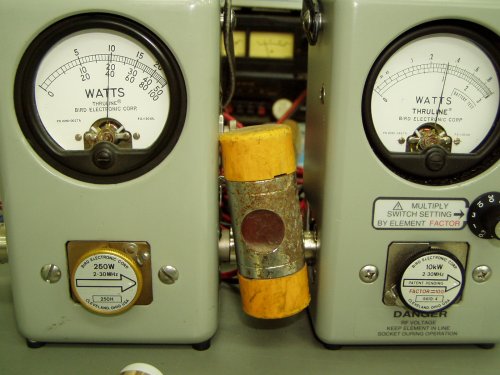

今度は250Hとレンジ3、250Wと250W問題なし | 150Wと150W、すごい |
 |  |
100Wと100W、言葉がない | 50Wと51Wにしとけ |
 |  |

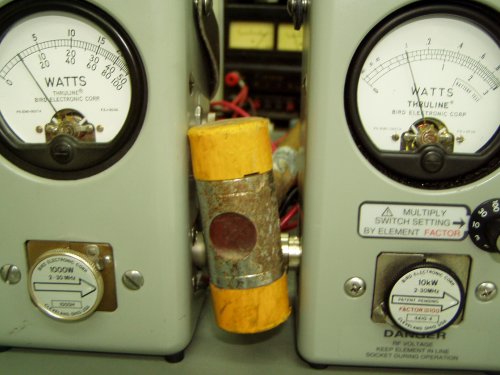

今度は、1000Hとレンジ10、1000Wと980W何だか分からない | 600Wと590W、ミクロの世界になってきました |
 |  |
300Wと300W、ですか | 100Wと100W、あなた様は大変偉い方です |
 |  |

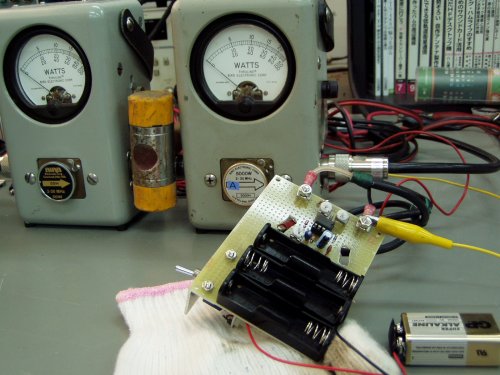

Bird43にOp.Ampを入れて、4410Aに改造できるか？ | Op.Ampで100倍増幅5000Hも、50H並みになりました |
 |  |

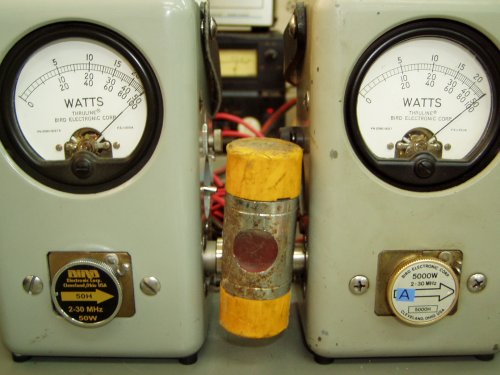

え〜50Hでは30W、5000H、Op.Ampでは20Wなんでなの | 50Hでは10W、5000H、Op.Ampでは、4W全く合っていない |
 |  |

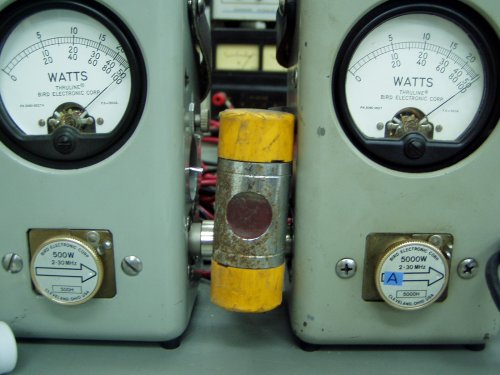

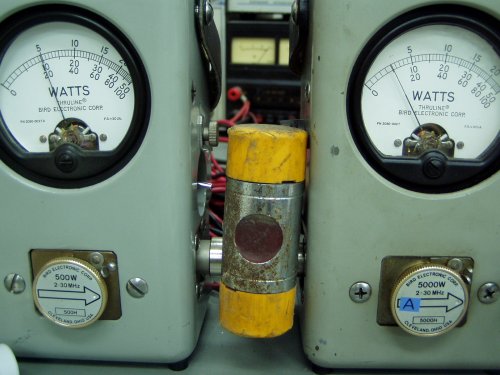

今度は500H、Op.Ampフルスケールで調整、しました | 500Hでは250W、5000H、Op.Ampでは200W |
 |  |
100Wと50W、馬鹿な研究したモノだ | あなた様には、とても近づくことが出来ませんでした |
