CE-2500、タンク回路大幅に変更して、耐久力Upしました。

　今回タンク回路強化のため、PlateC切替のBAND.SWを使用せず、バキュームコンデンサー12-500PF/15KVを使用しました、
大幅変更のため、全ての部品を外し、VVCのスペース確保とチェーン駆動の作業が必要になります。

　LoadもAIR.VCから、固定コンデンサー切替に変更のため大幅に変更になっています、操作としてはVVCがPlate.Tuneになり
Load.TuneがバリLになっています。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2010.Jul.02　

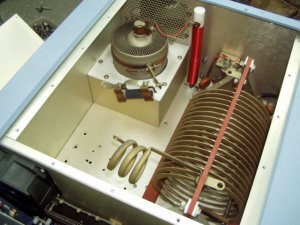

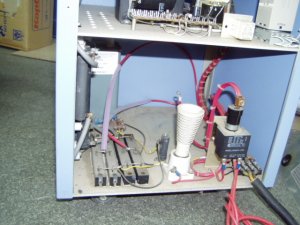

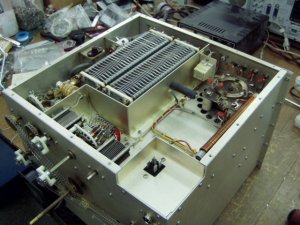

改造したCE-2500	送られてきたCE-2500	トランスは外されていました

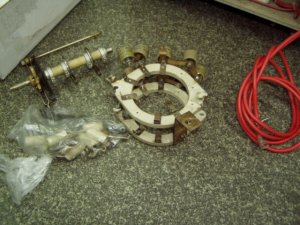

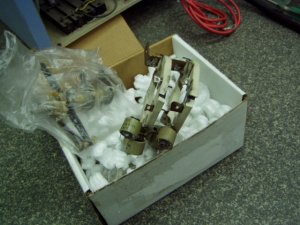

箱の中身は取り外したBAND.SW	バラバラです	スパークの痕跡だらけ

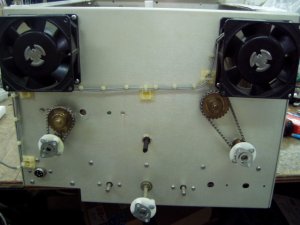

BAND.SWは外したままです	BAND.SW用のチェーンがありません	見た目は異常がありません

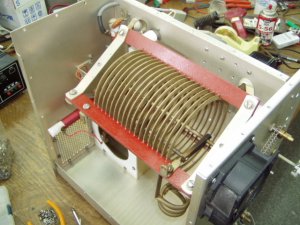

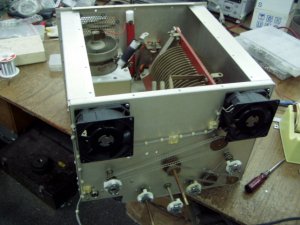

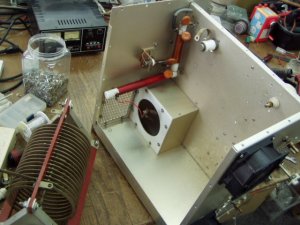

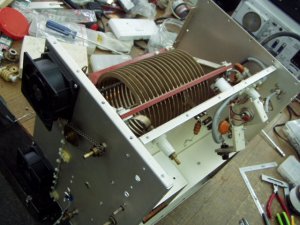

大きく変更のため完全に解体	バリLも接触が甘い	バリL取り外して整備しました

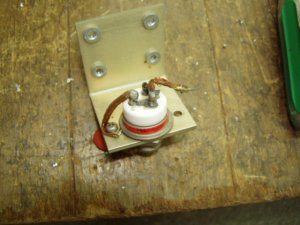

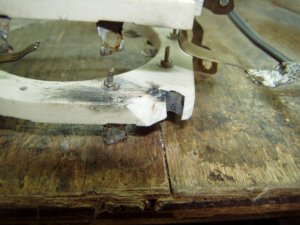

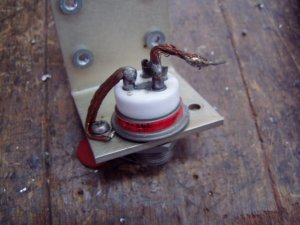

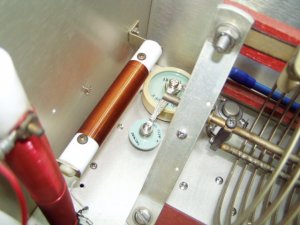

RFC切替のRJ-1A架かっている電圧に対して？	端子間でアーク痕	このように変更しました

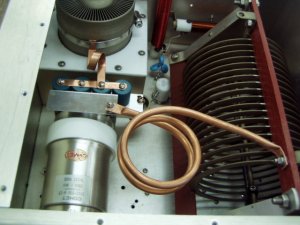

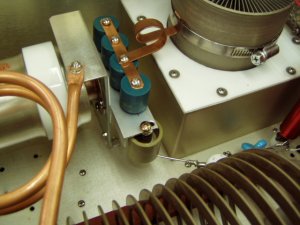

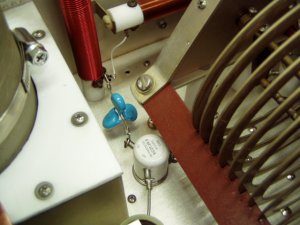

Plate.Tune用VVC12-500PF/15KV	カップリング680PF/18KV、4個	RFC切替RJ-2Bクラスに変更

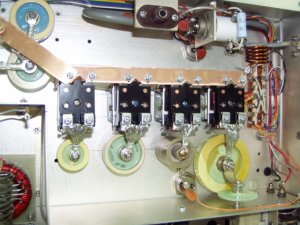

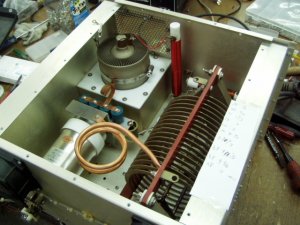

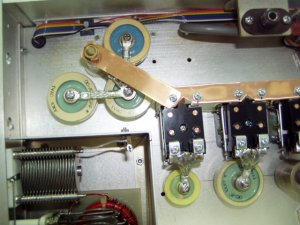

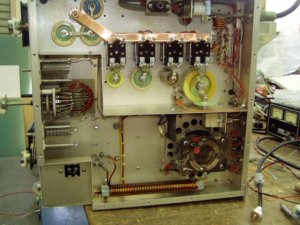

Load用コンデンサー	左Plate.TuneVVC、右Load.TuneバリL	Loadコンデンサーと切替RL

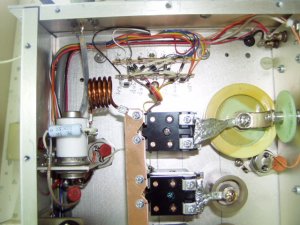

切替RLはオムロンMM-2Bです		Band切替、マトリクスダイオード

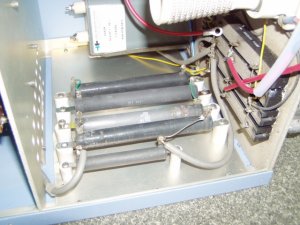

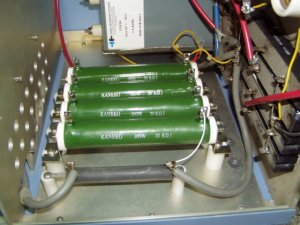

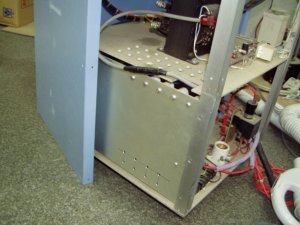

高圧用ブリーダー抵抗焼き切れていました	交換には外側のカバーも外します	JA製30K/100Wが4本

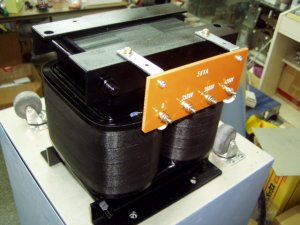

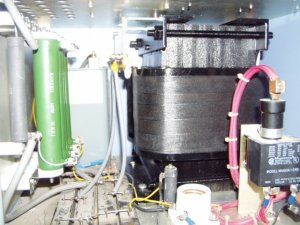

トランスの位置決めと、取り付け穴作業	端子板は横にするしかありません5KVA	挿入しました

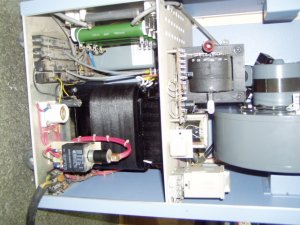

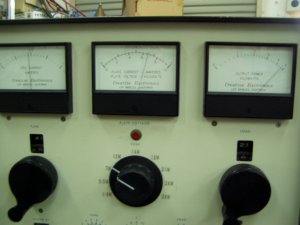

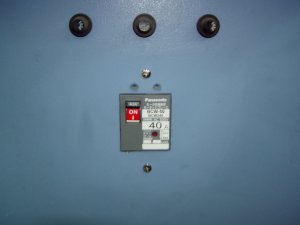

トランス、天井とギリギリです	ブレーカーも40Aに変更しました	動作チェック
