お待たせしました完成です

CE-5000ESP　1.9-28MHz　クイックQSY　AMP
あの難儀なCE-5000Eが夢のようなAMP、完全に蘇りました。

　

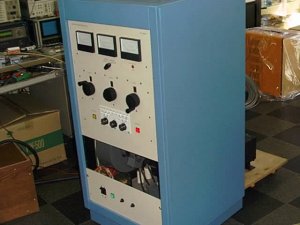

どうです格好が良いでしょう

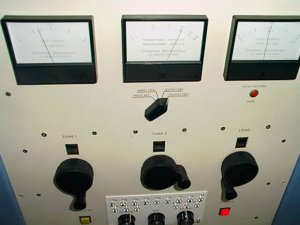

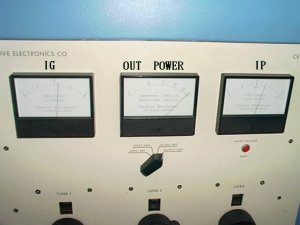

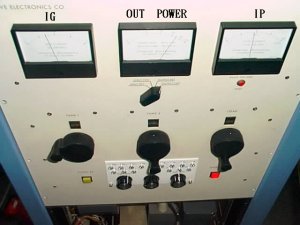

動いているところ右のLoadツマミは死んでいる

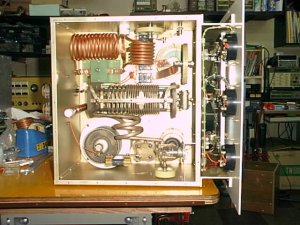

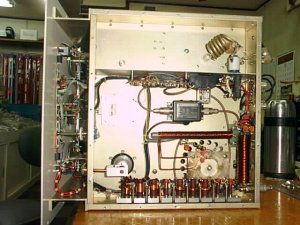

此が完成したRFデッキ
右のVRLが1.9MHz追加コンデンサーの切り換え

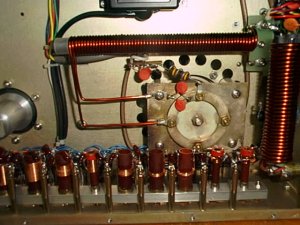

入力同調コイル群大きさが違うのは堪忍して

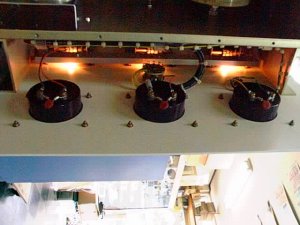

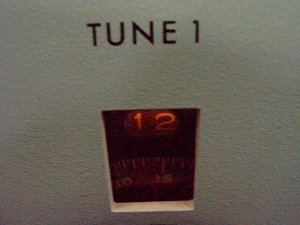

裏から照明用のランプを取り付けました
どうです綺麗でしょう暗闇でもTuneバッチリ
Input150WでOutput3.4kw出ました
Input220WでOutput5kwにちょっと足りない

Test　Tada　
HV　無負荷5.8KV　　負荷1.2A　5.2KV
エキサイター　FT-1021　Input150w　　1999.NOV.11
周波数BandTune1Tune2Ip(A)Ig(A)In．SWROut(kw)
1.82MHz160m
2
5.3
1.2
0.4
1.2
3.2
1.9MHｚ160m
1.3
3.8
1.2
0.4
1.2
3.2
3.5MHｚ80m
11.8
1
1.1
0.4
1.1
3.4
3.8MHｚ80m
12.1
2.3
1.1
0.4
1.2
3.4
7.05MHｚ40m
16.8
8.6
1
0.4
1.2
3.2
10.1MHｚ30m
16.7
13
1
0.4
1.2
3.3
14.2MHｚ20m
16.6
16.2
1
0.4
1.1
3.2
18.1MHｚ17m
20.7
16.7
1
0.4
1.2
3.2
21.2MHｚ15m
17.8
18.1
1
0.4
1.1
3
24.9MHｚ12m
19.6
18.7
1
0.35
1.1
2.6
28.2MHｚ10m
21.8
19.2
1
0.35
1.2
2.5

Tune1(400PF.VC)可変範囲　0-25　　Tune2（バリL）可変範囲　0-19.5

製作者から一言
　今回のAMPの改造は大変勉強になりました長年の研究テーマ、9Band固定Loadコンデンサーで上手く動作する事の確認が出来とても
満足しています。

　Userからは、1.9MHzの追加でしたがこの際これ以上出来ない迄の改造を任されましたAMPが到着して動作チェックを各Band行いまし
たが、技術者の端くれである私でもBand調整が難儀でした、特に入力です此はSWRメーターとの睨めっこです、バーニアで目盛りも付い
ていれば良いがそれもなくやっと追い込んでもG.GAMPですので出力調整をすれば入力もやり直さ無ければなりません此では堪りません
シングルBand．AMPになるのも納得です。

　技術的に改造に当たって苦労したのは入力同調回路でした9Bandもあるコイルの調整です、GG.AMPなのでアナライザーの使用では
最後まで追い込むことが出来ず実働しての調整です、30kgもあるRFデッキを何十回も入出ししましたがコイルDataを取っていますので
次回から楽になると思います。

　1.9MHzのタンク回路も結構苦労しましたPlateのVCの容量が推定400PFしかないが、何とかなるだろう思いましたがタンク回路がハイLに
なりすぎPlate．RFCの影響が激しく上手く行きません、1mH程在れば良いのですが現実的に電流容量がとれるにはかなりの大きさになり
ます、そこでフェライトコアに巻きましたがコアの発熱と9Bandも在るので必ず何処かに共振してしまいました、そこでタンク回路のQを下げる
事にしましたそこで問題になるのはPlateVCの容量を増やすことですVCを手持ちの700PFの交換することを考えましたが、形が違うため

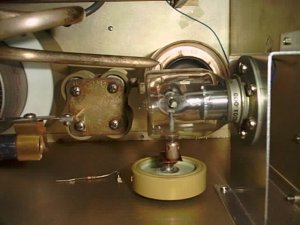

ギヤメカとの組み合わせが上手く行きませんので諦め、固定コンデンサーの追加する事にしました少し贅沢ですが手持ちのバキュームRL
を使い1.9MHzのみ300PFを追加しました。

　USERはRTTYにも使用するもあるので3kw連続キャリアー３分間テストも行いましたがPowerダウンも殆ど確認されませんでした、まず部
品は充分耐久性があることを証明されました。
　
　今回の改造はCE-5000Eを使用しているUSERを救うためいろんな価格設定を考えました。
バージョン
　A．今回と全く同じ物　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　380.000円
　B．3.5-28MHz　8Band　入力同調回路取り付け　　　　　　　　　　　　　160.000円
　C．上記＋Load固定コンデンサー取り付け　２点調整　　　　　　　　　　250.000円
　D．1.9-3.5MHz（3.8MHz含む）入力同調．Load固定　　　　　　　　　　200.000円
　　FanSpeed　３段切り換え10.000円

　改造は、今年は無理です2000年から始めたいと思いますのでよろしく予約はOKです。
