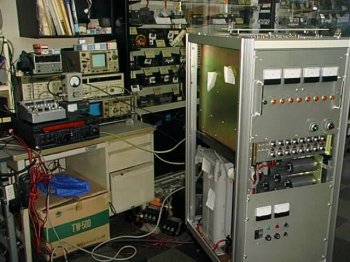

やっと完成したので報告します


　　プリセットは、完璧に機能しています

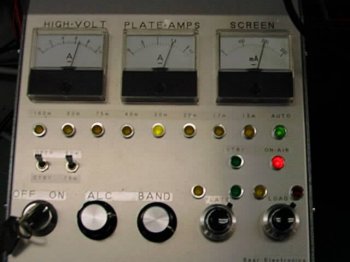

　　場所を取らないコンパクトのコントロールBOX

　エキサイタターのBANDを切り替えるとAMPも自動的に変わり面倒なチューン不要

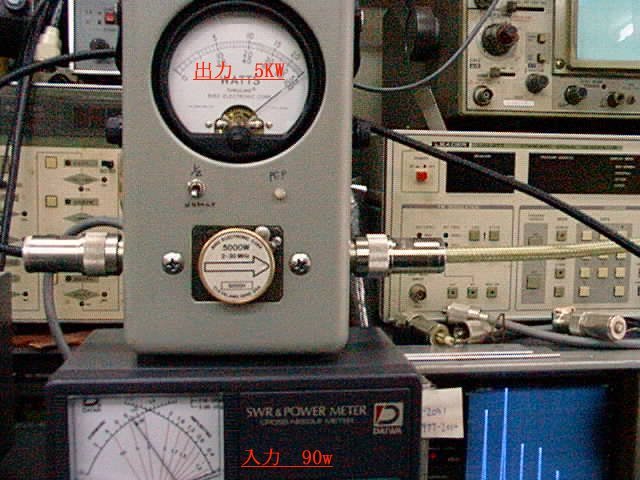

10MHzの測定です



入力90Wで出力5KW
軽く出ました。
　
EP7KV　IP1.3Aです
IN　PUT
7000X1.3=9200W
能率
5000÷9200=　55％

入力SWRも各BAND
　1.2以下です
（1.9,Mだけちょっと悪い）

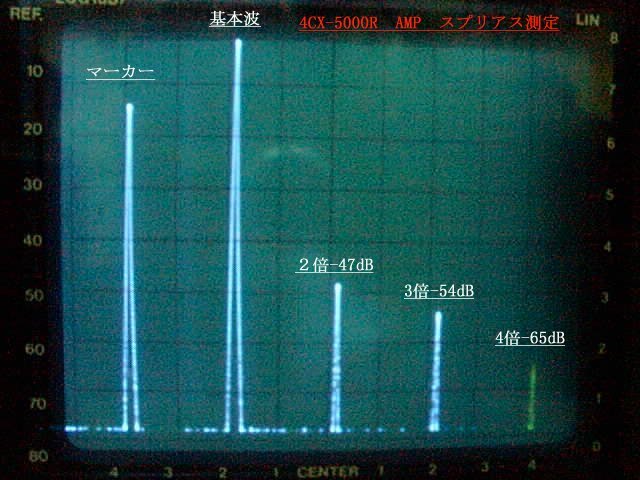

10MHzでの
スプリアス測定


とりあえず十分
満足しています。

よかった!!

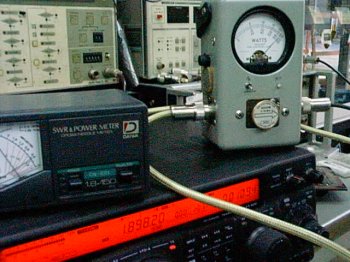

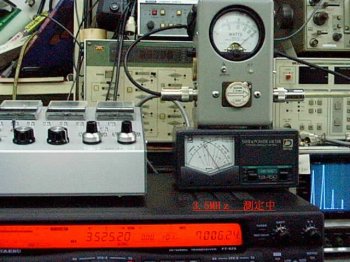

1.9MHz測定中	3.5MHz測定中

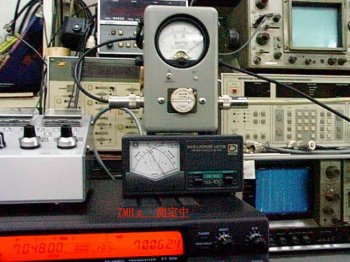

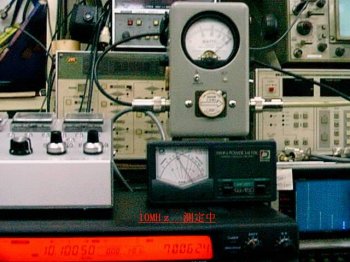

7MHz測定中	10MHz測定中

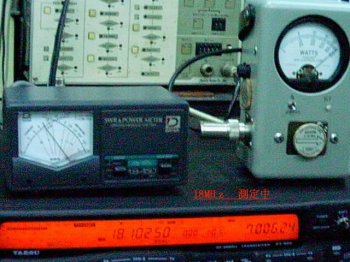

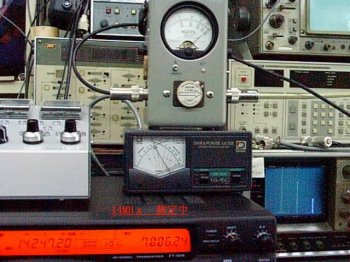

14MHz測定中	18MHz測定中

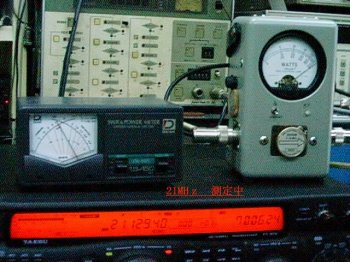

21MHz測定中
	最終の内部
セパレートコントロールボックス右端の２個の ダイヤルはPLATE　LOAD　FINETUN用

　　　　　製作者(JA6TAY)から一言
　今回は、新たな試しとしてプリセット．セパレートAMPに挑戦しました。
　プリセット部は、始めブリッジ回路とTRのみで製作しましたが電気的なバックラッシュなど有り精度が取れませんで
したので最終的にはOPAMPにて作動アンプ回路でやることになりました。
　セパレート部のケースは、IDEAL．UY-20　200x98x190 傾斜型を使用しました特徴としてはALCボリウム付きで
簡単にPOW.CONが出来ます、BAND．DATAが出ているトランシーバーで有れば（今回はYAESU）リニア部の
BAND切り替えから開放されます一応マニュアルでも使用できます但し3.5M　3.8MはBAND．DATAが同じなので
手動式ですこれは私の技術を持ってしても不可能ですHI.HI。
　今回は、初めてのことが多くトラブルが続出しました中でも一番苦労したのがプレート追加コンデンサー切り替えの
部分です何度SW部分を手直ししたか分かりません苦労した分大変勉強になりました目からウロコとはこの事のようです
最終的には1.9MのBANDですがバリLのインダクタンスが少なく別コイルにしたことですおかげでコイルだらけになって
全然スッキリしません手持ちの部品で製作したのが間違いでしたこんなに苦労するならもっと真面目に部品集めをや
れば良かったと後悔しました。
　最後に皆様には、完成が大幅に遅れ大変ご迷惑かけたことをお詫び申し上げます。
