GU-74B*2　50MHz　定格1.6KW Ampの製作です

　今回UJシリーズの6m用Ampを、最近お友達になったGU-74B*2本を使用しての製作です。

　目標は、このBandのトランシバーは、100W機が主流ですのでIn100WでOut2KW以上を
めざして製作に入りました。

　Plate電圧が低く、Zpも低いため特殊な部品など必要とせず、安く仕上がるようにいろんな
ノウハウが生きています、AntRLだけは、チョット贅沢にバキュームRL、RJ-1Aを使用して信頼性
Upに貢献しています。

　動作は、2mと同じくG.Gで、タンク回路はπLを使用して動作安定やスプリアス特性などに貢献し
ています、能率も65％以上取れていて満足な結果となりました。

　保護回路も、2m同様ステップスタート、OnディレーStby、Offディレーファン、など、必要なモノは
全て内蔵しているつもりです。

　寸法　H177*W430*D450　　重量　30kg　AC200V仕様　金額は358.000円予定しています。　　

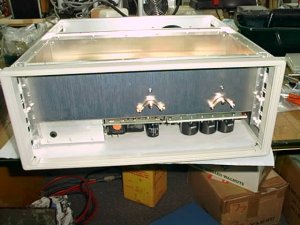

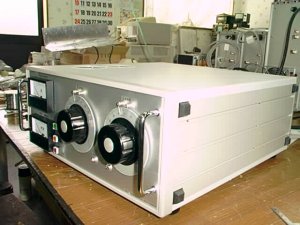

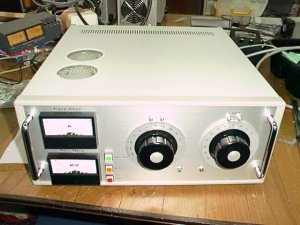

いつもながら、決まってるマスク	この角度も良いね	裏側に部品を取り付けました
RF部には、いつもながらの銅板を張りました	VCの軸をリンセイドウ板でGnd、これもノウハウ	配線が終わった裏の面

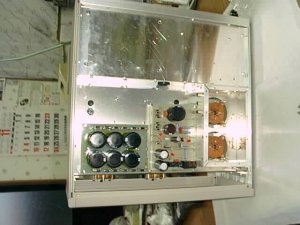

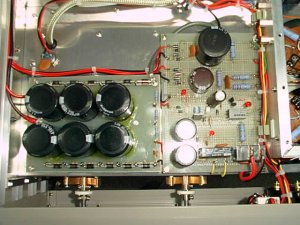

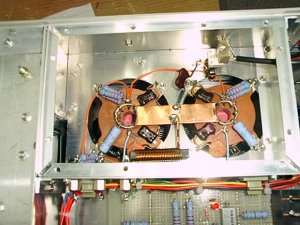

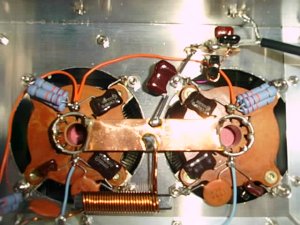

ソケット回り右上入力同調のVC	入力同調のVCは、最終的に固定Cにしました	左高圧基板、右SG.CGなどの制御基板

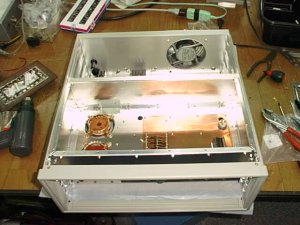

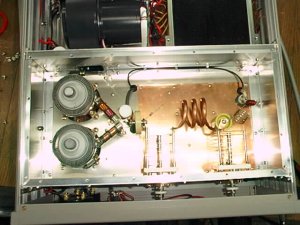

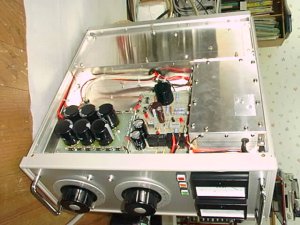

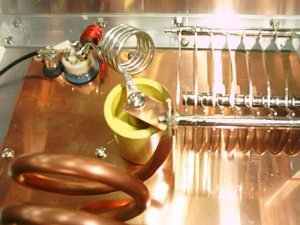

斜め後ろから写してみました	RF部、スペースに余裕あり	πLコイルと、RJ-1A

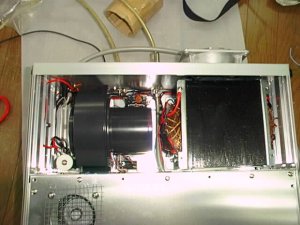

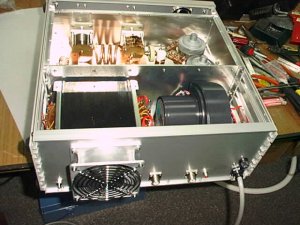

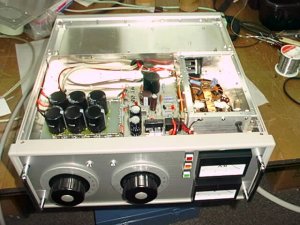

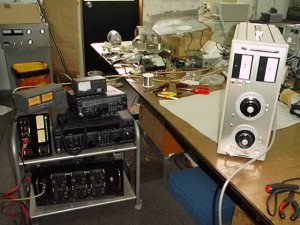

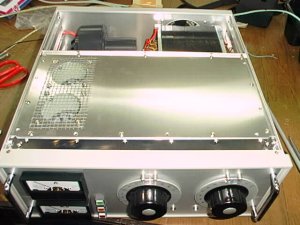

完成した内部	いつもの魂挿入中、此が重要	上蓋を取ったところ

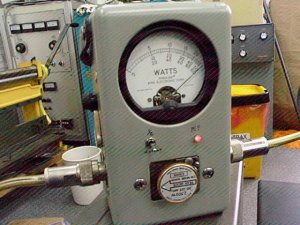

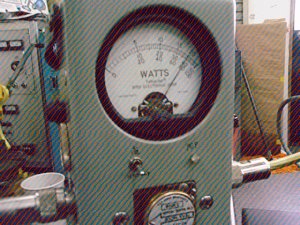

ファンは、MB1040-D	デジカメに電波傷害が、2KWFMキャリアー	SSB　PEPではなんと2.5KWでましたよ 2500B

製作者から一言

　今回、GU-74Bを使用して6mAmpを製作しました、ドライブは通常100W機ですので、問題なく2KWUp出ました、スペックは、
In80WでOut2KWｔｐ満足のいく値です、能率もEP2100VでIP1.4Aと65％以上取れています、利得の方も2mと殆ど変わりなく
14dB以上と全く問題のないモノとなっています。

　Zpが低く1KΩ位ですので、気になるPlateVCも市販のモノ3.5KV　50PFの羽根をひとつおきに抜いて、耐圧を上げ、推定4KV
以上容量15PFに改造して使用しています、よくステーター、ローターの軸とのギャップが変わらないから耐圧が上がらないと、言
われる人がいますが、その人は、真面目にVCをバラしたことのない方です、頭で考えるより実行すれば理由が分かります。
