今回得意になった、GU-84B×2で1.8-3.8MHz.Ampを2台製作しました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2006.Mar.26
　一台は、入力100W仕様でもう一台は入力200W仕様で、BirdメーターとAnt切替内蔵です。

　入力回路は、100W機はいつものマッチング回路、200W機は抵抗分割で25Ωで受けてLCは使用し
ていません、100W機はIn60-70WでOut5KWといつもと変わりなく、200W機は150W程度で5KWと程
計算通りに動作することを確認しました。

　前回は、背面に取り付けているファンは160mmでしたが、今回は120mmに変更しました、これでも充分
に排気します、勿論音も静かになりました。

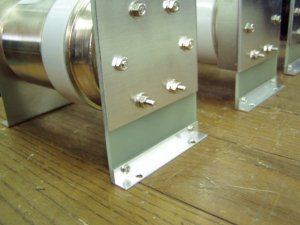

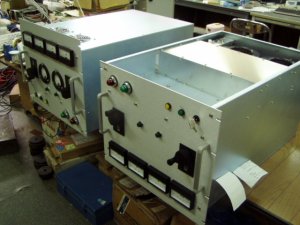

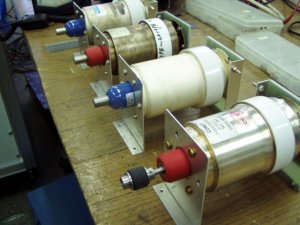

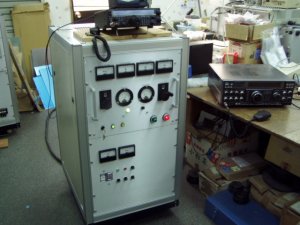

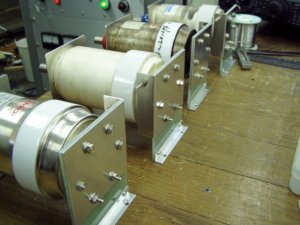

完成した12.8-3.8MHzAmp	VVCの取付金具加工です	後ろから見ました

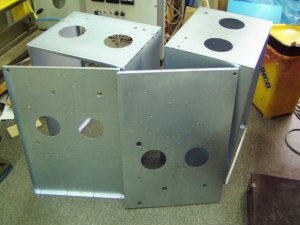

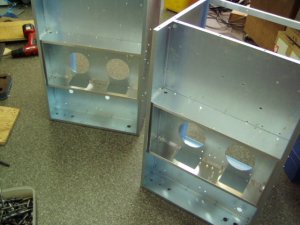

3mmガラエポで絶縁	シャーシー加工	アルミでのシールド箱製作

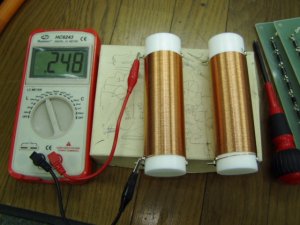

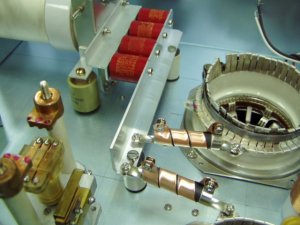

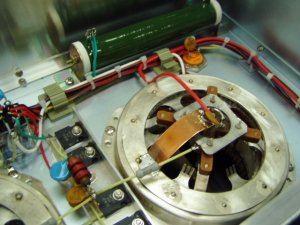

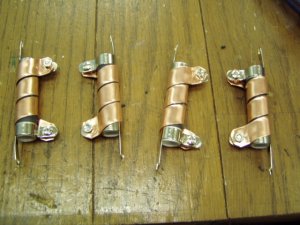

Plate.Rfc、インダクタンス248μH	パラ止め、無誘導20W？中国製	カップリングC、500PF,20KV、4個

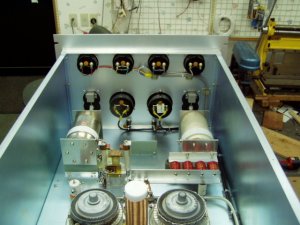

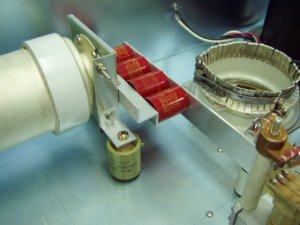

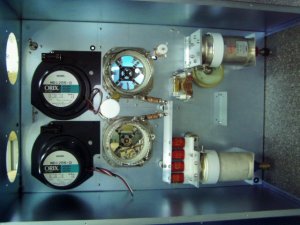

Plate.Vcには、150PF追加	RFデッキの裏と表	Load.Vcには1000PF追加

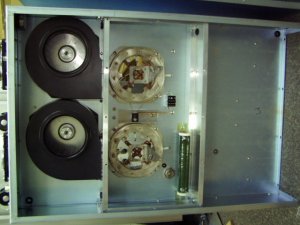

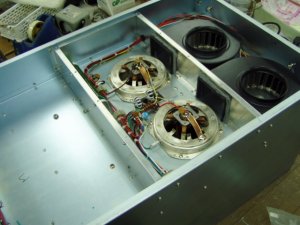

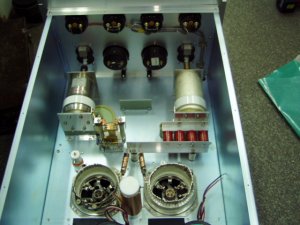

配線する前です	配線しました	100W機入力回路

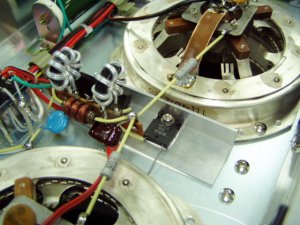

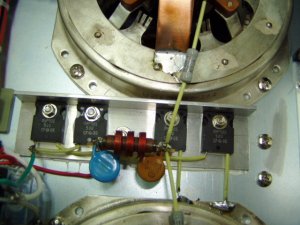

200W機、TR様なモノが50ΩRF抵抗	Load.Vc2000PF　Plate.Vc500PF	Ant切替用、RL

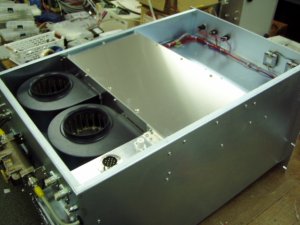

SGブリーダー抵抗、2K.100W	完全に配線終わりました	シールド板を被せます

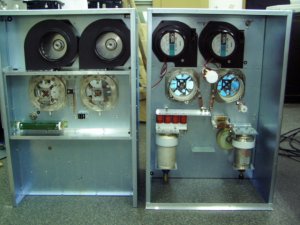

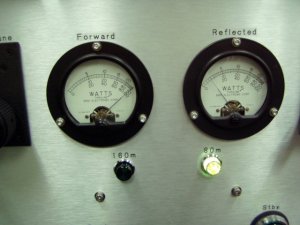

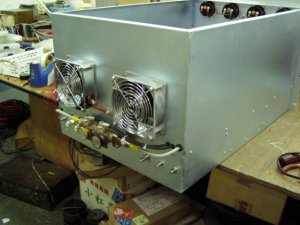

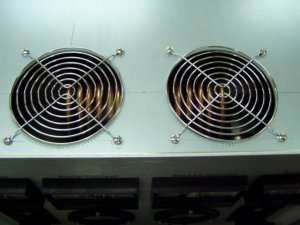

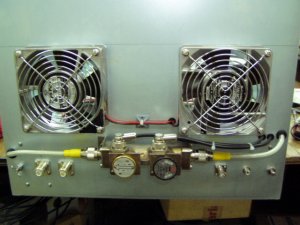

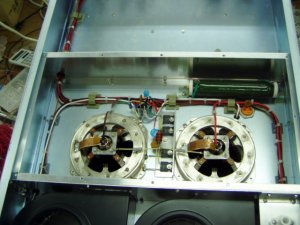

背面です120mmファン2個で排気用	Birdライセクション5000Hと100H	タンクコイルを付ける前

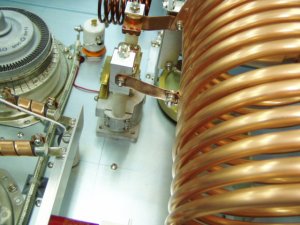

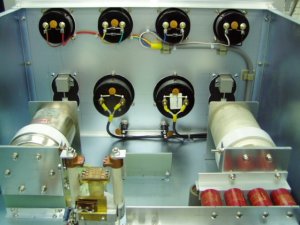

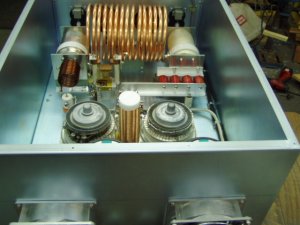

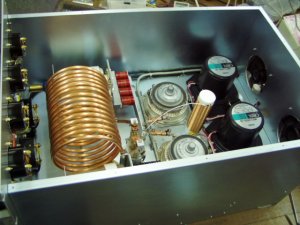

メーターの配線です	タンクコイル取り付けました	1.8M.3.8Mコイル切替RL

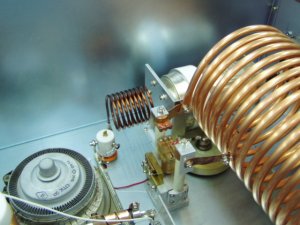

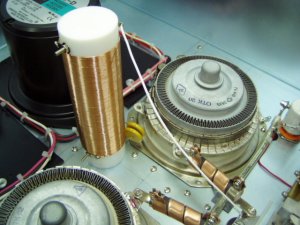

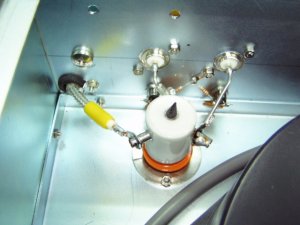

誇らしげに立っているPlate.Rfc	気持ちだけのπL	全体の眺め

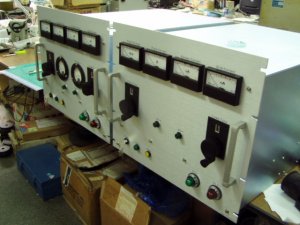

2台完成した、RFデッキ	1台はFor.Refメーターなしです	天板から空気を入れてコイルを冷やしてます

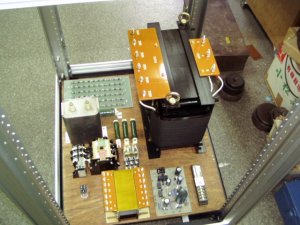

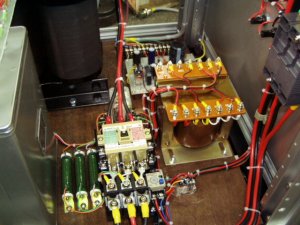

電源部部品を並べて思考中	トランスは取り出しやすいように、前回と場所変更	3相ですのでステップスタート抵抗3個

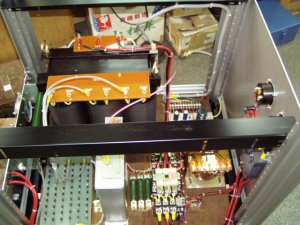

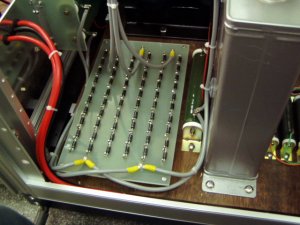

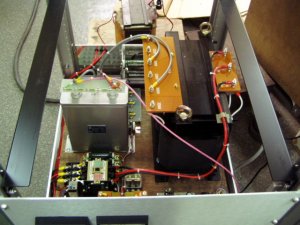

3相整流基板	配線完了、トランスは3相10KVAです	For5KWでRef10W、勿論ダミーです

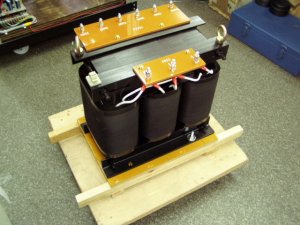

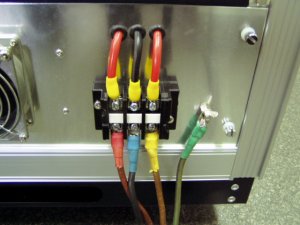

1次側入力結線	トランスは搬入しやすいように、取って付きの台	3個口で発送です
