Henry3KCX-MK�UをGU-84Bに載せ替え1.8-7MHzに改造しました。

　以前から興味のあった、GU-84B、1本での製作を、HenryのAmpで試してみました、ついでにLow.Band改造です。

　持ち込まれたHenry3KCは不動品です、球が生きていれば2本にしてPOW.UPする予定でしたが、新品は高価です
ので、GU-84Bに変更しました、改造に入る前に悪い部分のチェックです、SSB/CWポジションSW（高圧切替）が
スパークして不良です、次に高圧トランスです、2次側が絶縁不良です、高圧絶縁計で測ると5KV程度でジリジリ音
がします、このトランス今までにレアショートは一度もお目にかかっていません、いずれも絶縁不良です、結構修理改造
されていました、ダイオードも同一の物ではありません、タンク回路のカップリングもオリジナルと違います、改造後分
かったのですが、バリLがHi.Bandのところで焼けていました、新品が既に手に入りませんので、一瞬焦りました。

　GU-84Bは、2本では製作実績がありますが、何故か1本は初めてです、入力同調はいつもの魔法のマッチングで、
1個で済ましています、Outタンク回路は、1.8M用に追加コイルを取り付けています、動作上このコイルは7MHzから
全て通ります、Ant.RLは小型ですので、オムロンのMM-4を使用しています、バキュームRLではありませんが耐久力
充分です、ソケットの取付に苦労しました、仕切り板が邪魔になり、少し移動する事も考えましたが、電源部に行く
コネクター取付金具を構造上移動することができず、仕切り板を切ることにしました。

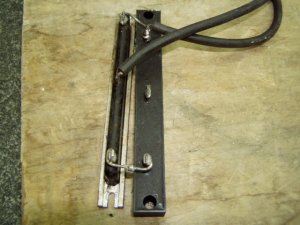

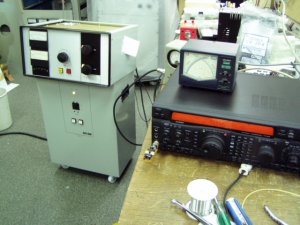

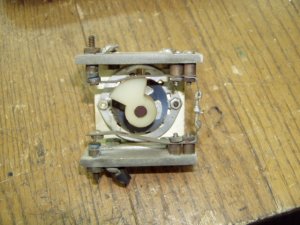

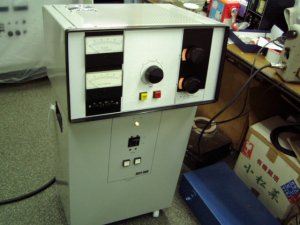

完成したＨｅｎｒｙ-GU84B	SSB/CWポジションSW	強烈にスパークしている

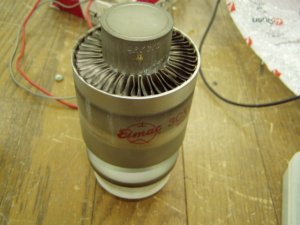

不良だった真空管	手持ちの球でテストしました	ダイオード種類が違う

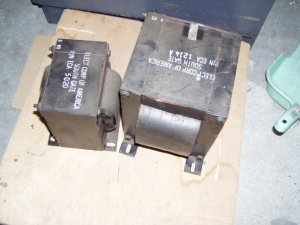

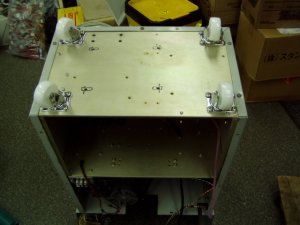

右の高圧トランス絶縁不良	持ち込みのトランスでテスト	ついでにキャスター強化

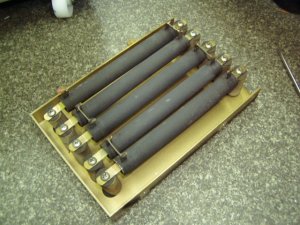

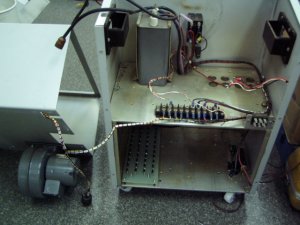

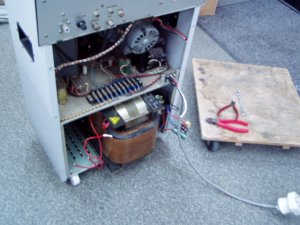

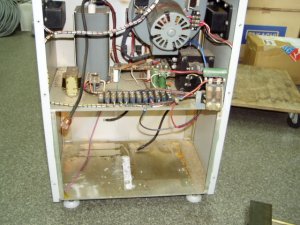

電源部品取り外し	元の部品はオイルコンくらいです	1本多いブリーダ抵抗勿論交換

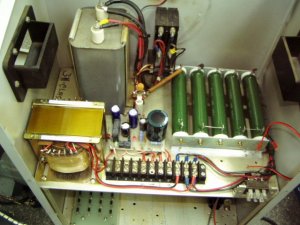

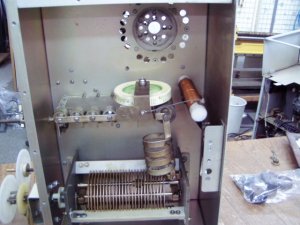

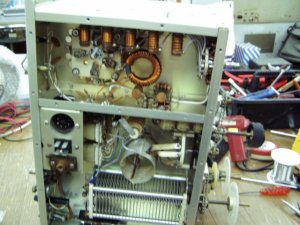

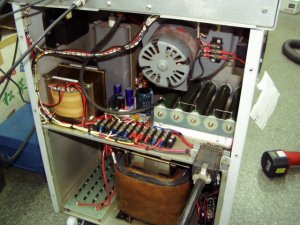

あっという間に出来上がり？	高圧トランスもすっぽり入りました	オリジナルのRFデッキ裏

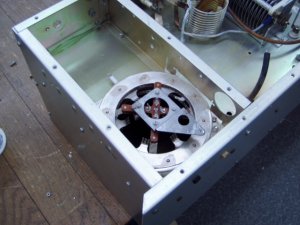

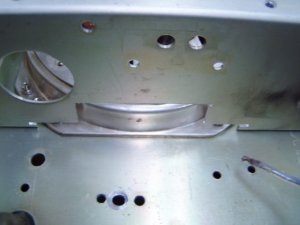

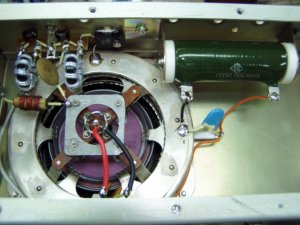

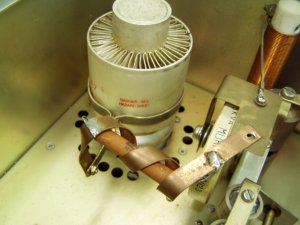

カップリングコンデンサー交換している	GU-84B用ソケット、取付に苦労	隣の領地に攻めてきました

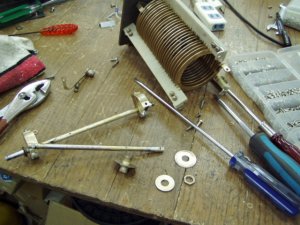

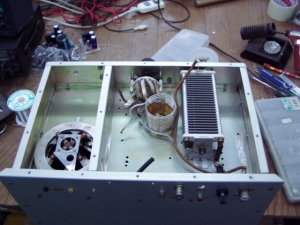

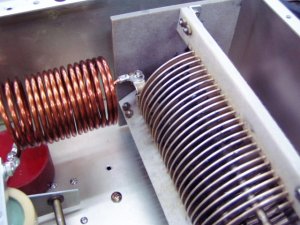

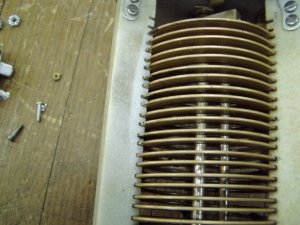

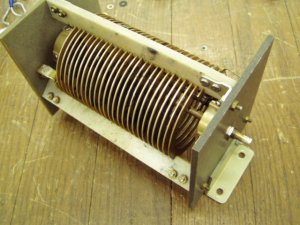

部品殆ど外しました	タンク回路製作中異状発見	このバリLなんかおかしい

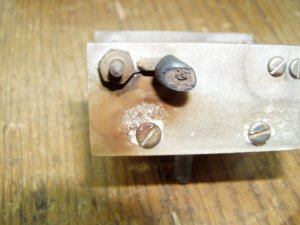

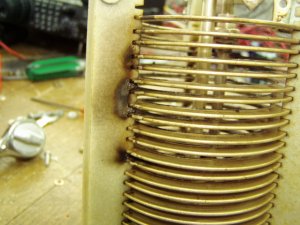

バラしてみました	なんと絶縁部が焼けています	ヤスリで削ると、綺麗になりました一安心

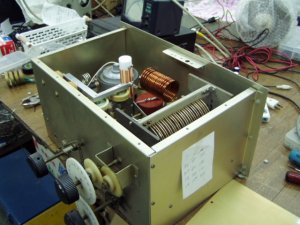

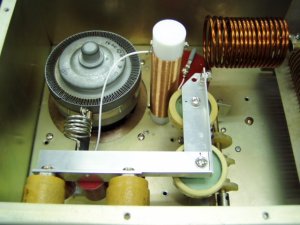

完成しましたよRFデッキ	オリジナルと全く違う生き物	右横は7MHz用C40PFが2個で80PF

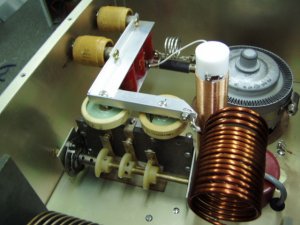

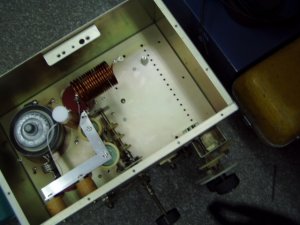

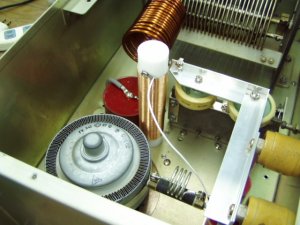

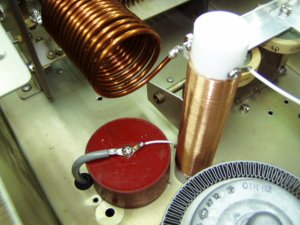

バイパスC20KV、4700PF、ヤフオクです	右3.5M用200PF、隣1.8M用300PF	追加したコイル

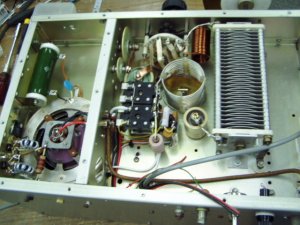

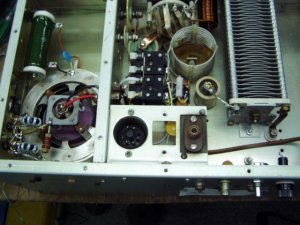

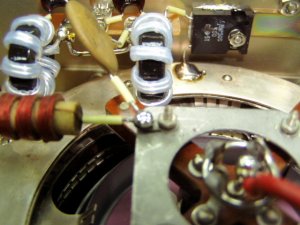

改造した全体の眺め	SGブリーダは2K	入力回路、キャラメルは50ΩRF抵抗

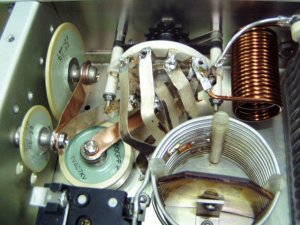

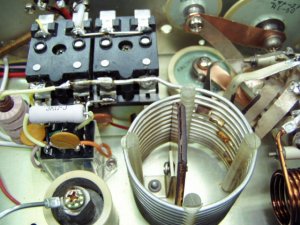

πL回路	Ant.RLはMM-4並列接続	ヒーターソケットは外しました

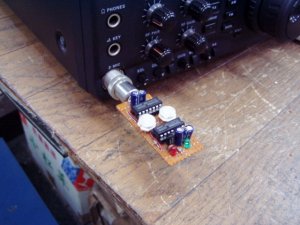

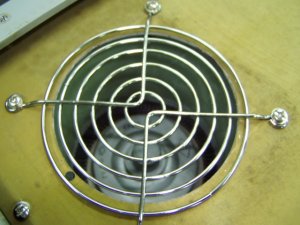

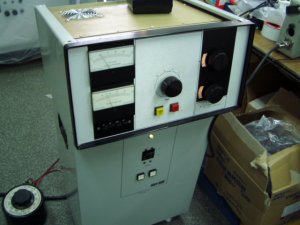

スライダックは、真空管エージング用	今回チムニーは上部に付けました	テスト用秘密の基板

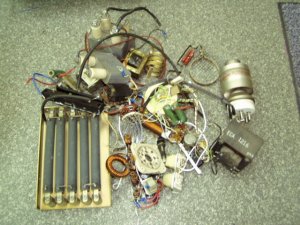

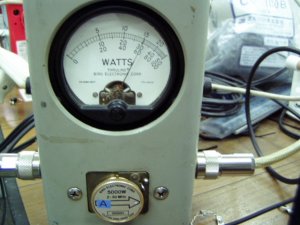

10秒TRX繰り返しテスト中	部品こんなにも外しました	5000H目的達成
