QRO製　HF-3DXの修理を行いました

　4CX-1600B×2のOUT3KW　Ampです
　修理内容は、HiBandでBandSWからのスパークと各Bandでの
ドライブPowerの平均化とオフディレーの追加です。

　拝見したところ、21.28MHzで2kw位のPowerになるとLow.Band用の
追加コンデンサーの接点で激しいスパーク発生。
　ドライブPowerは、60wでフル（3KW）になるところもあれば特に
21MHzでは、10W位でフルになり、とても使いづらいものでした。

　スパークの、対処法としてはアースラインの強化、追加コンデンサーの
取り出し方法など培った経験でクリアーしました。
　ドライブPowerの平均化は、入力同調回路の大幅変更4CX-1000Aなで
採用している魔法のTAYオリジナルマッチング回路で解決しました。

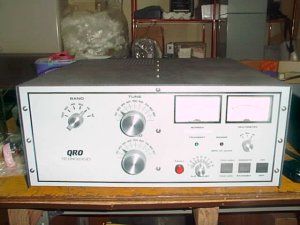

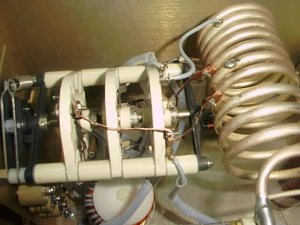

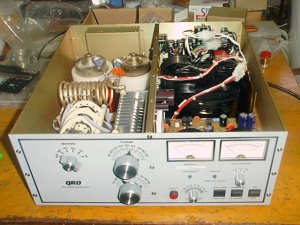

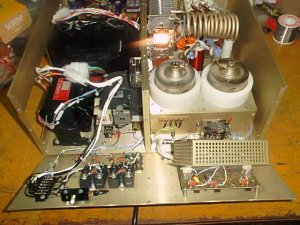

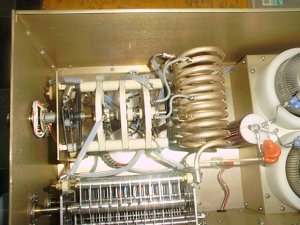

QRO製のAmp初めて見ました	かなりコンパクトにまとまっている	此が問題のBandSW

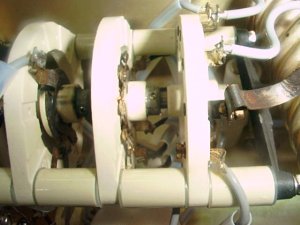

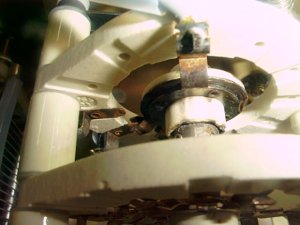

スパークの後かなり強烈でした	28MHzのタップも焼けています	リードの取り回しタップの位置の変更

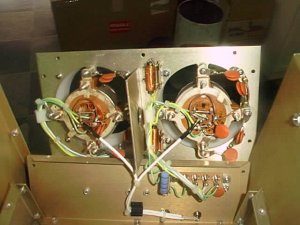

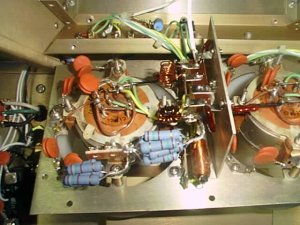

背面を外すとこうなる	マッチング回路に同軸ケーブルを使用していない	オリジナルのファイナルソケット裏

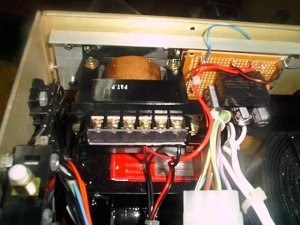

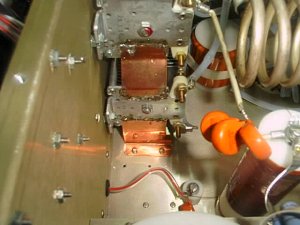

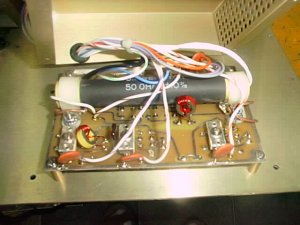

ここに魔法のマッチング回路を挿入しました	VCのアースラインも見直ししています	オフディレー小型トランスは、ファン用
