UJ-2500HF/LDS、販売を開始しました。
令和5年9月からの販売予定でしたが一部変更の為遅れが生じました、内容は現在主流のデジタルモード運用を考え今までの先伸
び出力（PEP）重視から、実用出力に対してストレスの少ない方向への定数変更を行い、その為PEP出力が下がりました、型番も
UJ-2500HF/LDSに決定しました、令和5年末より予約分に対して順次納品しました、令和5年は総数6台ですが、月産3台程度です
ので現在の注文残分は令和6年中旬まで架かる見通しです、スペック等詳しい内容はmailで問い合わせ下さい。
UJ-2500HF/LDS
周波数 1.8-28MHz
使用ディバイス MRFX1K80HR5×2 （NXP）
最大出力 SSB/2.5KW （Dummy使用時）
CW/デジタルモード 2KW （Dummy使用時）
入出力コネクタ M型テフロン
電源電圧 単相200V
BANDトラッキング CI-V/RS-232 Icom/Yaesu/KenWood 等
リモート 電源.OPER RCA端子GNDでON
寸法 W430×D460×215mm
リモコン W280×D230×H115mm
重量 27Kg
販売金額 800,000円
今回オプションのAnt切替器の製作も行いました（写真追加しました）、6回路ですW100×D150×H65mm、と小型になっています、
各Ant端子には確認用LED表示ランプがあります。
Ant切替器6回路
入出力コネクタ M型テフロン
耐電力 5KW/PEP
駆動電圧 DC.12V
販売価格 28,000円
2023/Dec/31
 |
 |
 |

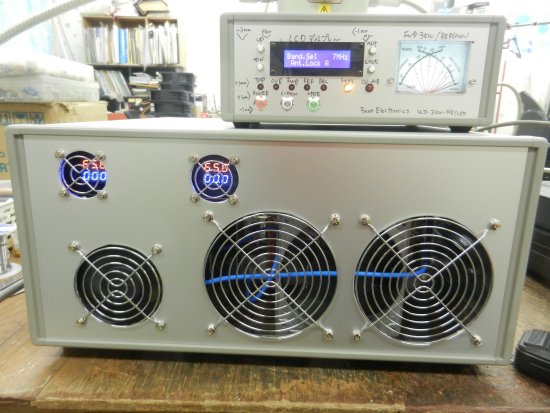

| 完成した試作品UJ-3KHFLD |

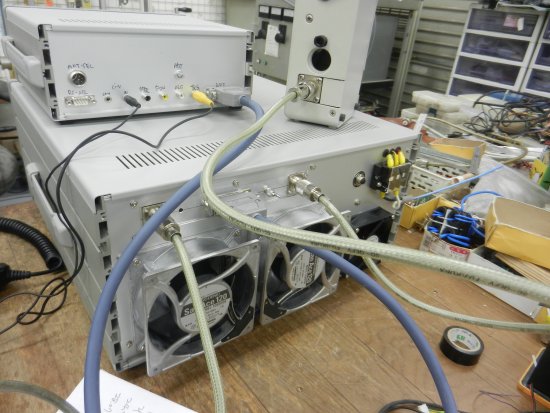

背面接続 |

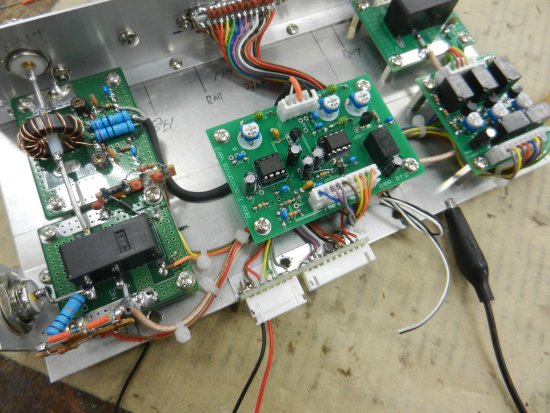

制御ユニット製作中 |
 |
 |
 |
| 制御ユニット完成 |
ファイナルユニット製作中 |

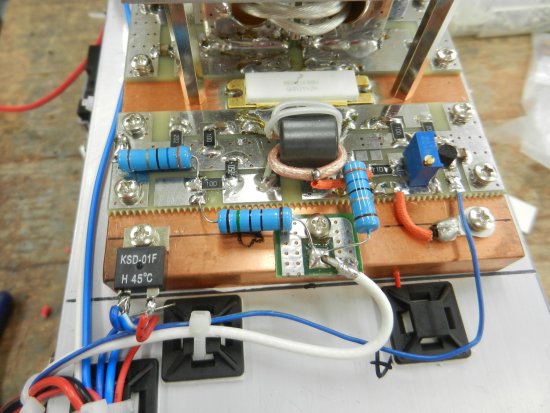

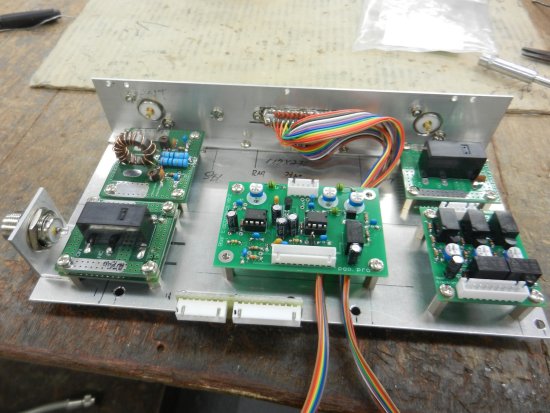

入力回路と6dB/ATT |
 |
 |
 |

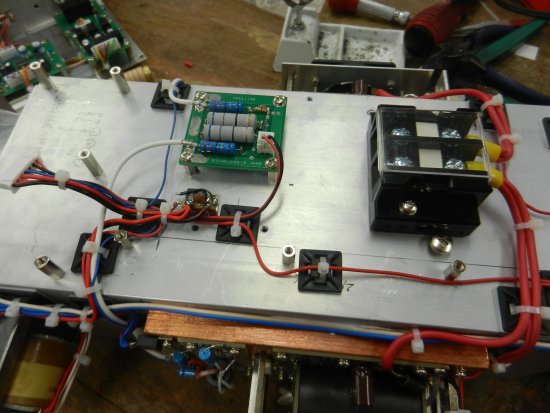

| 手前がファイナルドレイン電圧端子台 |
中央が抵抗2分配器ロス6dB |

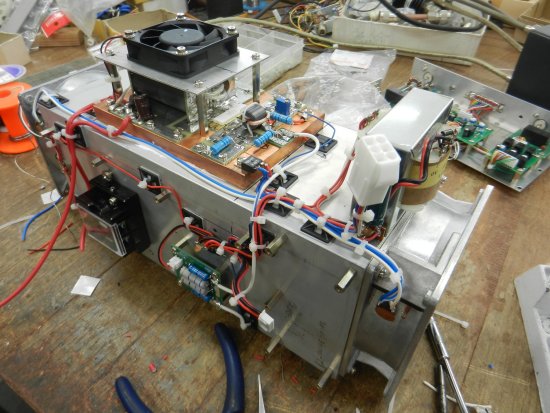

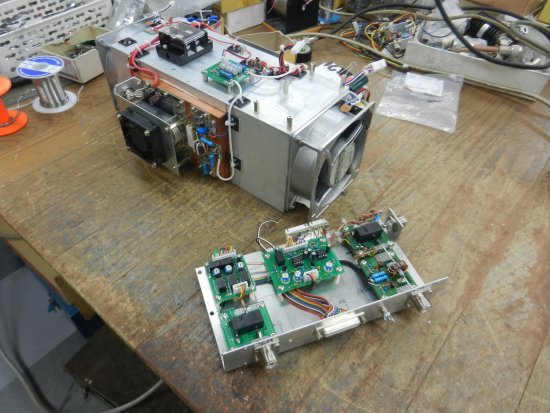

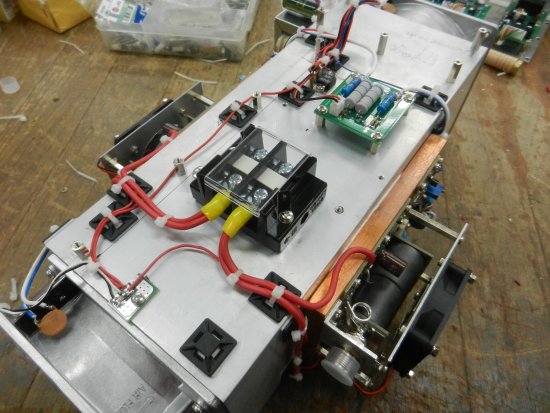

完成したファイナルユニットと制御ユニット |
 |
 |
 |
| メインシャーシにアルミ板でGND強化 |

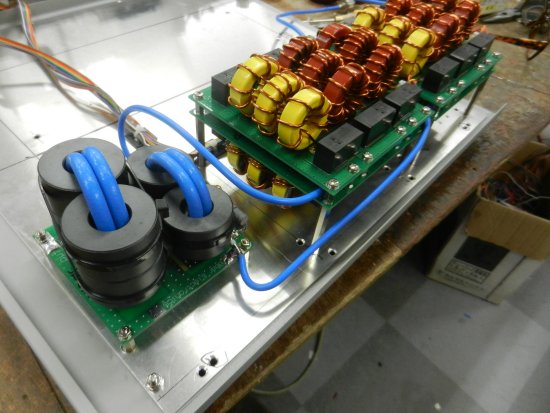

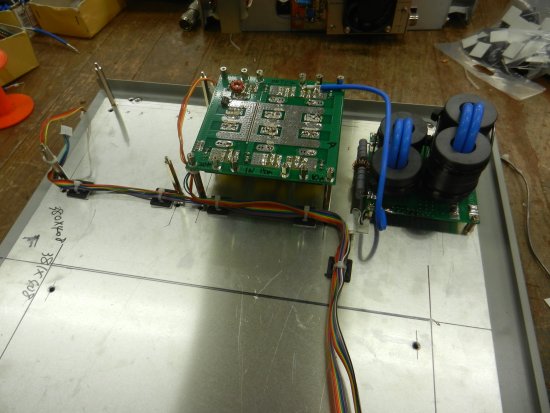

左LPF右合成器 |

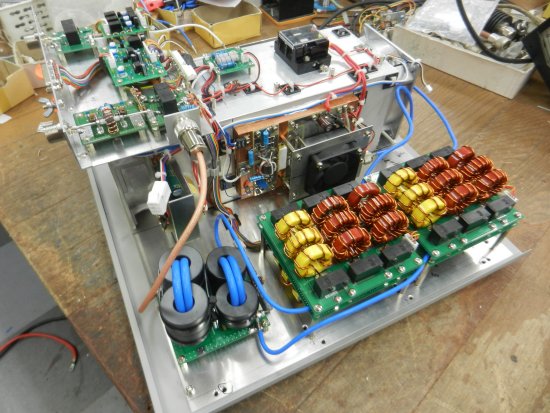

LPFと合成器取り付け完了 |
 |
 |
 |

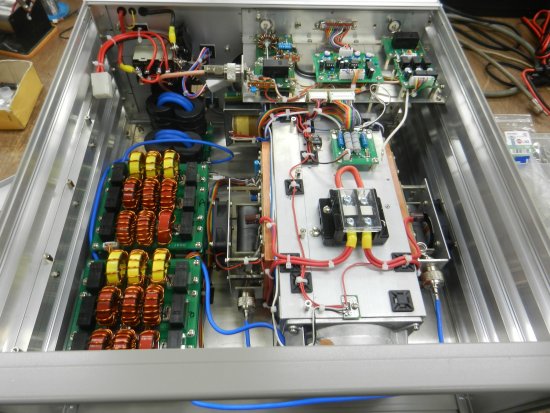

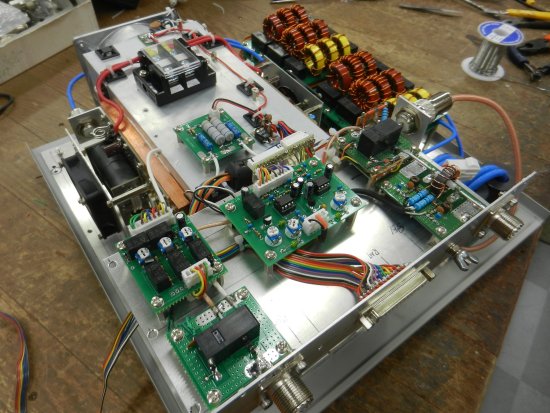

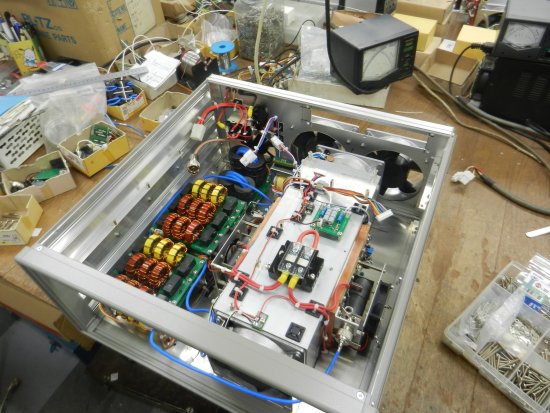

| メインシャーシに全てのユニット取り付け（電源は未だ） |
別の角度から |

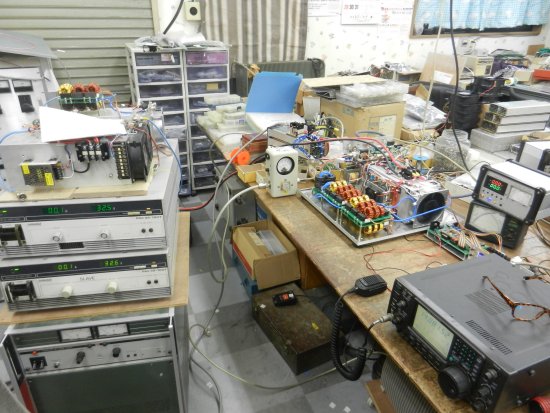

外部電源で動作確認中 |
 |
 |
 |
| ケースに収めましたが背面の制御ユニットは未だ取り付けていません |
制御ユニットを付けてRF部は完成 |

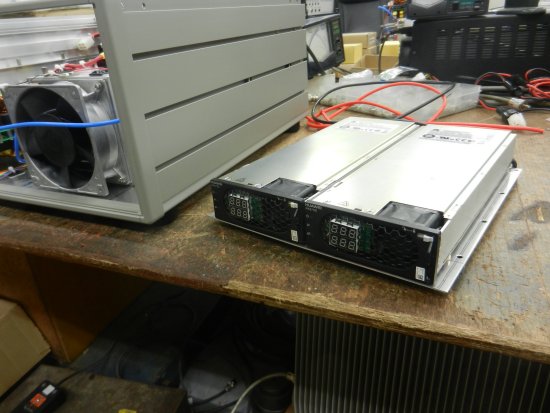

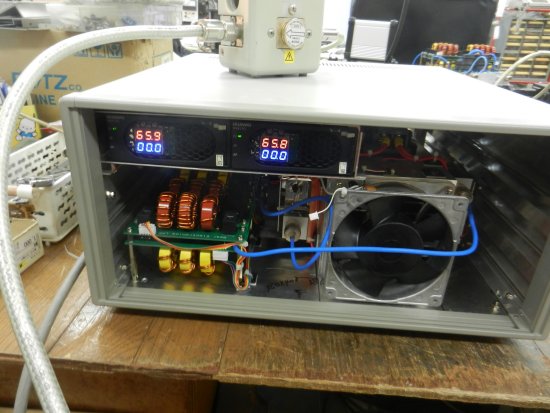

65V/50A電源2台、電圧電流計内蔵 |
 |
 |
 |

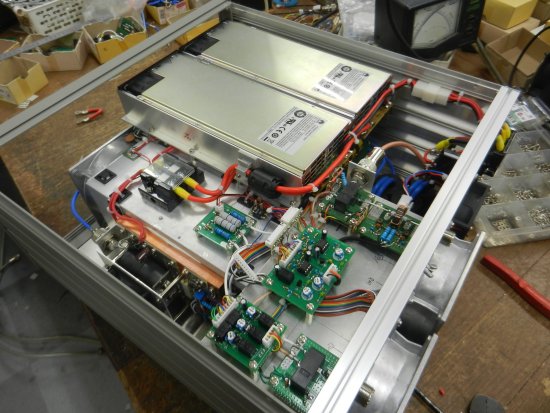

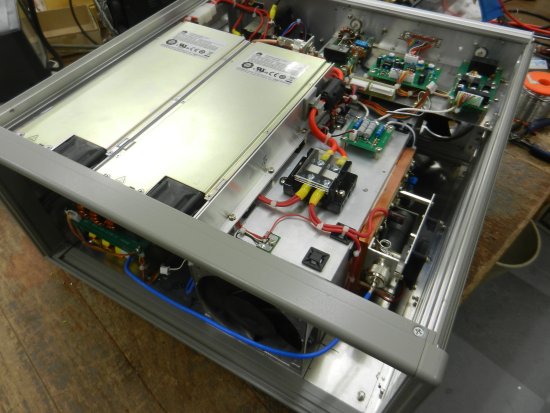

| 電源ユニットを取り付けました |
ほぼ完成に近い状態です |

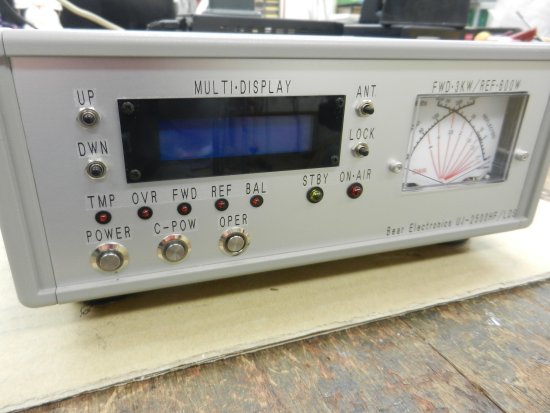

コントローラー製作しましたFTC内蔵です |
 |
 |
 |

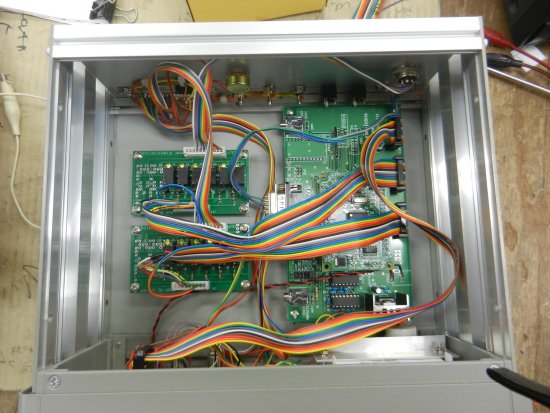

| FTC基板とRLドライバー基板が入っています |

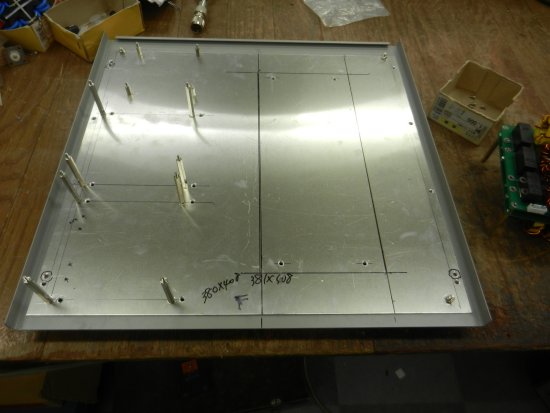

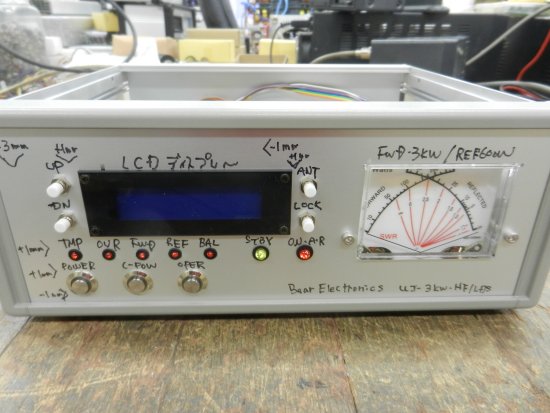

修正するため落書きしました修正後DXFで加工やさんに提出 |
電圧電流がモニターできます自己満足 |
 |
 |
 |

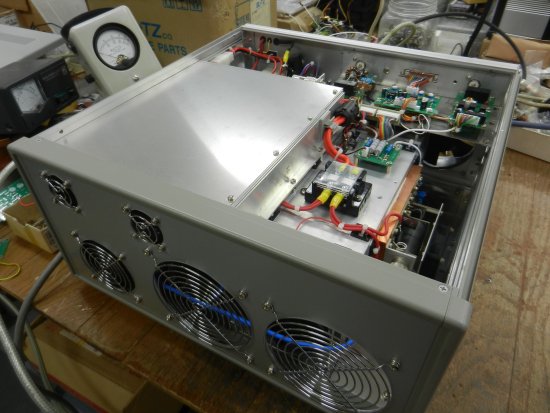

| 電源部をシールドしました |

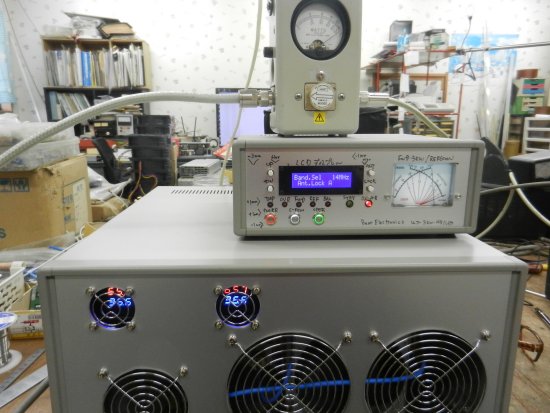

7MHzテスト中 |
14MHzテスト中 |
 |
 |
 |
| 28MHzテスト中 |

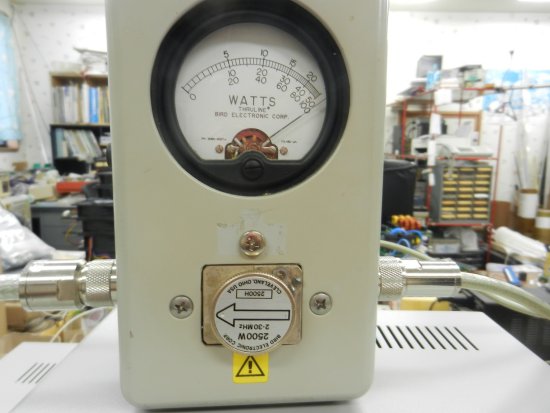

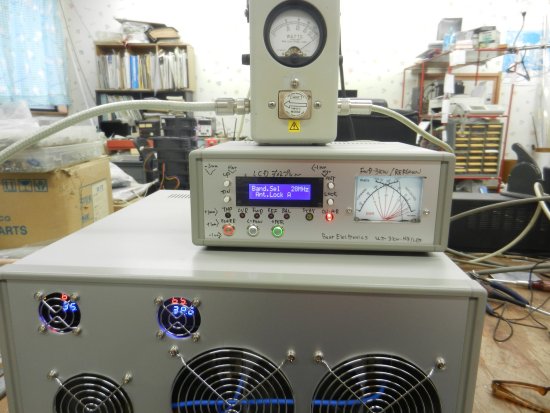

Bird43（2500H） |

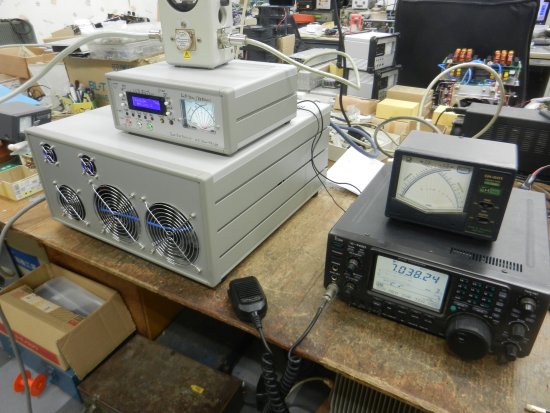

IC-7400でテストしています |

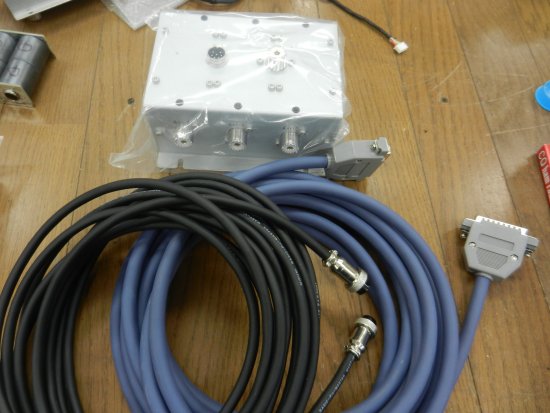

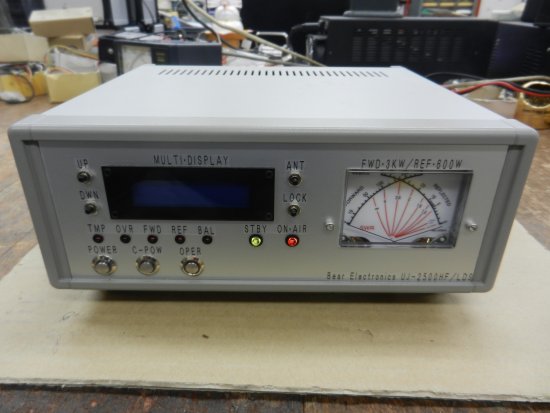

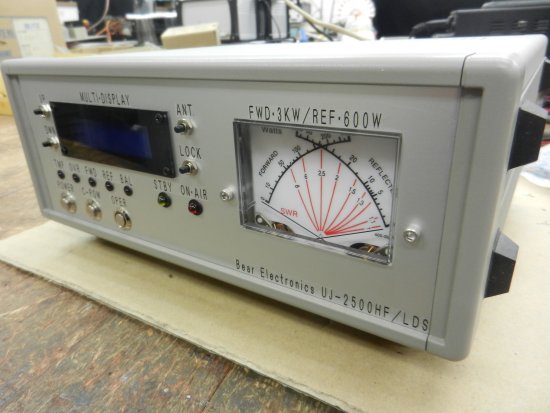

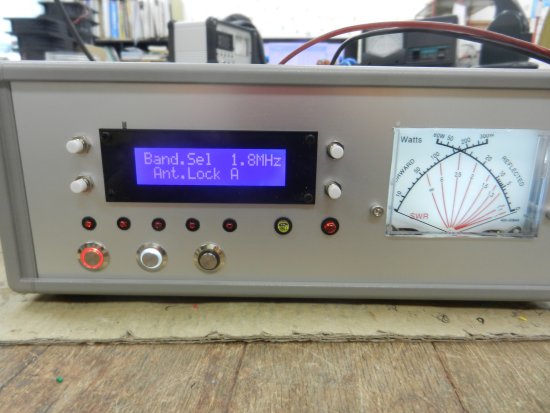

製品版のコントローラーと新作のAnt切替器
 |
 |
 |
| |
|
|
 |
 |
 |
| BANDトラッキングはCI-V/RS232殆どのRigに対応 リモートにも対応RCA端子 |

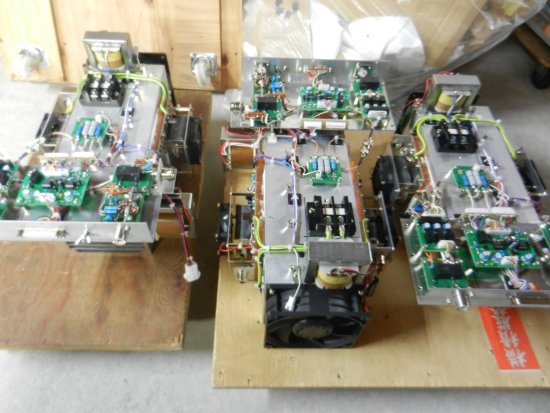

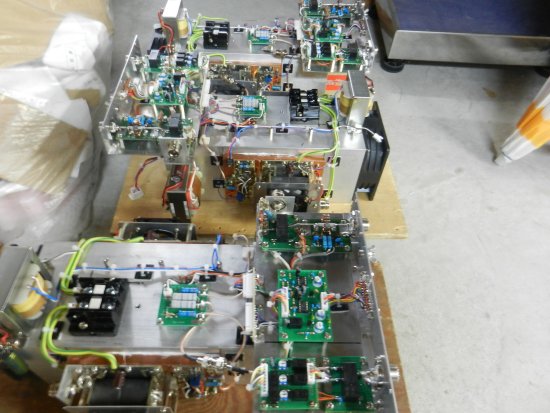

UJ-2500HF/LDS量産中です |
|
 |
 |
 |

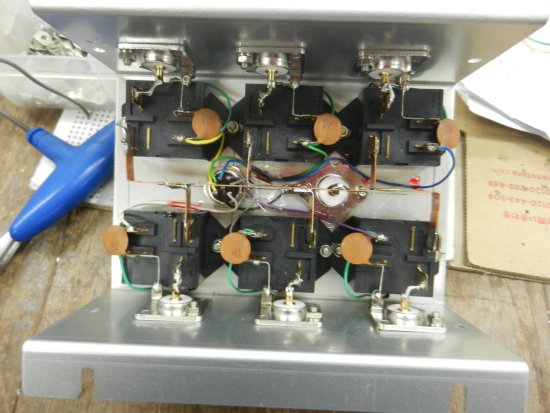

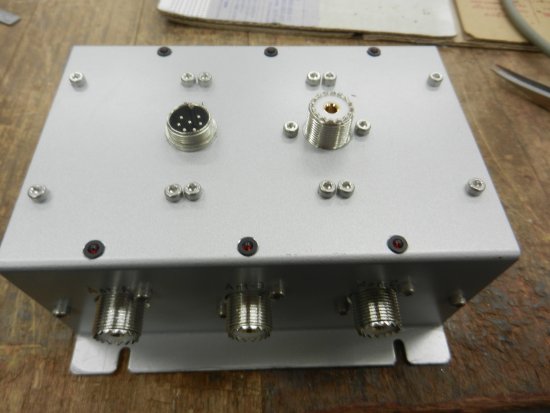

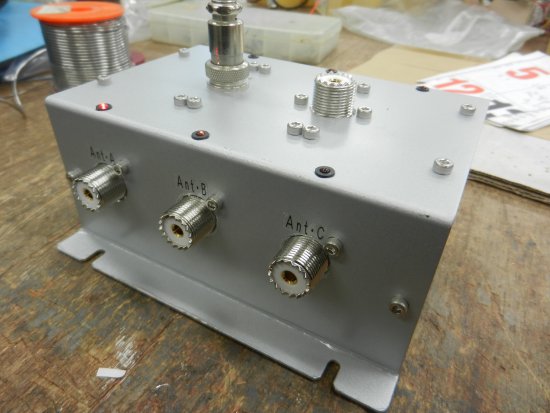

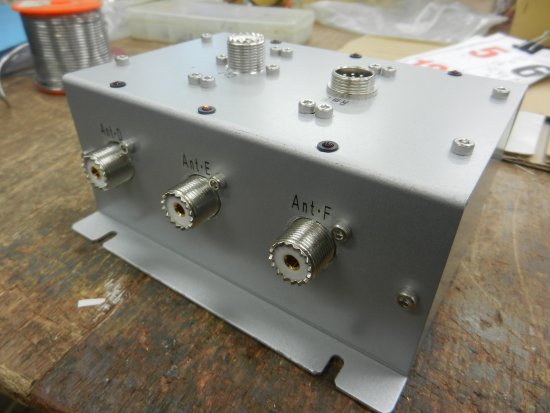

| 6回路Ant切替器作りました |
Ant.D Ant.E Ant.F |
Ant.A Ant.B Ant.C |
 |
 |
 |

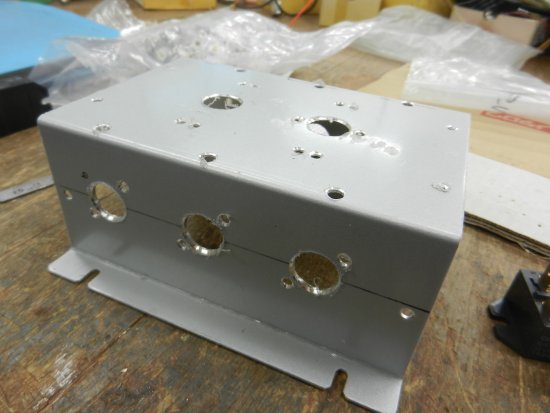

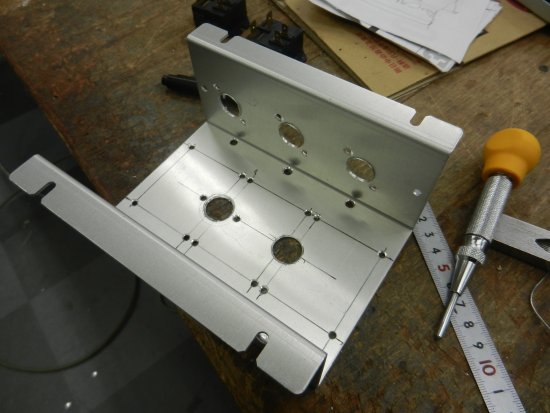

| 板金手作りです |
|

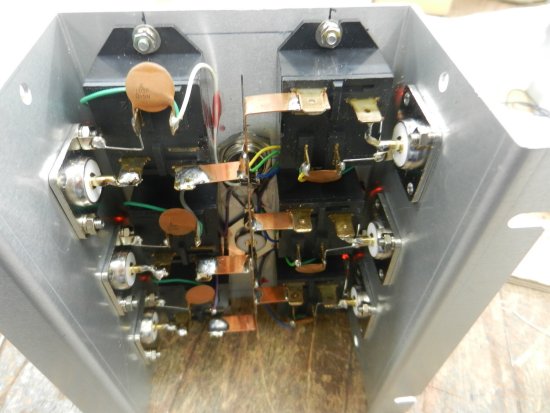

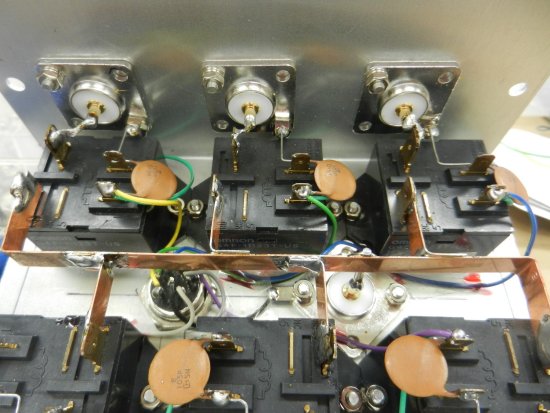

RLはオムロンG4F-1123T |
 |
 |
 |
| 連結は銅板で行っています |
コネクタは勿論テフロン製 |

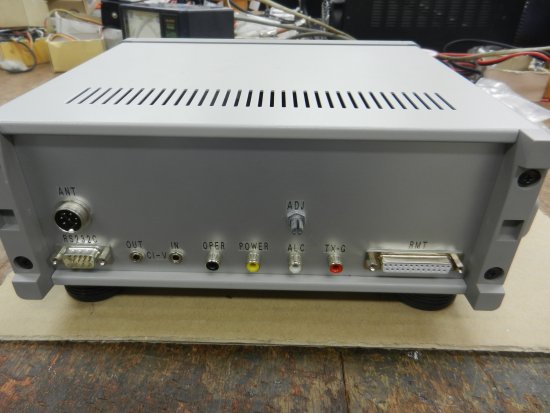

MICコネは切替器用、RS-232/25Pはリモコンケーブル |
